Zhejiang Usune Electric Co., Ltd. dizayn, tədqiqata həsr olunmuş peşəkar yüksək gərginlikli elektrik müəssisəsidir. 12kV-dan 245kV-a qədər daxili və açıq yüksək gərginlikli avadanlıqların inkişafı, zavod istehsalı və qlobal satışı. Onun əsas məhsullara vakuum açarları, SF6 elektrik açarları, ayırıcı açarlar, yük açarları və GW4 daxildir. seriyası 110kv 126kv Ayırma açarı izolyatoru. Şirkət qabaqcıl istehsal avadanlıqlarından, ciddi sınaqlardan istifadə edir proseslər, standartlaşdırılmış material seçimi, incə sənətkarlıq və hərtərəfli keyfiyyət idarəetmə sistemi məhsulun keyfiyyəti üçün möhkəm zəmin yaratmaq.
Usune GW4 seriyalı açıq yüksək gərginlikli ayırma açarı 110kV və 126kV gücdə olan əsas avadanlıqdır. sistemləri. O, ilk növbədə yüksüz şəraitdə dövrə keçidi üçün istifadə olunur, görünən izolyasiya boşluğunu təmin edir avadanlıqların saxlanması və operatorun təhlükəsizliyinin təmin edilməsi. 110kv 126kv elektrik və mexaniki performans Ayırma açarı izolyatoru milli standartlara tam uyğundur GB1985 "AC yüksək gərginlikli ayırma açarları və Torpaqlama açarları," DL486 "AC yüksək gərginlikli ayırma açarı, texniki şərtlərin sifarişi" və IEC beynəlxalq standartlar.

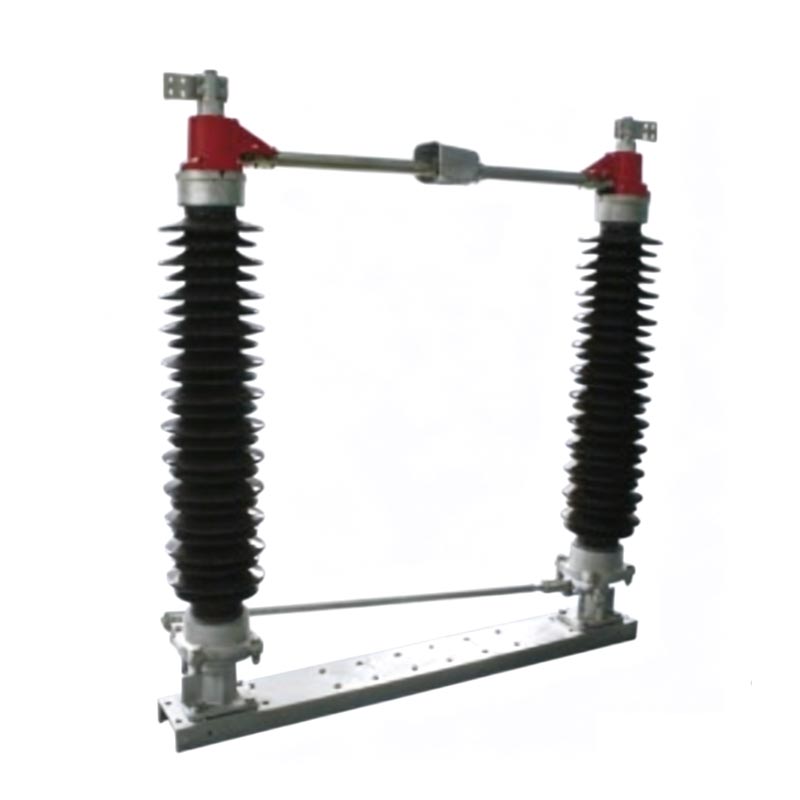

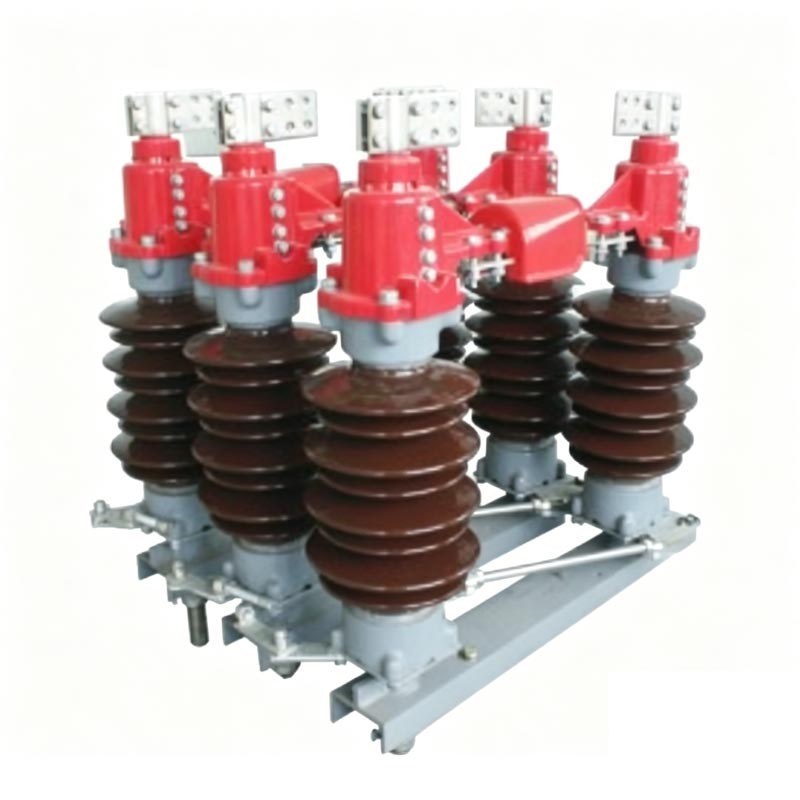

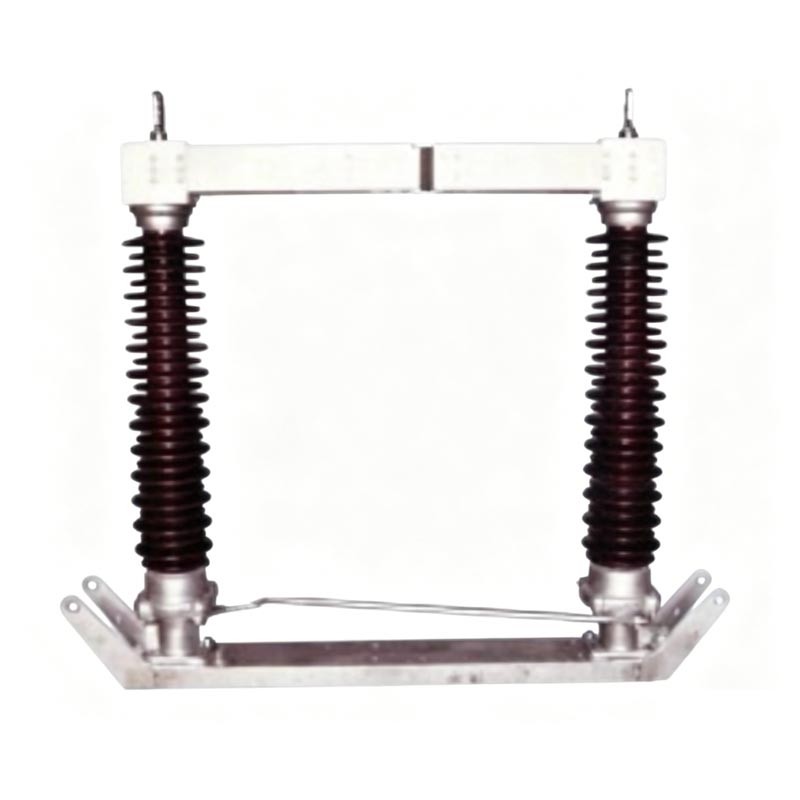

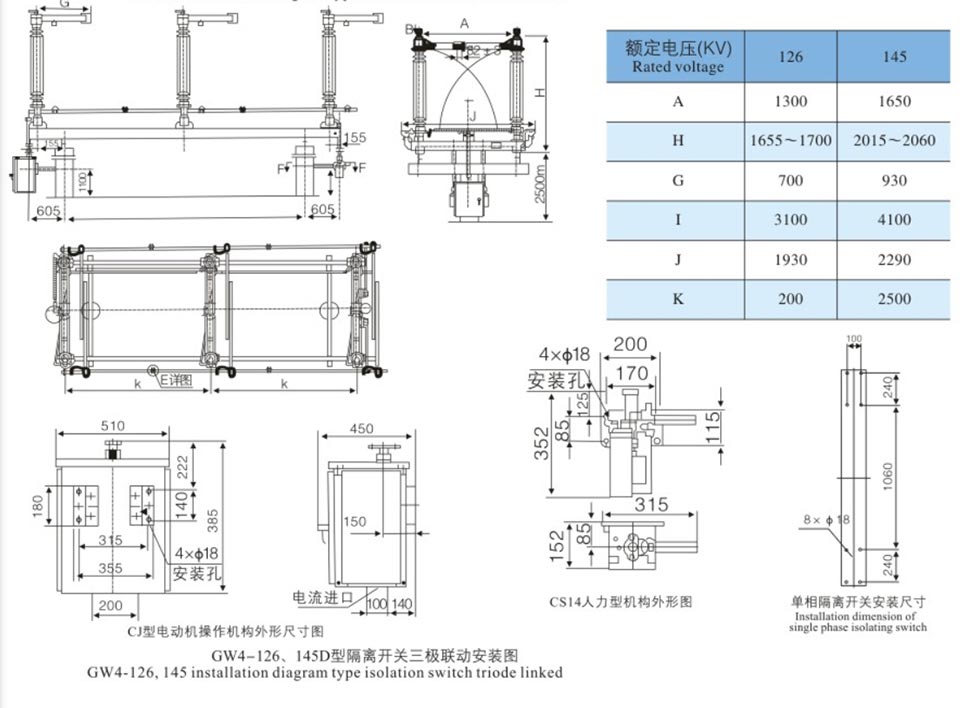

1. Struktur növü: İki sütunlu bir qütblü quruluş; üçün üç dirək bir mil vasitəsilə mexaniki olaraq birləşdirilir
sinxron əməliyyat.
2. Əsas komponentlər: Möhkəm bazadan, yüksək izolyasiyaya malik çini sütunlardan və dəqiq keçirici sistemdən ibarətdir.
3. İşləmə mexanizmi: Hər bir dirəkdə rulmanlara quraşdırılmış iki keramika sütunu var. Keçirici keçid bölünür
sinxron açılışa nail olmaq üçün çarpaz bağlama mexanizmi vasitəsilə üfüqi olaraq 91° fırlanan iki yarıya bölünür.
eyni istiqamətdə bağlanır.
4. Əlaqə Nöqtəsi: İki keramika sütunu arasında yerləşir, sabit təması və son dərəcə aşağı müqaviməti təmin edir.
1. Uyğun və Etibarlı: Milli və IEC standartlarına tam uyğundur, sabit performans və uzunmüddətli xidmət təklif edir.
xidmət müddəti.
2. Əla İzolyasiya: Yüksək keyfiyyətli keramika sütunları yüksək izolyasiya gücü və mükəmməl çirklənmə əleyhinə təmin edir.
və anti-flashover performans.
3. Hamar Əməliyyat: Dəqiq əlaqə mexanizmi minimal mexaniki aşınma ilə çevik və hamar işləməyi təmin edir.
4. Rahat Quraşdırma və Baxım: Yığcam və ağlabatan quruluş, asan yerdə quraşdırma və minimal
texniki qulluq.
5. Güclü Ətraf Mühitə Uyğunluq: Yüksək hündürlük, çirklənmiş və müxtəlif açıq hava iqlimləri üçün uyğundur.
sahilyanı ərazilər.

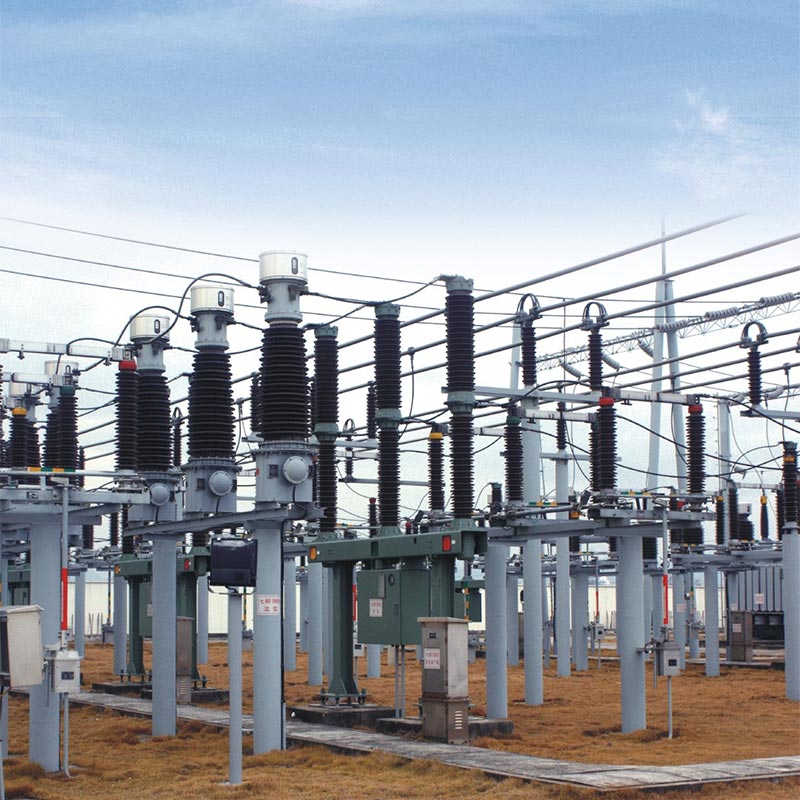

1. Layihənin Adı: Şərqi Çin 110kV Şəhər Yarımstansiyasının Təkmilləşdirilməsi Layihəsi
2. Yer: Zhejiang əyaləti, Çin
3. Vaxt: 2024-2025
4. Təfərrüatlar: Usune təkmilləşdirilməsi üçün bu əsas şəhər elektrik şəbəkəsinin təkmilləşdirilməsi layihəsi üçün 36 GW4-126kV ayırma açarı təqdim etdi.
20 kvadrat kilometrlik ticarət və yaşayış sahəsinin enerji təchizatının etibarlılığı.
5. Əməliyyat Performansı: Quraşdırma və istismara vermə 45 gün ərzində uğurla tamamlandı. Stabil
əməliyyat 2025-ci ildə pik yay yükü (1,2 dəfə nominal cərəyan) altında, həddindən artıq istiləşmə və ya zəif təmas olmadan əldə edildi
məsələlər. İllik izolyasiya və mexaniki yoxlamalarda sıfır qüsur aşkar edilmişdir. Baxım iş yükü azaldıldı
Köhnə açarlarla müqayisədə 40%, yarımstansiyanın texniki xidmət təhlükəsizliyini əhəmiyyətli dərəcədə yaxşılaşdırır.
6. Müştəri rəyi: "Usune ayırma açarları yarımstansiyanın təhlükəsizliyini və səmərəliliyini əhəmiyyətli dərəcədə yaxşılaşdırdı.
əməliyyat. Onların keyfiyyəti və sabitliyi üstündür. Biz Usune-ni üstünlük verdiyimiz təchizatçı kimi seçməyə davam edəcəyik”.
| Maddə | Vahid | Parametrlər | |||||
| Nominal Gərginlik | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nominal izolyasiya səviyyəsi | 1 dəqiqəlik güc tezliyi müqavimət gərginliyi (effektiv dəyər) | Yerdə | kV | 95 | 160 | 230 | 275 |
| Sınıq | kV | 118 | 200 | 230+70 | 275+85 | ||
| Nominal ildırım impulsu cərəyana tab gətirmək (pik) | Yerdə | kV | 185 | 350 | 550 | 650 | |
| Sınıq | kV | 215 | 410 | 550+110 | 650+120 | ||
| Nominal Tezlik | Hz | 50/60 | |||||
| Nominal cərəyan | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Qiymətləndirilmiş qısamüddətli cərəyan | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Nominal zirvə cərəyanına tab gətirir | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Nominal qısa qapanma müddəti | Bıçaq/Qılınc | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Nominal mexaniki terminal yükü | Üfüqi və şaquli | N | 1250 | 1250 | 1250 | 1250 | |
| Üfüqi | N | 750 | 750 | 750 | 750 | ||
| Şaquli qüvvə | N | 1000 | 1000 | 1000 | 1000 | ||
| Sürünmə məsafəsi | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mexanik həyat | Vaxt | 5000 | 5000 | 1000 | 5000 | ||
| Motor ötürücüsü | Model | CJ | CJ | CJ | CJ | ||
| Motor gərginliyi | V | AC380, AC220, DC220, DC110 | |||||
| Gərginliyə nəzarət dövrəsi | V | AC380, AC220, DC220, DC110 | |||||
| Xallar, bağlanma vaxtı | s | 7±1 | |||||
| İnsan aktuatoru | Model | CS14 CS17 | |||||
| Elektromaqnit kilidləmə gərginliyi | V | AC220, DC220, DC110 | |||||
Cavab: Xeyr. 110kv 126kv ayırıcı açar izolyatorları yalnız yüksüz şəraitdə dövrə keçidi üçün nəzərdə tutulub. gərginliklə. Onlar elektrik açarları ilə birlikdə istifadə edilməlidir. Əməliyyatdan əvvəl dövrə olmalıdır ayırma açarını işə salmazdan əvvəl enerjinin kəsilməsini təmin etmək üçün elektrik açarından istifadə edərək ayırın.
A: Aşağıdakı mühitlərdə sabit işləyə bilər: ətraf mühitin temperaturu -30 ℃ ilə + 40 ℃ arasında; hündürlük ≤2000m (daha yüksək hündürlük modelləri tələb əsasında fərdiləşdirilə bilər); çirklənmə səviyyəsi ümumidən orta dərəcədən ağır çirklənməyə qədər (çirklənməyə davamlı modellər mövcuddur); küləyin sürəti ≤35m/s; seysmik intensivlik ≤8 dərəcə.
Yüksək gərginlikli elektrik avadanlıqlarının peşəkar istehsalçısı olaraq, Usune Electric-in GW4 seriyası 110kv 126kv Disconnect Switch İzolyatorları qabaqcıl dizaynı, yüksək keyfiyyətli materialları və dəqiq istehsalı birləşdirir, elektrik stansiyaları, yarımstansiyalar və iri sənaye obyektləri üçün ideal seçimdir. Təhlükəsizliyi təmin edirlər, etibarlı və uzunmüddətli elektrik izolyasiyası qorunması. Hərtərəfli keyfiyyət sisteminə və yetkin sahəyə əsaslanır performans, Usune dünya miqyasında müxtəlif kritik enerji infrastrukturu layihələrini dəstəkləməyə sadiqdir.
