Orta Gərginlikli Vcb Paneli elektrik stansiyaları, yarımstansiyalar, sənaye obyektləri, mədən müəssisələri, kommersiya binaları və digər qapalı orta gərginlikli paylayıcı layihələr. Usune avadanlıq istehsal edir tətbiq olunan IEC və GB standartlarına uyğun olaraq və ISO 9001, ISO 14001 və ISO 45001 idarəetməsi altında fəaliyyət göstərir sistemləri, beynəlxalq bazar tələbləri üçün CE sertifikatı mövcuddur.

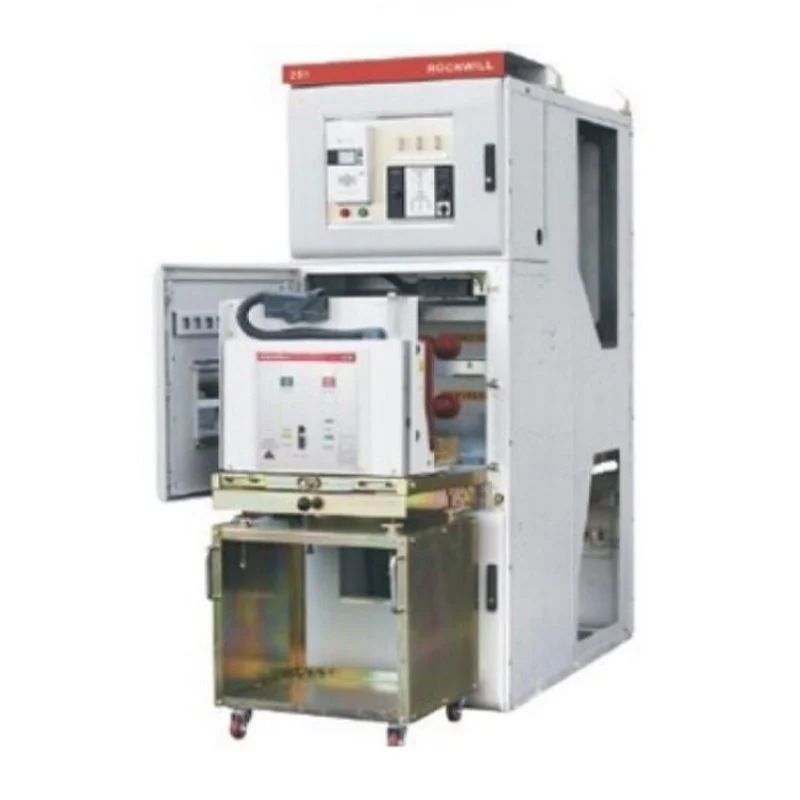

Bu keçid qurğusunun əsas xüsusiyyəti onun çıxarıla bilən vakuum açarının təşkilidir. Daimi əvəzinə Şkafın içərisində elektrik kəsicisini düzəltmək, açarı hərəkət etdirə bilən daşınan arabaya quraşdırılmışdır əməliyyat proseduruna uyğun olaraq xidmət, sınaq və təcrid olunmuş mövqelər arasında.
Bu dizayn yoxlama, dəyişdirmə və problemlərin aradan qaldırılması zamanı praktik üstünlüklər təmin edir. Devre açarı arabalar, PT arabaları və izolyator arabaları elektrik sxeminə uyğun olaraq konfiqurasiya edilə bilər, çəkilə bilən quruluş texniki personalın sökülmədən müvafiq avadanlıqlara daxil olmasına imkan verir tam kabinet.
Planlaşdırılmış texniki xidmətin və avadanlıqların dəyişdirilməsinin lazım olduğu yarımstansiyalar və sənaye paylayıcı sistemlər üçün səmərəli şəkildə tamamlandıqda, çıxarıla bilən dizayn xidmət əməliyyatlarını sadələşdirə və tələb olunan vaxtı azalda bilər avadanlıq müdaxiləsi.
Yanlış kommutasiya ardıcıllığı səbəbindən orta gərginlikli keçid qurğuları üçün təhlükəsiz əməliyyat əsas satın alma məsələsidir ciddi elektrik təhlükələri yarada bilər. KYN28 seriyası mexaniki beş davamlı bloklama sistemini birləşdirir səhv əməliyyat prosedurlarını məhdudlaşdırmaq üçün nəzərdə tutulmuşdur.
Kilidləmə strukturu elektrik açarının səhv işləməsinin qarşısını alır, arabanın çəkilməsini və ya altına itilməsinin qarşısını alır. yük, dövrə enerjili olduqda torpaqlama açarının bağlanmasının qarşısını alır, dövrənin bağlanmasının qarşısını alır torpaqlama açarı bağlı olduqda enerji verilir və personalın təsadüfən canlı bölmələrə daxil olmasının qarşısını alır.
Bu mexaniki kilidləmə təşkili keçid zamanı əlavə fiziki təhlükəsizlik maneəsini təmin edir və istismar əməliyyatları, operatorlara düzgün əməliyyat ardıcıllığına əməl etməyə kömək edir.

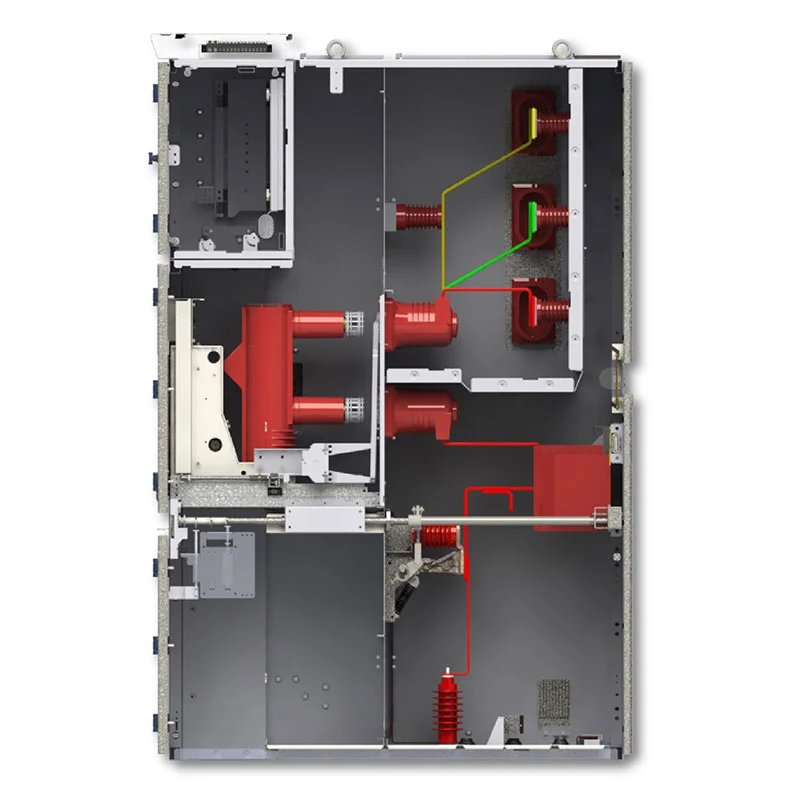

Orta Gərginlikli Vcb Paneli əsas elektrik enerjisini ayıran metal hissələrə bölünmüş daxili strukturu qəbul edir. bölmələr. Açar bölmə, şin bölməsi, kabel bölməsi, alət və idarəetmə bölməsi və təzyiq relyef bölməsi müstəqil şəkildə təşkil edilir.
Bu bölməli tikinti daxili nasazlığın yayılmasını məhdudlaşdırmağa kömək edir və müxtəlif ayırır yoxlama və təmir zamanı elektrik komponentləri. O, həmçinin daxili elektrik sxemini asanlaşdırır başa düşmək üçün operatorlar və texniki qulluqçular.
Üstə quraşdırılmış təzyiq relyef qapaqları daxili təzyiq zamanı təzyiqi buraxmaq üçün idarə olunan yol təmin edir. qövs xətası, nasazlıq təzyiqinin personala və ətrafdakı avadanlıqlara potensial təsirini azaltmağa kömək edir.
Şkaf ön tərəfdən istismar və texniki xidmət üçün nəzərdə tutulmuşdur, bu da elektrik otağında lazımi avadanlıq olduqda dəyərli ola bilər. məhdud arxa giriş. Operatorlar adi keçid və texniki qulluq prosedurlarını ön tərəfdən yerinə yetirə bilərlər təsdiq edilmiş iş ardıcıllığına uyğun olaraq avadanlıq.
Ön giriş tənzimləməsi həmçinin avadanlıq otağının planlaşdırılmasını sadələşdirməyə kömək edir və arxasında tələb olunan yeri azalda bilər müntəzəm təmir işləri üçün kabinet. Daxili kondensasiya qızdırıcısı nəmli mühitlər üçün konfiqurasiya edilə bilər kabinet daxilində kondensasiya ilə bağlı riskləri azaltmağa kömək etmək.
Fərqli orta gərginlikli paylama sistemləri müxtəlif kabinet funksiyalarını tələb edir. Avadanlıq kimi konfiqurasiya edilə bilər yuxarı şəbəkədən enerji qəbul etmək üçün daxil olan kabinet, qidalandırıcıları təchiz etmək üçün çıxan kabinet və ya mühərriklər, PT və gərginlik ölçmə şkafı, ölçü şkafı, avtobus bölməsi şkafı və ya izolyasiya kabinet.
Bu konfiqurasiya çevikliyi EPC podratçılara, elektrik sistemi inteqratorlarına və sənaye istifadəçilərinə inkişaf etdirməyə imkan verir. eyni kabineti qəbul etməkdənsə, layihənin tək xətt diaqramına uyğun olaraq keçid qurğuları sıraları hər bir tətbiq üçün tənzimləmə.
Elektrik stansiyaları elektrik enerjisinin qəbulu, paylanması və idarə edilməsi üçün etibarlı orta gərginlikli avadanlıq tələb edir. köməkçi və paylayıcı sistemlər daxilində. Çıxarılan VCB tənzimləməsi praktiki həlli təmin edir dövrə qorunması və keçid təmin edərkən texniki qruplara kəsici arabasını çıxarmaq və ya dəyişdirmək imkanı verir tələb olunur.
Yarımstansiyalarda keçid qurğusu daxil olan qidalandırıcılar, çıxış sxemləri, şin bölmələri, gərginlik üçün konfiqurasiya edilə bilər. ölçmə və digər paylama funksiyaları. Kupe quruluşu və beş davamlı kilidləmə sistemi kömək edir təhlükəsiz keçid və texniki xidmət prosedurlarını dəstəkləyin.
Fabriklər və sənaye obyektləri çox vaxt çoxlu mühərriklər, transformatorlar, istehsal xətləri və köməkçi qurğulardan istifadə edirlər elektrik sistemləri. Avadanlıq müxtəlif qidalandırıcı və motor mühafizəsi tələbləri üçün konfiqurasiya edilə bilər, stansiya daxilində mərkəzləşdirilmiş orta gərginlikli keçid və paylamanın təmin edilməsi.
Mədən obyektləri mühərriklər, nasoslar, havalandırma sistemləri, emal üçün etibarlı elektrik paylanması tələb edir avadanlıq və köməkçi yüklər. Metalla örtülmüş konstruksiya və çıxarıla bilən elektrik açarı tənzimləməsi təmin edir daxili orta gərginlikli paylayıcı sistemlər üçün praktiki konfiqurasiya.
Böyük ticarət binaları və hündürmərtəbəli obyektlər orta gərginlikli giriş və paylayıcı avadanlıq tələb edə bilər xüsusi elektrik otaqlarında. Ön tərəfdən əməliyyat və texniki qulluq avadanlıq otağının planlaşdırılmasını sadələşdirməyə kömək edə bilər quraşdırma sahəsi məhdud olduğu yerlərdə.
Orta Gərginlikli Vcb Paneli müxtəlif orta gərginlikli paylama tələbləri üçün mövcuddur. Əsas texniki parametrlərə daxildir:
| Maddə | Spesifikasiya |
| Nominal Gərginlik | 3.6kV, 7.2kV, 12kV |
| Nominal Tezlik | 50Hz / 60Hz |
| Nominal cərəyan | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nominal qısaqapanma cərəyanı | 25kA, 31.5kA, 40kA, 50kA |
| Qiymətləndirilmiş Qısa Müddətli Dayanma Cərəyanı | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Müdafiə dərəcəsi | IP4X xarici korpus, IP2X daxili bölmələr |
| Ətraf mühitin temperaturu | -15°C ilə +40°C arasında |
| Hündürlük | ≤1000m, daha yüksək hündürlüklər üçün azaldılmışdır |
| Quraşdırma | Daxili |
Faktiki nominal gərginlik, cərəyan, qısaqapanma qabiliyyəti, şkafın təşkili və digər texniki parametrlər layihənin tək xətt diaqramına və müştəri spesifikasiyasına uyğun olaraq təsdiqlənməlidir.
Avadanlıq ətraf mühitin temperaturu -15°C ilə +40°C arasında olan daxili quraşdırma üçün nəzərdə tutulmuşdur. Gündəlik orta nisbi rütubət 95%-dən, aylıq isə 90%-dən çox olmamalıdır.
Quraşdırma mühiti partlayıcı və ya aşındırıcı qazlardan, keçirici tozdan və güclü vibrasiyadan təmizlənməlidir. Standart xidmət şərtlərindən kənar quraşdırmalar üçün texniki tələblər Usune ilə təsdiqlənməlidir müvafiq konfiqurasiyanın qiymətləndirilməsi üçün istehsaldan əvvəl.
Usune elektrik avadanlıqları sahəsində 14 ildən çox təcrübəyə malikdir və təcrübəli Ar-Ge komandasına malikdir. layihənin xüsusi tələblərinə uyğun olaraq avadanlıq konfiqurasiyalarını inkişaf etdirməyə qadirdir.

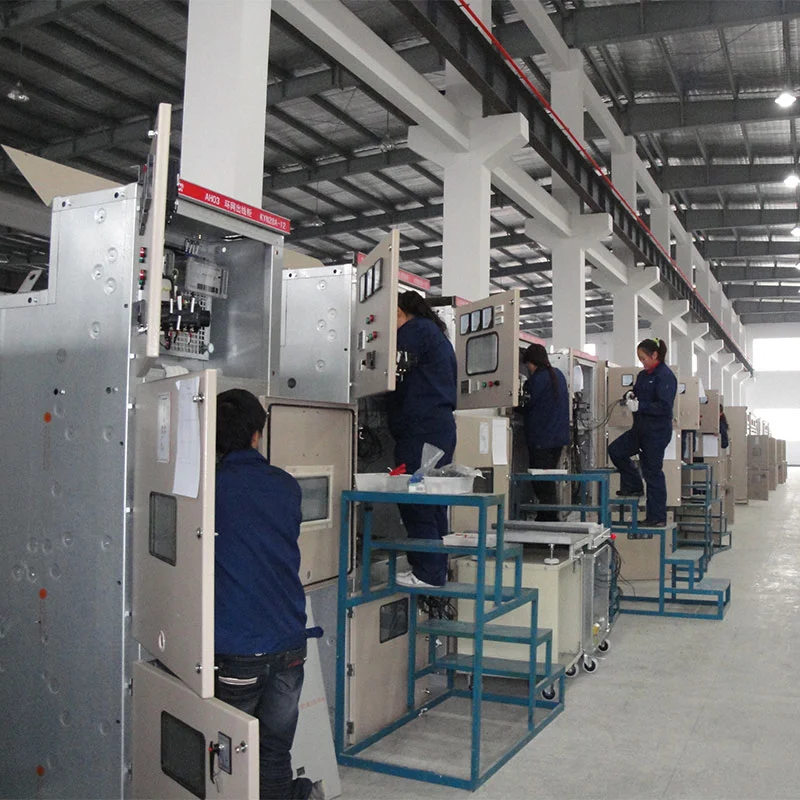

Keyfiyyətə nəzarət komponentləri, montajı, elektrik göstəricilərini və hazır məhsulları əhatə edir. Rutin testlərdir məhsulun performansını yoxlamaq və çatdırılan keçid qurğusunun təmin edilməsi üçün avadanlıq fabrikdən çıxmazdan əvvəl aparılır razılaşdırılmış texniki tələblərə cavab verir.
Fərqli layihələr müxtəlif cari reytinqlər, kabinet birləşmələri, mühafizə tənzimləmələri və nəzarət tələb edə bilər funksiyaları. Usune, müştərinin tək xətt diaqramları əsasında mühəndislik kommunikasiyası və konfiqurasiya dəstəyi təqdim edir və texniki spesifikasiyalar.
Standart konfiqurasiyalar üçün Usune təsdiq edildikdən sonra təxminən 15-20 gün istehsal müddəti təmin edə bilər konfiqurasiya və sifariş miqdarından asılı olaraq faktiki çatdırılma vaxtı ilə ödəniş.
Usune, müştəri yoxlamasını, layihəni dəstəkləmək üçün məhsul test hesabatlarını və müvafiq texniki sənədləri saxlayır təsdiqi və təchizatçının kvalifikasiyası prosedurları.
Avadanlıq Cas-space Rocket Launch Project üçün istinad edilmişdir, burada orta gərginlikli elektrik xüsusi aerokosmik infrastruktur üçün paylayıcı avadanlıq tələb olunurdu.
Raket buraxılış qurğuları kritik elektrik yüklərini və etibarlı güc tələb edən dəstək sistemlərini ehtiva edir paylanma və idarə olunan keçid prosedurları. Bu tip layihədə keçid qurğusunun konfiqurasiyası lazımdır təkcə elektrik tutumunu deyil, həm də əməliyyat təhlükəsizliyini, nasazlığın izolyasiyasını, texniki xidmətə girişi və ümumi enerji paylama sistemi daxilində avadanlığın inteqrasiyası.
Çıxarılan vakuum açarı quruluşu və beş davamlı mexaniki kilidləmə sistemi uyğun bir sistem təmin edir idarə olunan keçid və texniki xidmət əməliyyatları üçün konfiqurasiya. Daha sonra bölmələrə bölünmüş kabinet strukturu açar, şin, kabel və idarəetmə bölmələri arasında ayırmanı dəstəkləyir.
Layihə arayışı Usune-nin orta gərginlikli keçid qurğusunun texnologiyasının ixtisaslaşdırılmış sistemlərə tətbiqini nümayiş etdirir. elektrik paylama etibarlılığı və əməliyyat təhlükəsizliyinin mühüm mühəndislik olduğu infrastruktur mülahizələr.
Məhsul orta gərginlikli keçid qurğuları üçün müvafiq IEC və GB tələblərinə istinad edərək istehsal edilmişdir elektrik avadanlıqları. Usune ISO 9001 Keyfiyyət İdarəetmə Sistemi, ISO 14001 Ətraf Mühit üzrə fəaliyyət göstərir. İdarəetmə Sistemi və ISO 45001 İş Sağlamlığı və Təhlükəsizliyi İdarəetmə Sistemi.
Məhsul həmçinin müvafiq beynəlxalq bazarlar üçün CE sertifikatına malikdir. Test hesabatları və texniki layihə və müştəri tələblərinə uyğun olaraq sənədlər təqdim edilə bilər.
Standart konfiqurasiya 3.6kV, 7.2kV və 12kV tətbiqləri əhatə edir. Müəyyən bir layihə üçün nominal gərginlik və izolyasiya parametrləri elektrik sisteminin tələblərinə uyğun olaraq təsdiq edilməlidir.
Çıxarılan araba vakuum açarının işləmə və təcrid olunmuş mövqelər arasında hərəkət etməsinə imkan verir. Bu yoxlama, sınaq, dəyişdirmə və texniki xidmətin daimi sabit kəsicidən daha rahat olmasını təmin edir tənzimləmə.
Beş sübut sistemi səhv işləmə ardıcıllığının qarşısını almaq üçün nəzərdə tutulmuş mexaniki təhlükəsizlik kilididir. Bu kömək edir açarın düzgün işləməməsi, yük altında arabanın hərəkəti, torpaqlama açarının düzgün işləməməsi, torpaqlanmış dövrə və enerjili bölmələrə təsadüfən giriş.
Bəli. Kommutasiya qurğusu daxil olan, çıxan, PT, ölçmə, avtobus bölməsi və ya izolyasiya şkafları kimi təşkil edilə bilər. layihənin elektrik konfiqurasiyasına uyğun olaraq.
Bəli. Usune müştəri loqoları, şirkət adları və layihəyə xas konfiqurasiyalar kimi OEM tələblərini dəstəkləyir, texniki və istehsalat təsdiqinə tabedir.
Standart konfiqurasiyalar üçün tipik istehsal müddəti ödəniş və texniki xidmətdən sonra təxminən 15-20 gündür təsdiq. Faktiki çatdırılma müddəti məhsulun konfiqurasiyası, miqdarı və layihə tələblərindən asılıdır.
Usune son montaja qədər komponentlərdən keyfiyyət yoxlaması aparır və göndərilməzdən əvvəl müntəzəm sınaqlar həyata keçirir. Müştəri və layihə tələblərinə uyğun olaraq müvafiq test hesabatları təqdim edilə bilər.
Standart zəmanət müddəti razılaşdırılmış satış və texniki şərtlərə uyğun olaraq göndərmə tarixindən etibarən 12 aydır şərtlər.
Elektrik stansiyası, yarımstansiya, sənaye obyekti, mədən layihəsi üçün Orta Gərginlikli Vcb Paneli satın alırsınızsa, kommersiya binası, və ya ixtisaslaşmış infrastruktur layihəsi, Usune sizin əsasında konfiqurasiya dəstəyi təmin edə bilər elektrik tələbləri.
Tək xətt diaqramınızı, nominal gərginliyi, nominal cərəyanı, qısaqapanma səviyyəsini, kabinet miqdarını və tələb olunanları göndərin texniki qiymətləndirmə və kotirovkalar üçün Usune-yə funksiyaları yerinə yetirir.
