Yüksək gərginlikli Sf6 dövrə açarı

Çində peşəkar yüksək gərginlikli elektrik avadanlıqları istehsalçısı olan Zhejiang Usune Electric Co., Ltd. LW36-110 yüksək gərginlikli Sf6 dövrə açarı. Bu məhsul üç fazalı AC 50Hz açıq yüksək gərginlikli keçid qurğusudur 110kV elektrik ötürücü və transformasiya sistemlərinin nəzarəti və mühafizəsi üçün uyğundur. kimi də istifadə etmək olar bağlayıcı elektrik açarı və keçid cihazının montajı.

Yüksək gərginlikli Sf6 dövrə açarı unikal "termal genişlənmə + yardımlı üfürmə" qövs söndürmə prinsipini qəbul edir, milli və beynəlxalq standartlara cavab verən CTB-1 tipli yay işləmə mexanizmi ilə təchiz olunub və əla qövs söndürmə performansına, yüksək təhlükəsizliyə və sabit işləmə xüsusiyyətlərinə malikdir. Etibarlı kimi təchizatçı, Usune yüksək keyfiyyətli, davamlı yüksək gərginlikli keçid qurğuları təmin etmək öhdəliyi götürür. Onun LW36-110 SF6 dövrəsi açarı etibarlı enerji təchizatı təmin edən elektrik şəbəkələri və sənaye parkları kimi əsas layihələrdə geniş istifadə edilmişdir infrastruktur tikintisi üçün.

Əsas üstünlüklər

1. Qabaqcıl Qövs Söndürmə Texnologiyası

Unikal "termal genişlənmə + yardımlı üfürmə" qövs söndürmə prinsipindən istifadə edərək, qısa qövsə malikdir söndürmə vaxtı, uzun elektrik ömrü və aşağı iş səsi, enerji təchizatı sabitliyini effektiv şəkildə yaxşılaşdırır.

2. Yüksək Təhlükəsizlik Performansı

İzolyasiya və qövs söndürmə vasitəsi kimi SF6 qazından istifadə edərək əla izolyasiya və qövs söndürmə qabiliyyətinə malikdir. performans, yanma və partlayış riskini aradan qaldıraraq, onu sıx məskunlaşan ərazilər üçün uyğun edir.

3. Stabil Əməliyyat Mexanizmi

CTB-1 tipli yay işləmə mexanizmi ilə təchiz edilmiş, sadə və yığcam quruluşa malikdir, təhlükəsiz və etibarlıdır əməliyyat və güclü anti-müdaxilə imkanları.

4. Beynəlxalq Standartlara uyğunluq

GB1984-2003 "AC yüksək gərginlikli dövrə açarları" və IEC62271-100, 2001 "Yüksək gərginlikli keçid qurğuları" ilə tam uyğundur və İdarəetmə qurğusu - 100-cü hissə: Qlobal enerjinin texniki tələblərinə cavab verən yüksək gərginlikli dövrə açarları layihələr.

Tətbiq olunan Ətraf Mühit Şərtləri

Yüksək gərginlikli Sf6 dövrə açarı açıq havada istifadə üçün nəzərdə tutulmuşdur, güclü ətraf mühitə uyğunlaşma qabiliyyəti və müxtəlif sərt iş şəraiti üçün uyğunluq:

1. Ətraf mühitin temperaturu: -30℃ ~ +40℃
2. Hündürlük: ≤3000m
3. Nisbi Rütubət: Gündəlik orta ≤95%, Aylıq orta ≤90% (25℃-də)
4. Külək təzyiqi ≤700Pa; Buzlanma Qalınlığı ≤10mm
5. Seysmik İntensivlik: Horizontal Sürətlənmə ≤0.3g, Şaquli Sürətlənmə ≤0.15g
6. Yanan, partlayıcı, kimyəvi cəhətdən aşındırıcı və ya güclü titrəyici mühitlər yoxdur

Məhsulun strukturu və iş prinsipi

1. Ümumi struktur

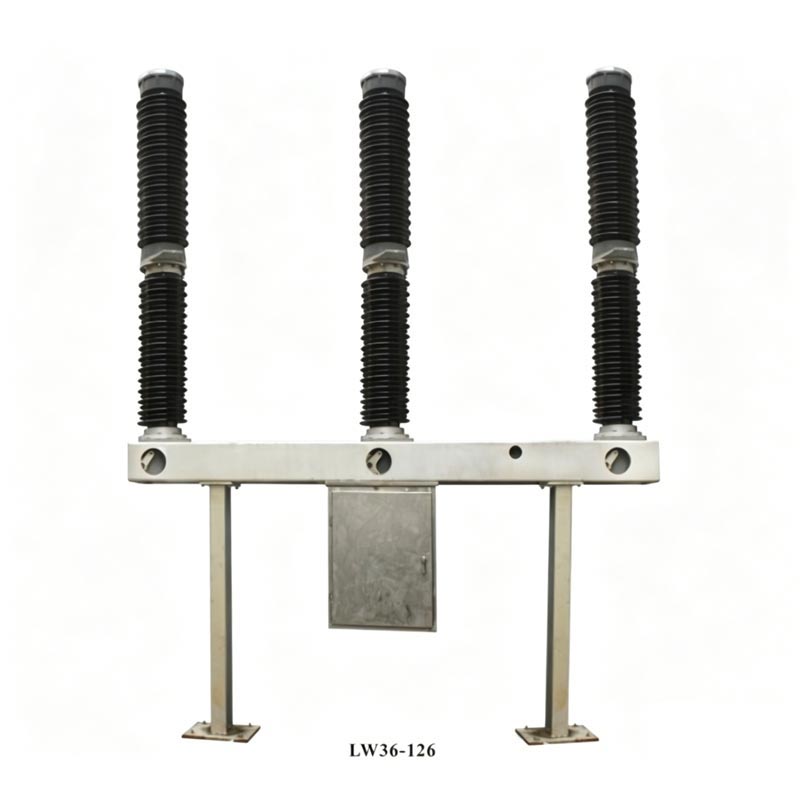

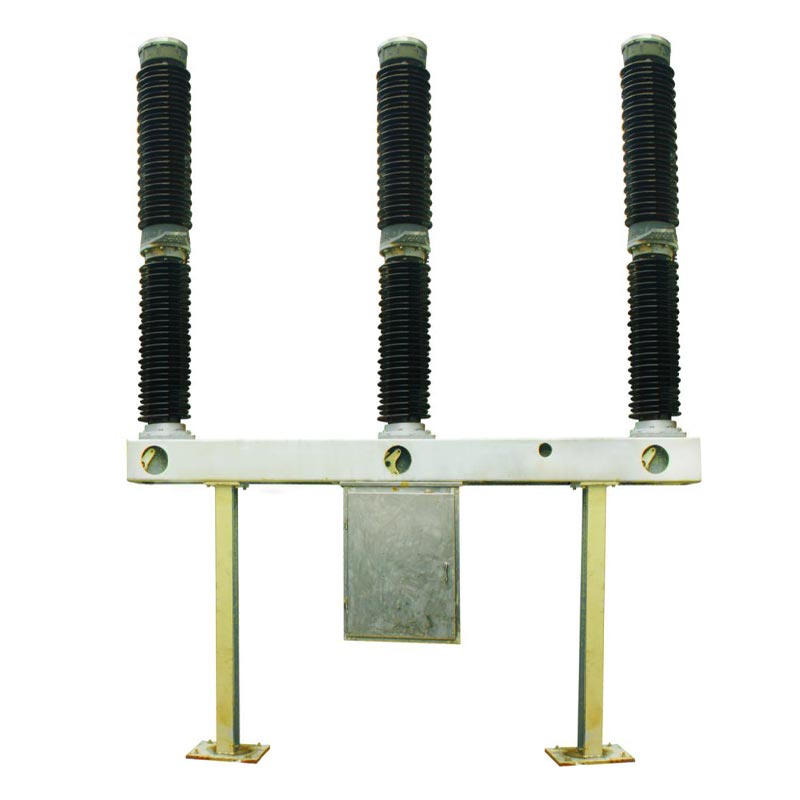

Yüksək gərginlikli Sf6 dövrə açarı inteqrasiya olunmuş özünü söndürən qövs söndürmə quruluşunu qəbul edir. Hər bir mərhələ tək dirəkli tək qırılmadır (POLE). Hər bir elektrik açarı eyni çərçivəyə quraşdırılmış üç fazadan ibarətdir, və üç faza mexaniki olaraq bağlanmış yay mexanizmi ilə idarə olunur. Məhsulun yuxarı hissəsində bir xüsusiyyət var qövssöndürmə kamerasının çini kollu, orta hissədə dəstəkləyici çini kol və çərçivə var və mexanizm qutusu çərçivənin mərkəzinin altında asılmışdır, yayla işləyən mexanizm və elektriklə təchiz edilmişdir nəzarət komponentləri. Çərçivənin ön tərəfində hər ikisində dəstəklənən SF6 qaz sıxlığının tənzimləyicisi quraşdırılmışdır dayaqlarla bitir.

2 Əsas Komponentlər və Funksiyalar

- Qövs Söndürmə Bölməsi: Öz-özünə enerji verən qövs söndürmə strukturundan istifadə edir. Elektrik açarı işə düşdükdə silindr daxilində yüksək təzyiqli termal genişlənmə qövsü söndürür, sürətli və effektiv söndürmə.
- Dəstək İzolyasiya Cihazı: Qövs söndürmə kamerasının izolyatorunu dəstəkləyir və yerin izolyasiyasını təmin edir. enerjili komponentlər; izolyasiya çubuq istismar qolunu və dayanma çubuğunu birləşdirir, izolyasiya təhlükəsizliyini təmin edir.
- Adsorbent: Qövs söndürmə kamerasının üst qapağının içərisinə quraşdırılıb, SF6 qazını quru saxlayır və udur. qövsün parçalanması nəticəsində yaranan parçalanma qazları. Baxım zamanı onu dəyişdirmək lazımdır.
- Sızmanın qarşısının alınması strukturu: Statik sızdırmazlıq (O-ring + mastik) və dinamik sızdırmazlığın birləşməsindən istifadə edir (yaz sıxılma möhürü), illik ≤0,5% SF6 qaz sızma dərəcəsinə nail olmaq. - Yayla idarə olunan mexanizm: Aktivləşdirir sürətli hərəkət sürəti ilə açma, bağlama və yenidən bağlama əməliyyatları (bağlanma vaxtı ≤145ms, açılış vaxtı ≤60ms), stabil performans və əl və elektrik enerjisinin saxlanmasını dəstəkləyir.

3. İş prinsipi

- Bağlanma mövqeyi: Sistem cərəyanı terminallar, stasionar kontakt dəstək çubuğu, stasionar əsas kontakt, hərəkət edən əsas kontakt, silindr, ara kontakt və ara flanş vasitəsilə dövrə təşkil edir. terminallar.
- Açılış əməliyyatı: Əməliyyat mexanizminin təsiri altında işləyən qolu izolyasiya çubuğunu, pistonu çəkir çubuq, silindr, hərəkət edən qövs kontaktı və nozzle aşağıya doğru; hərəkət edən və sabit kontaktlar olduqda bir qövs yaranır ayrı. Hərəkət edən kontakt sistemi müəyyən bir mövqeyə keçdikdən sonra burun SF6 qazını sıxaraq açılır qövsü üfürün, cərəyan sıfırı keçdikdə qövsü söndürün.
- Bağlama əməliyyatı: Əməliyyat mexanizmi hərəkət edən kontaktı yuxarıya doğru bağlanma vəziyyətinə gətirir, SF6 isə qaz silindrə daxil olur, növbəti açılışa hazırlaşır.

Əsas Texniki Parametrlər

Usune LW36-110 SF6 açarı əla texniki göstəricilərə malikdir, əsas parametrləri yüksək standartlara cavab verir. sabit və səmərəli işləməyi təmin edən 110kV elektrik sistemlərinin standartları.

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Praktik tətbiq işi

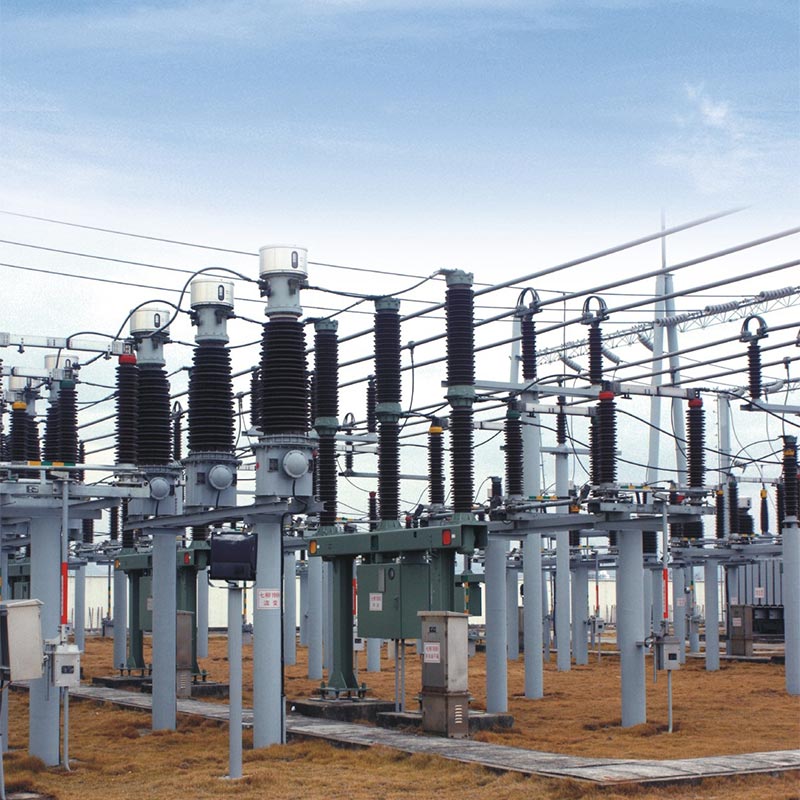

Case Study: Şimali Çində 110kV Elektrik Şəbəkəsinin Təkmilləşdirilməsi Layihəsi

Layihə haqqında məlumat: Şimali Çində 110 kV-luq elektrik şəbəkəsi gücünü artırmaq üçün köhnəlmiş keçid qurğusunu təkmilləşdirməli idi. aşağı qış temperaturu (-25℃) və yüksək külək kimi sərt mühitlərlə üzləşən təchizat sabitliyi və təhlükəsizliyi təzyiq.

Məhsulun Tətbiqi: Layihə 20 Usune LW36-110 SF6 elektrik açarı seçdi. Onların aşağı temperatura uyğunlaşma qabiliyyəti (-30 ℃ ~ + 40 ℃) və əla qövs söndürmə performansı qeyri-sabit işləmə problemini effektiv şəkildə həll etdi. aşağı temperaturda köhnəlmiş avadanlıq.

Tətbiq Nəticələri: 2022-ci ildə istismara verildiyi gündən bəri avadanlıq dörd il ərzində sabit işləyir qövs söndürmə nasazlığı, qaz sızması və ya digər nasazlıqlar. İllik enerji təchizatı etibarlılıq dərəcəsi artmışdır 0,8% olmaqla, ərazidə yaşayan sakinlərin və sənaye müəssisələrinin normal elektrik enerjisi ilə təminatı səmərəli şəkildə təmin edilib.

Tez-tez verilən suallar

1-ci sual: Usune LW36-110 Yüksək Gərginlikli SF6 Devre Açıcısının xidmət müddəti nədir və texniki qulluq nədir əməliyyat zamanı tələb olunur?

A1: Məhsulun mexaniki ömrü 6000 dövrə və normal rejimdə 12 ilə qədər davamlı işləmə müddəti var. texniki qulluq. Rutin texniki qulluq həftəlik vizual yoxlamaları (izolyatorun bütövlüyü, SF6 qaz təzyiqi və s.) əhatə edir. və illik texniki xidmət 3 ildən bir (izolyatorun təmizlənməsi, əsas dövrə müqavimətinin ölçülməsi və s.). Mayor təmir şərtləri yerinə yetirildikdə əsaslı təmir tələb olunur (məsələn, 12 il davamlı əməliyyat, 2000 nominal cərəyan fasilələr və s.). İstehsalçı Usune təmin etmək üçün peşəkar texniki xidmət təlimatı və ehtiyat hissələri təmin edir avadanlığın uzunmüddətli stabil işləməsi.

2-ci sual: Elektrik açarında SF6 qaz sızması baş verərsə nə edilməlidir və hər hansı təhlükəsizlik riski varmı?

A2: Bu məhsul illik sızma dərəcəsi ilə ikiqat sızdırmaz struktur (statik möhür + dinamik möhür) qəbul edir ≤0,5%, milli standartdan xeyli aşağıdır. Əgər sızma aşkar edilərsə, sızma nöqtəsi SF6 qaz sızmasından istifadə etməklə müəyyən edilə bilər detektor. Elektrik kəsildikdən sonra mastik və ya O-ring dəyişdirilə bilər. SF6 qazı zəhərli deyil və yanmazdır, lakin həddindən artıq sızma avadanlığın izolyasiyasına və qövs söndürmə işinə təsir edə bilər. Məhsul təchiz olunub SF6 qaz sıxlığı tənzimləyicisi ilə; təzyiq siqnal dəyərindən (0,45±0,03MPa) aşağı olduqda həyəcan verir və kilidlənir təzyiq kilidləmə təzyiqindən (0,40±0,03MPa) aşağı olduqda əməliyyat, beləliklə, təhlükəsizlik risklərindən qaçınmaq.
