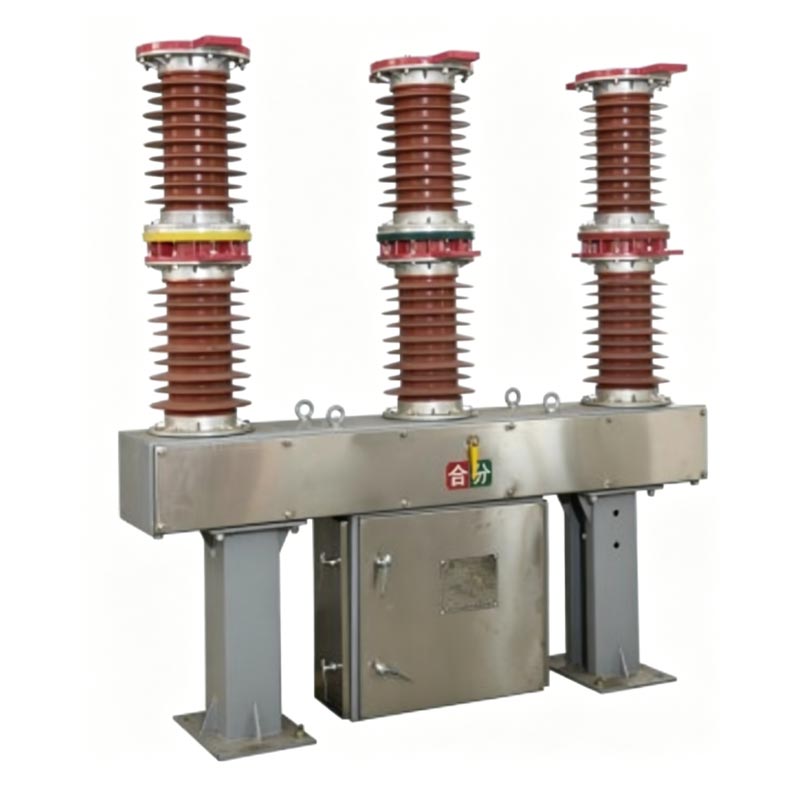

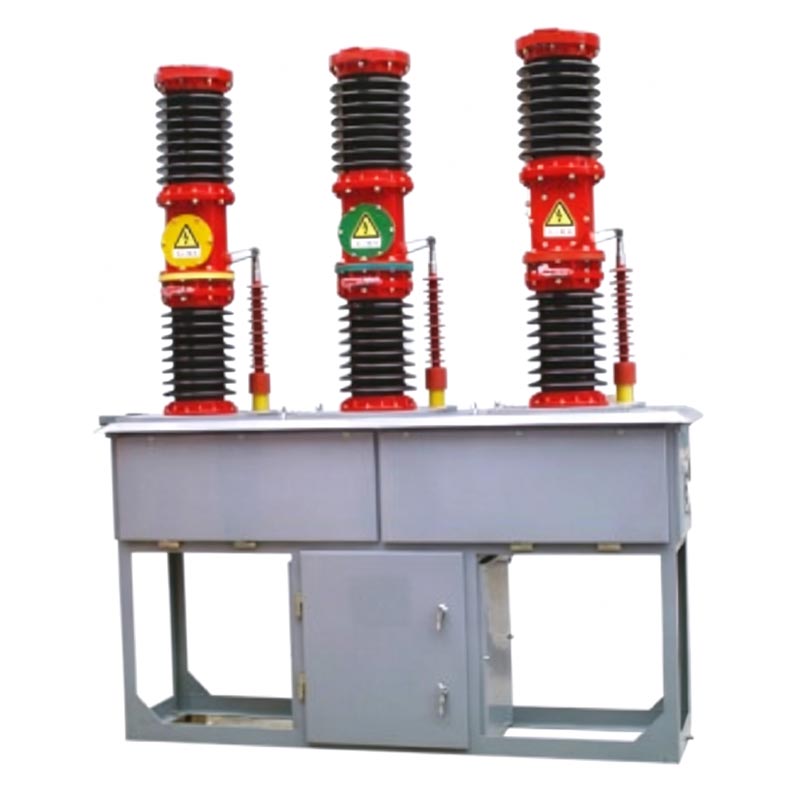

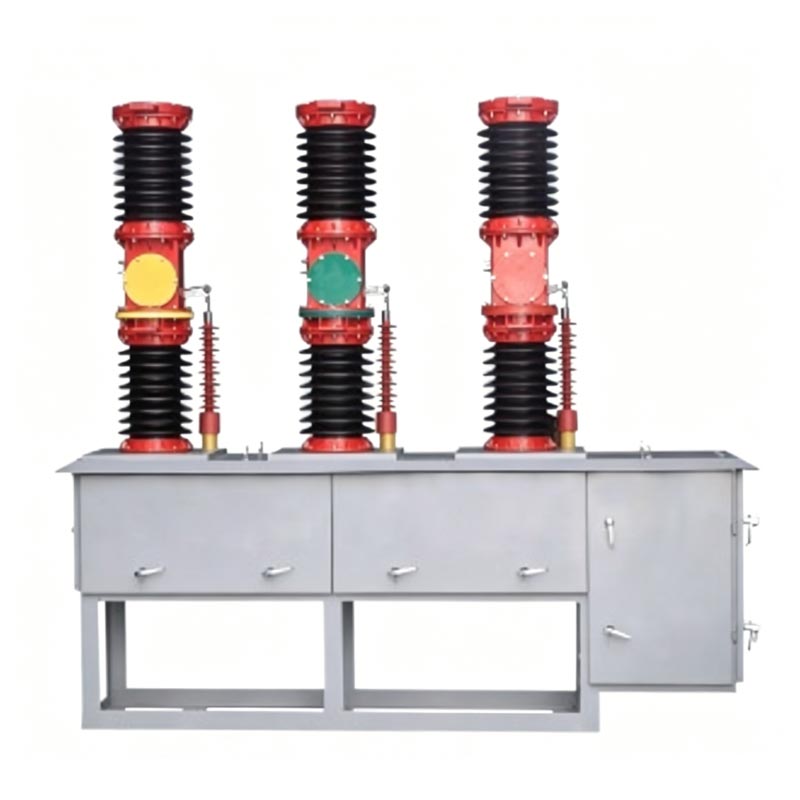

Usune Zw7-40.5 Xarici Vakuum Açar 50Hz üçün uyğun açıq yüksək gərginlikli vakuum açarıdır. üç fazalı alternativ cərəyan, 24-40,5 kV elektrik enerjisinin ötürülməsi və paylanması sistemləri, əsasən sistemə nəzarət, mühafizə, bölmələşdirmə və kondansatör bankının dəyişdirilməsi. Təkrar bağlayıcı ilə birlikdə istifadə edildikdə, o, ağıllı seqmentləşdirməyə imkan verir enerji sisteminin yenidən bağlanması nəzarəti; yay və ya elektromaqnit işləmə mexanizmlərini dəstəkləyir, sabit mexaniki var performans və yanğın və ya partlayış riski yaratmır; GB1984-1989 "AC yüksək gərginlikli dövrə açarları" ilə uyğun gəlir və IEC56, IEC62271-100 "Yüksək Gərginlikli AC Circuit Breakers" standartları.
1. Əla Qırma Performansı: Vakuum qövs söndürmə texnologiyasından istifadə edir, nəticədə güclü qırılma olur
gücü, uzun elektrik ömrü və 10.000 dövrə qədər mexaniki istifadə müddəti.
2. Baxımsız və Etibarlı: Sadə quruluş, müntəzəm baxım tələb etməyən və uzun xidmət müddəti.
3. Mükəmməl İzolyasiya və Çirklənmə Əleyhinə Performans: Güclü xarici izolyasiya performansı və üstün
çirklənməyə qarşı qabiliyyəti.
4. Çevik Ağıllı Konfiqurasiya: Daxili cərəyan transformatoru ilə təchiz oluna bilər (dəqiqlik 0,2S-ə qədər)
sinif) ölçmə və üç fazalı keçid mühafizəsi üçün.
5. Əməliyyat mexanizmlərinin geniş uyğunluğu: yay və ya elektromaqnit işləmə mexanizmlərinə uyğunlaşa bilən,
tez-tez və etibarlı əməliyyat.

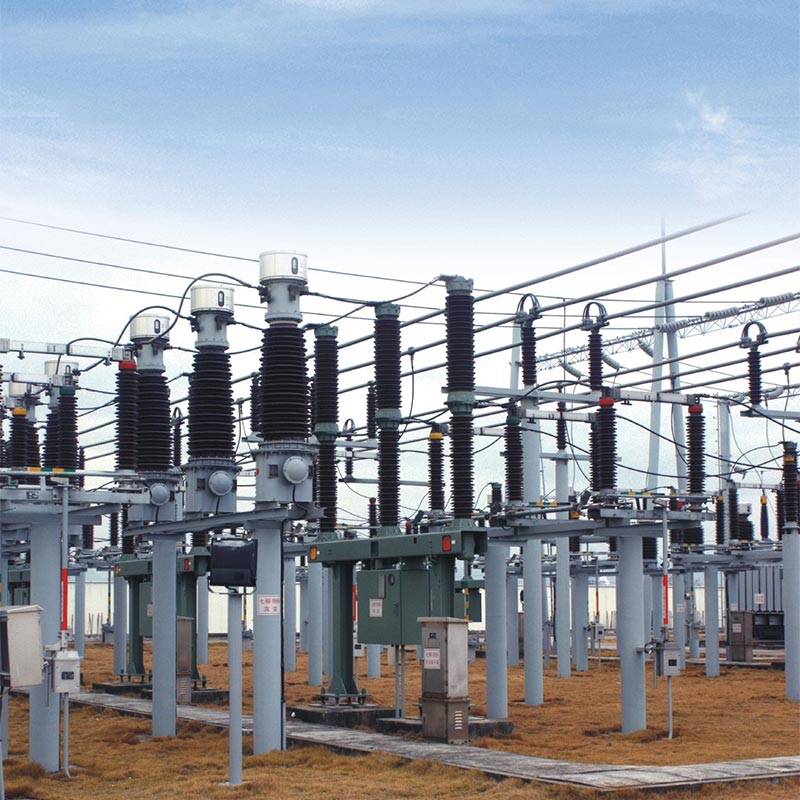

1. 24-40,5 kV-luq ötürücü və paylayıcı xətlər və yarımstansiyalar
2. Şəhər və kənd elektrik şəbəkələrinin yenilənməsi və genişləndirilməsi layihələri
3. Külək stansiyaları, günəş elektrik stansiyaları və sənaye enerji sistemləri
4. Kondansatör bankının dəyişdirilməsi və elektrik kəsicilərinin tətbiqi
5. Sahil, yüksək dağlıq və çox çirklənmiş ərazilər
1. Layihənin Adı: Şimali Çində 35kV Külək Farm Şəbəkə Əlaqəsi Layihəsi
2. Müştəri: State Grid Hebei Electric Power Co., Ltd.
3. Layihə haqqında məlumat: Bu külək təsərrüfatı yüksək rütubətli, güclü duz səpilən və tez-tez tufanlar. Onun 35 kV-luq çıxış xətti sistemi idarəetmə, nasazlıq üçün etibarlı elektrik açarları tələb edir izolyasiya və avtomatik yenidən bağlanma əməliyyatları.
4. Həll yolu: Uxin Electric 12 dəst Zw7-40.5 açıq hava vakuum açarları ilə təchiz olunub. yayla işləyən mexanizmlər və 0,2S sinifli quraşdırılmış cərəyan transformatorları.
5. Tətbiq Nailiyyətləri
- Yüksək rütubətli və yüksək duzlu mühitlərdə 5 ildən artıq stabil əməliyyat
- 187 qısaqapanma əməliyyatında 100% müvəffəqiyyət dərəcəsi
- Ağıllı təkrar bağlama funksiyası elektrik kəsilməsi vaxtını 85% azaldır
- Baxımsız dizayn illik istismar və texniki xidmət xərclərini 60% azaldır
6. Müştəri Əlaqəsi
“Usune Zw7-40.5 Outdoor Vakuum Devre Açıcısı sahilimizdə son dərəcə etibarlı performans nümayiş etdirdi. külək təsərrüfatı. Onun çirklənmənin qarşısının alınması və ağıllı mühafizə funksiyaları əhəmiyyətli dərəcədə yaxşılaşmışdır şəbəkə sabitliyi." – Layihə Meneceri, State Grid Hebei Electric Power Co., Ltd.
| Maddə | Vahid | Parametrlər | |
| Nominal gərginlik | kV | 40.5 | |
| Nominal izolyasiya səviyyəsi | 1min Güc tezliyi gərginliyə dözümlüdür | kV | 95 |
| İldırım impulsuna davamlı gərginlik (Pak dəyər) | kV | 185 | |
| Nominal cərəyan | A | 630/1000/1250/1600/2000 | |
| Nominal qısa qapanma cərəyanı | kA | 12.5/16/20/25/31.5 | |
| Qiymətləndirilmiş əməliyyat ardıcıllığı | 0-0.3s-C0-180s-0 | ||
| Nominal qısa fasilə cərəyanı üçün fasilə vaxtları | Vaxt | 12 | |
| Nominal qısa qapanma və qapanma cərəyanı (pik) | kA | 50/63/80 | |
| Nominal zirvə cərəyanına tab gətirir | kA | 50/63/80 | |
| Qiymətləndirilmiş qısa müddətli cərəyana tab gətirmək | kA | 20/25/31.5 | |
| Nominal qısa qapanma müddəti | s | 4 | |
| Orta söndürmə sürəti | m/s | 1,5 ± 0,20 | |
| Orta keçid sürəti | m/s | 0,7 ± 0,2 | |
| Müqavilənin işə salınma müddəti | ms | ≤ 2 | |
| Üç fazalı açma/söndürmə sinxronluğu vaxt fərqi | ms | ≤ 2 | |
| Yandırma vaxtı | ms | ≤ 150 | |
| Söndürmə vaxtı | ms | ≤ 70 | |
| Mexanik həyat | Vaxt | 10000 | |
| Nominal iş gərginliyi və köməkçi dövrənin nominal gərginliyi | V | DC/AC110,220 | |
| Hər faza döngəsi DC müqaviməti (alət transformatorları daxil deyil) | μΩ | ≤ 50 | |
| Hər faza döngəsi DC müqavimətçiləri | mm | 3 | |
A: Yayla və ya elektromaqnitlə idarə olunan mexanizmlərdən istifadə edilə bilər. Yayla işləyən mexanizmlər yüksək təklif edir etibarlılıq və aşağı təmir xərcləri, onları əksər açıq hava tətbiqləri üçün uyğun edir.
A: Bəli. Sifariş verərkən cari nisbət və dəqiqlik sinfi (0.2S/0.5/10P10) göstərilməlidir.
A: Normal istifadədə, baxımsız müddət 10-15 ildir. Hər 2 ildən bir vizual yoxlama tövsiyə olunur, və hər 5 ildən bir kiçik mexaniki yoxlama.
Usune Zw7-40.5 Xarici Vakuum Dövr Açıcısı qabaqcıl vakuum texnologiyasını, möhkəm struktur dizaynını və ağıllı xüsusiyyətlər. Etibarlı Çin tədarükçüsü olaraq, Usune Electric davamlı olaraq yüksək keyfiyyətli və təmin edir yüksək performanslı məhsullar onları etibarlılıq, təhlükəsizlik tələb edən müasir enerji sistemləri üçün ideal seçim edir aşağı həyat dövrü xərcləri.
