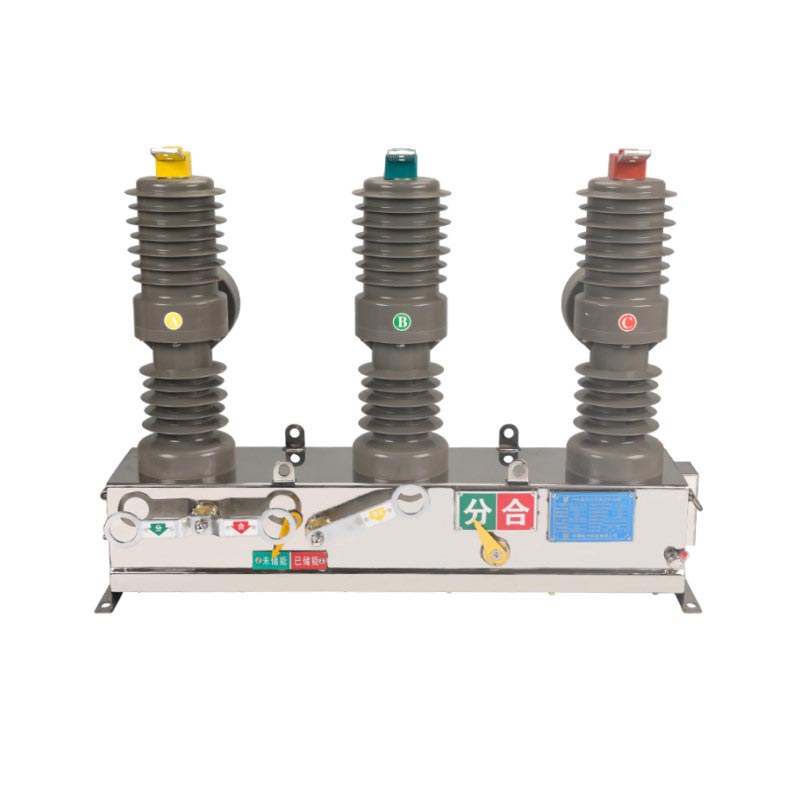

Usune ZW32-12 11 kV dirəyə quraşdırılmış vakuum açarı açıq dirəyə quraşdırılmış vakuum açarıdır. xüsusi olaraq 10kV–12kV enerji paylayıcı sistemlər üçün nəzərdə tutulmuşdur. Bunun üçün yüksək etibarlı vakuum kəsici istifadə edir qövs müxtəlif cərəyanların söndürülməsi, dəqiq və təhlükəsiz şəkildə yandırılması və söndürülməsi. Onun möhkəm mexaniki strukturu dəstəklənir tez-tez əməliyyat və təkrar keçid tələb edən ssenarilər üçün uyğundur.
- Nominal Gərginlik: 12kV (10kV/11kV sistemlərə uyğundur)
- Tezlik: 50/60Hz
- Fazaların sayı: Üç fazalı AC
- İzolyasiya: Yaşlanma və korroziyaya davamlı açıq havada istifadə olunan materiallar
- Əməliyyat üsulu: Manual/Elektrik, ağıllı kontrollerlərə uyğundur
- Sürətli vakuum qövsü söndürmə sürəti, qısa qırılma müddəti və yüksək əməliyyat dayanıqlığı;
- Mükəmməl qısaqapanma qabiliyyəti, xətləri və avadanlıqları effektiv şəkildə qoruyur;
- Tez-tez iş ssenariləri üçün uyğun olan uzun mexaniki və elektrik ömrü.

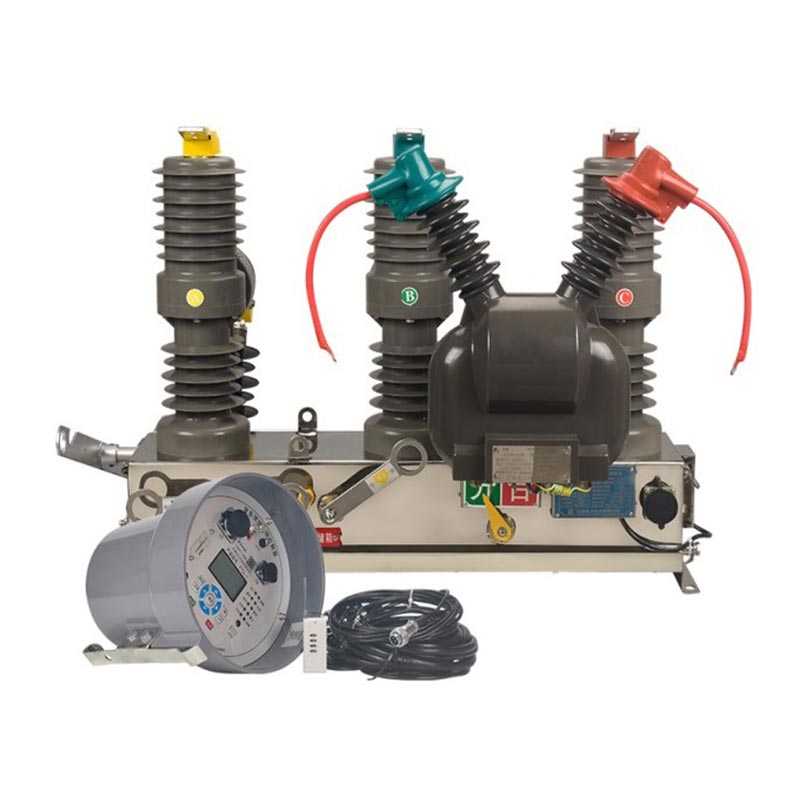

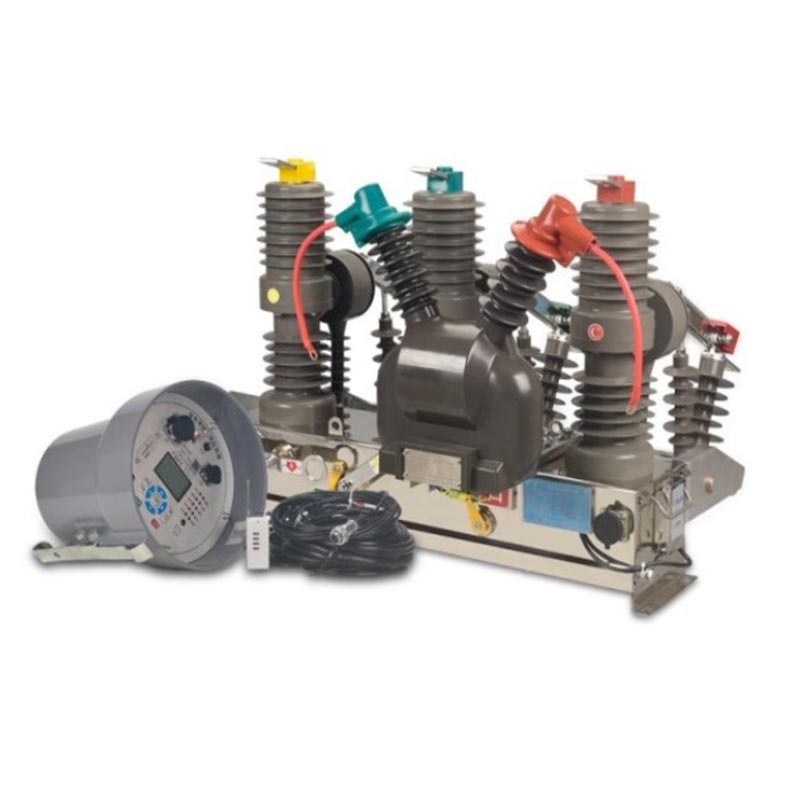

Usune ağıllı nəzarətçi ilə birləşdirildikdə, o, aşağıdakıları həyata keçirərək avtomatik təkrar bağlayıcı yarada bilər:
- Uzaqdan İdarəetmə: Dispetçer mərkəzi tərəfindən uzaqdan açılma və bağlanma əməliyyatı;
- Telemetriya: cərəyan, gərginlik, güc və enerji məlumatlarının real vaxt rejimində monitorinqi;
- Uzaqdan Siqnal: Avadanlığın vəziyyəti, həyəcan siqnalı və nasazlıq haqqında məlumatı aktiv şəkildə bildirmək;
- Uzaqdan Ayarlama: Qoruma parametrlərinin onlayn qurulması və dəyişdirilməsi.
- Tam qapalı IP54+ qoruma dərəcəsi, toza, yağışa və kondensasiyaya davamlı;
- -40 ℃ ilə +70 ℃ arasında dəyişən mühitlərdə stabil işləmə, duz spreyinə, nəmə və çirklənməyə davamlıdır;
- Kompakt quruluş, dirəyə quraşdırıla bilən, quraşdırmaq asan və minimal texniki xidmət tələb edir.
Çinin Anhui əyalətində Kənd Elektrik Şəbəkəsinin Avtomatlaşdırılması Layihəsi
Kənd elektrik şəbəkələrində tez-tez keçici nasazlıqlar (ildırım vurması, ağaclarla təmas), nasazlığın təcridetmə sürətinin aşağı olması və böyük miqyaslı elektrik kəsilməsi riski yüksəkdir.
10 kV-luq hava xətləri üçün dirəyə quraşdırılmış təkrar bağlayıcılar kimi 120 Usune ZW32-12 təkrar bağlama qurğusunu ağıllı nəzarətçilərlə yerləşdirin.
- Arızanın izolyasiyası: Qısaqapanma xətaları üçün 50ms ərzində avtomatik söndürmə, 1 dəqiqə ərzində enerjinin bərpası
qüsursuz sahələr;
- Müvəqqəti nasazlığın aradan qaldırılması: Avtomatik təkrar bağlanma elektrik enerjisinin müvəqqəti kəsilməsinin 85%-ni aradan qaldırır;
- Uzaqdan İdarəetmə: "Dörd Uzaqdan" funksiyaları yerində yoxlama iş yükünü 60% azaldır və göndərişi yaxşılaşdırır
səmərəliliyi 70%;
- Etibarlılıq: İki ildən artıq istismardan sonra uğursuzluqlar arasında orta vaxt (MTBF) >85.000 saatdır. heç bir böyük nasazlıq olmadan, 30.000-dən çox kənd istifadəçisi üçün enerji təchizatı etibarlılığını artırır.
| Maddə | Vahid | Parametrlər | ||
| Nominal gərginlik | kV | 12 | ||
| Nominal izolyasiya səviyyəsi | 1min Güc tezliyi gərginliyə dözümlüdür | Quru test | kV | 42；48 |
| Yaş test | 34 | |||
| İldırım impulsuna davamlı gərginlik (Pak dəyər) | 75；85 | |||
| Nominal tezlik | Hz | 50 | ||
| Nominal cərəyan | A | 630 | ||
| Nominal qısa qapanma cərəyanı | kA | 12.5/16/20 | ||
| Nominal qısa qapanma və qapanma cərəyanı (pik) | kA | 50 | ||
| Nominal zirvə cərəyanına tab gətirir | kA | 50 | ||
| 4S 4s Qiymətləndirilmiş qısa müddət ərzində cərəyana tab gətirir | kA | 20 | ||
| Qiymətləndirilmiş əməliyyat ardıcıllığı | 0-0.3s-C0-180s-0 | |||
| Əyləc vaxtını bağlayın/Qırma klapanı vaxtı | ms | 25~50/15~50 | ||
| Nominal qısa fasilə cərəyanı üçün fasilə vaxtları | Vaxt | 30 | ||
| Maşın ömrü | Vaxt | 10000 | ||
| 1 dəqiqəlik güc tezliyi idarəetmə dövrəsinin və köməkçi dövrənin gərginliyinə dözümlüdür | V | 2000 | ||
| Nominal iş gərginliyi və köməkçi dövrə nominal gərginliyi | V | DC220/AC220 | ||
| Həddindən artıq cərəyan keçiricisi | Nominal cərəyan | A | 5 | |
| Mövcud doğruluq | % | ±10 | ||
A: Onun vakuum kəsicisi aşağı kontakt aşınmasına və uzun elektrik ömrünə malikdir; onun dəqiq yayın işləmə mexanizmi yüksək mexaniki dayanıqlığa malikdir (mexaniki əməliyyat sayı ≥10,000 dəfə); onun materialları və quruluşu var yorğunluğa davamlıdır, təkrar əməliyyatlar zamanı sabit performansı qoruyur, onu tez-tez işləmək üçün uyğun edir kondansatör bankları və sənaye xətləri kimi keçid ssenariləri.
A: ZW32-12-ni RS-485 və ya simsiz (4G/LoRa) vasitəsilə Usune FTU nəzarətçisinə qoşun. Nəzarətçi cihazı toplayır məlumat verir, master stansiya ilə əlaqə qurur və uzaqdan əmrləri yerinə yetirir, bununla da uzaqdan idarəetməyə nail olur, real vaxt telemetriyası, statusun uzaqdan siqnalizasiyası və onlayn uzaqdan tənzimləmə funksiyaları.
A: Bu məhsul praktik olaraq texniki xidmət tələb etmir. Müntəzəm yoxlamalar tövsiyə olunur:
- 1-2 ildən bir: Möhürləri, bərkidiciləri və izolyasiya performansını yoxlayın;
- 2-3 ildən bir: Vakuum kəsicinin bütövlüyünü yoxlayın və kontakt müqavimətini ölçün;
- Hər 5 ildən bir: Mexanik və elektrik göstəricilərinin hərtərəfli kalibrlənməsini həyata keçirin. Usene təmin edir
ömür boyu texniki dəstək və təlim xidmətləri.
Usune ZW32-12 11 KV dirəyə quraşdırılmış vakuum açarı əla performansı, ağıllı əməliyyatı, və davamlılıq. Çində aparıcı istehsalçı kimi Usune, şəhərə uyğunlaşaraq etibarlı məhsul keyfiyyətini təmin edir kənd elektrik şəbəkələri, sənaye parkları və yeni enerji sistemləri onu müasir energetikada üstünlük verilən avadanlıq halına gətirir paylama sahəsi. Yetkin sahə tətbiqi təcrübəsi və hərtərəfli texniki dəstəyi ilə Usune var qlobal enerji infrastrukturu sektorunda etibarlı təchizatçı və istehsalçıya çevrilmək.
