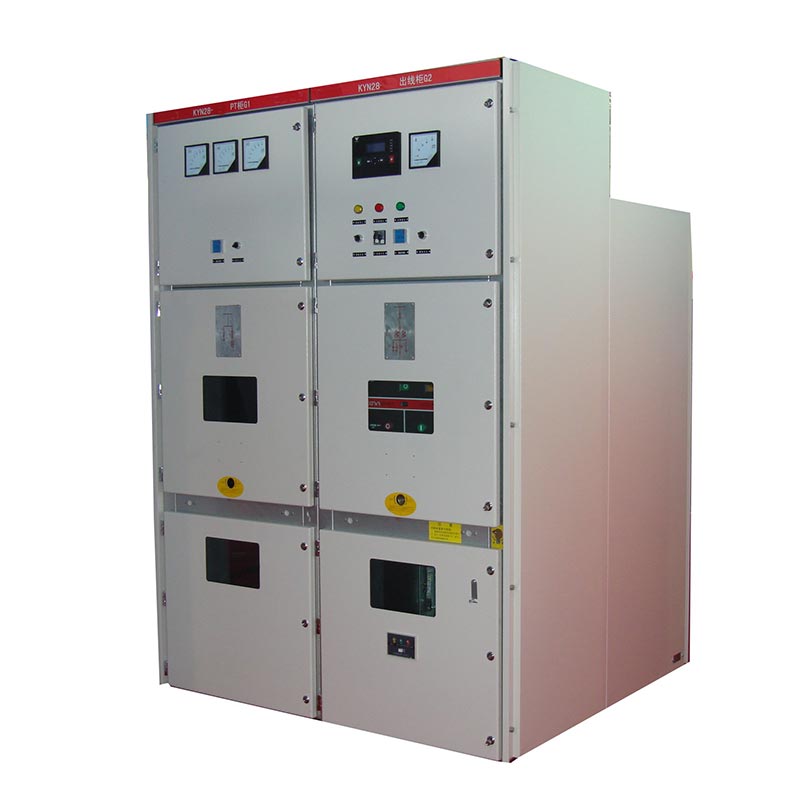

Kyn28 Kommutator 20kv

Usune Kyn28 Kommutator 20kV qapalı üç fazalı AC metal qapalı keçid qurğusudur və əsasən 24kV gücdə istifadə olunur. elektrik enerjisinin qəbulu, paylanması, nəzarəti, mühafizəsi və monitorinqini təmin edən sistemlər.

Məhsulda IP4X qorunma dərəcəsinə (şkaf) malik hava izolyasiyası + istiliklə büzülən/epoksi örtüklü izolyasiya istifadə olunur. Kompakt quruluşu və yüksək izolyasiya səviyyəsi onu müxtəlif daxili enerji paylama ssenariləri üçün uyğun edir. kimi a professional Çin istehsalçısı tərəfindən istehsal olunan orta gərginlikli enerji paylama həlli, bu məhsul, onun ilə sabit performans və standart dizayn, bütün dünyada müştərilər üçün etibarlı yüksək keyfiyyətli təchizatçı seçiminə çevrilmişdir. Bütün əsas istehsal öz fabrikimizdə tamamlanır.

Aşağı gərginlikli keçid qurğusu

Orta gərginlikli keçid qurğusu

Əsas Texniki Parametrlər

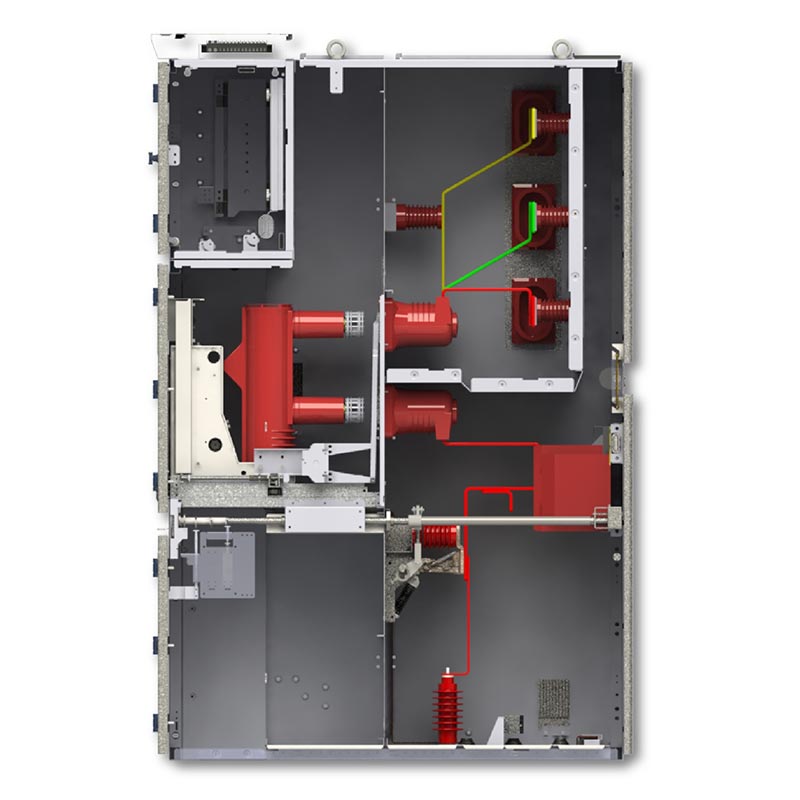

Şkaf bölməsinin strukturu

1. Elektrik kəsici bölməsi: VS1/ZN63/VD4 tipli vakuum açarı arabalarını quraşdırır.
2. Şin bölməsi: Əsas şinləri, şaxələri və izolyatorları təşkil edir.
3. Kabel bölməsi: CT, PT, torpaqlama açarları, kabel terminalları və s. ilə təchiz edilmişdir.
4. Nəzarət Alətləri Bölməsi: Rölələr, qoruyucu qurğular, alətlər və ikincil sxemləri quraşdırır.
5. Təzyiq Azaldıcı Kanal: Əməliyyat təhlükəsizliyini yaxşılaşdırmaq üçün yuxarıda qövsdən xilasetmə cihazı ilə təchiz edilmişdir.

Əsas Məhsul Xüsusiyyətləri

1. Arızanın yayılmasının və qarşılıqlı müdaxilənin qarşısını almaq üçün bütün metal izolyasiya quruluşu.
2. Təsadüfən açılmasının, bağlanmasının və ya enerjiyə daxil olmasının qarşısını almaq üçün beş davamlı mexaniki bloklamanı tamamlayın. bölmələr.
3. Təmiri asanlaşdıran, ön tərəfdən istismara və texniki xidmətə imkan verən mərkəzə quraşdırılmış çıxarıla bilən araba.
4. Kyn28 Kommutator 20kV yüksək izolyasiya səviyyəsinə, güclü nasazlıq müqavimətinə, yığcam quruluşa malikdir və uyğundur müxtəlif enerji paylama sxemləri.
5. Beynəlxalq və milli standartlara cavab verir, sabit və etibarlı keyfiyyətlə.

Real dünya tətbiqi işi

Sənaye parkında elektrik paylayıcı stansiya layihəsi. Əsas əyalət sənaye parkına çoxlu daxildir son dərəcə yüksək etibarlılıq tələb edən zavod binaları, ofis binaları və dəstəkləyici enerji obyektləri enerji təchizatında təhlükəsizlik. Layihə nominal cərəyanı 1250A olan 20kV-luq 16 Usune Kyn28 Kommutator qurğusunu və 31,5 kA qısaqapanma cərəyanı.

İstifadəyə verildiyi vaxtdan iki ildən artıqdır ki, avadanlıq stabil işləyir, qısaqapanma xətalarını tez aradan qaldırır. heç bir təhlükəsizlik hadisəsi olmadan. Ön tərəfdə quraşdırılmış texniki xidmət strukturu təmir çətinliyini əhəmiyyətli dərəcədə azaldır parkın istismarı və texniki xidməti departamentinin yüksək tərifini qazanaraq dayanma vaxtı.

Məhsulun Xarici Ölçüsü

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Tez-tez verilən suallar

S1: KYN28-24 keçid qurğusuna hansı gərginlik səviyyələri tətbiq olunur?

A1: Bu məhsul 24kV nominal gərginliyə malikdir və 50/60Hz üç fazalı AC enerji sistemləri ilə uyğun gəlir. 3.6～12kV və 24kV səviyyələri.

2-ci sual: Kommutasiya qurğusu ilə hansı növ vakuum açarı istifadə edilməlidir?

A2: Standart konfiqurasiyaya VS1 (ZN63) tipli vakuum açarı arabası daxildir və eyni zamanda uyğundur güclü dəyişdirilə bilən VD4 kimi sənaye standartı elektrik açarları.

Q3: Kyn28 Kommutator 20kV sənaye və dağ-mədən müəssisələri kimi ağır yük tətbiqləri üçün uyğundurmu? məlumat mərkəzləri?

A3: Bəli. Məhsulun maksimum nominal cərəyanı 3150A və qısaqapanma cərəyanı 31,5kA, güclü dayanma qabiliyyəti nümayiş etdirmək və sənayedə kritik yüklərin enerji paylama ehtiyaclarını ödəmək və mədən müəssisələri, məlumat mərkəzləri, hündürmərtəbəli binalar və digər oxşar tətbiqlər.
