Kyn28 Kommutator 6kv

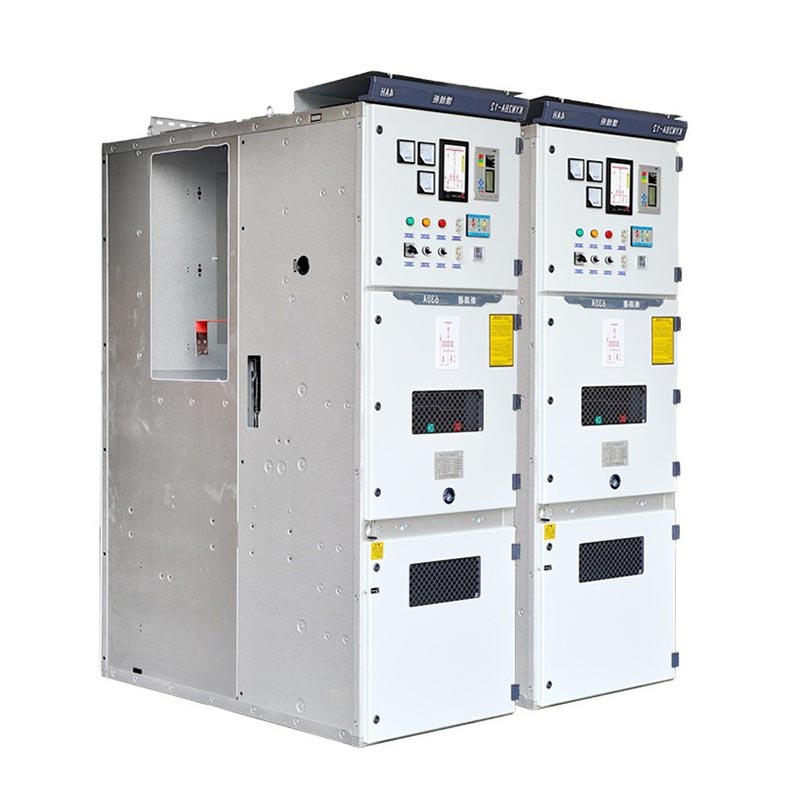

Usune Kyn28 Kommutator 6kV qapalı AC zirehli çıxarıla bilən metal qapalı keçid qurğusudur. 3.6kV~12kV gərginlik səviyyələri, 50/60Hz üç fazalı AC güc sistemləri və gücdə əsas nəzarət və qoruma cihazıdır. ötürmə və paylama prosesi. Zhejiang Usune Electric tərəfindən müstəqil olaraq hazırlanmış və istehsal edilmişdir məhsul qabaqcıl dizayn konsepsiyalarını və yetkin istehsal proseslərini birləşdirir, təhlükəsizlik, etibarlılıq və praktiklik. O, geniş miqyaslı işlərə nail olmaq üçün tək və tək banlı seqmentli sistemlərin enerji paylama ehtiyaclarını qarşılayır. enerji, metallurgiya, kimya və tikinti sənayelərində tətbiq, təhlükəsiz və səmərəli sabit performansla qlobal enerji sistemlərinin işləməsi.

Aşağı gərginlikli keçid qurğusu

Orta gərginlikli keçid qurğusu

Əsas Texniki Parametrlər

Struktur Dizayn və Əsas Xüsusiyyətlər

1. Çıxarıla bilən modul dizayn

Kyn28 Kommutator 6kV əsas komponenti, vakuum açarı (VS1, VD4 və s. ilə uyğun gəlir) quraşdırılıb. mobil arabada. Müntəzəm texniki qulluq, sınaq və ya dəyişdirmə üçün yalnız elektrik açarı arabası olmalıdır bütün şkafı enerjisizləşdirməyə ehtiyac olmadan istismar üçün çıxarılaraq texniki xidmət müddətini əhəmiyyətli dərəcədə qısaldır və elektrik kəsilməsinin təsirinin azaldılması. Araba universaldır və tez bir zamanda dəyişdirilə bilər, sistemi təkmilləşdirir istismar və texniki xidmətin səmərəliliyi.

2. Metal örtüklü Bölmələrə ayrılmış struktur

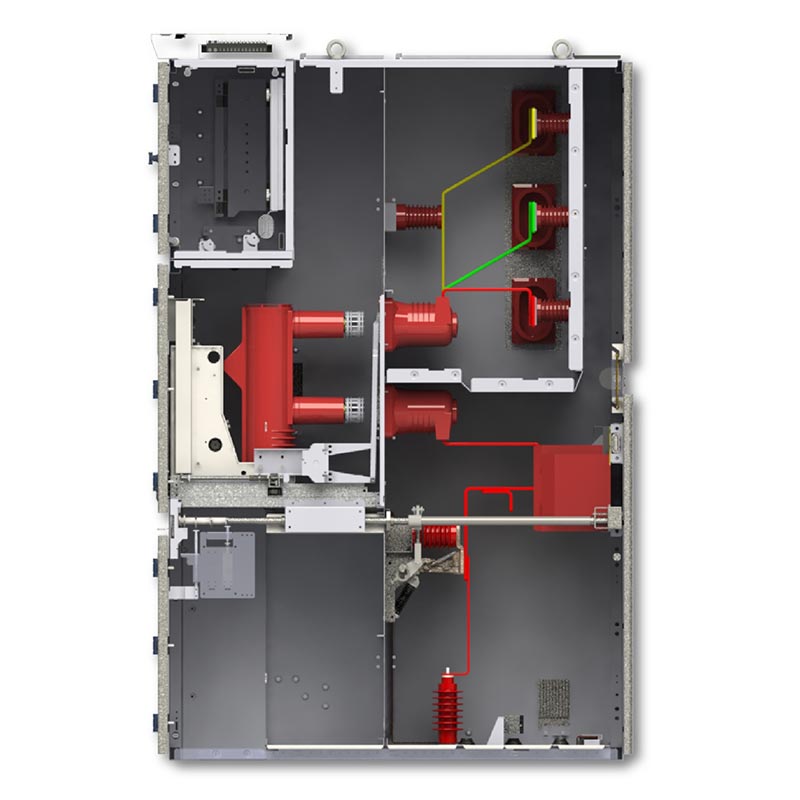

Kyn28 Kommutator 6kV şkafı metal arakəsmələrlə dörd müstəqil bölməyə bölünür: şin bölmə, elektrik açarı bölməsi, kabel bölməsi və aşağı gərginlikli alət bölməsi. Hər biri bölmənin canlı komponentləri tamamilə təcrid olunub, fazadan fazaya yayılmasının qarşısını effektiv şəkildə alır. fazadan yerə qısaqapanma xətaları, kaskad nasazlıqlarının qarşısını almaq, elektrik cərəyanı zamanı elektrik şoku riskini azaltmaq texniki qulluq və avadanlığın istismar təhlükəsizliyinin artırılması.

3. Kompleks Beş Qarşısının Alınması Bir-birinə Qarşı Mühafizə

Mexanik+elektrikli ikili beşli bloklama sistemi ilə təchiz olunub, onun səhv işləməsini aradan qaldırır. mənbə:

- Elektrik açarlarının təsadüfən açılmasının və ya bağlanmasının qarşısını alır;

- Yük altında elektrik açarı arabasının itələnməsinin/çıxarılmasının qarşısını alır;

- Enerji verildiyi zaman torpaqlama açarının bağlanmasının qarşısını alır;

- Torpaqlama açarı bağlı olduqda təsadüfən enerjinin yaranmasının qarşısını alır;

- Enerjili bölməyə təsadüfən daxil olmağın qarşısını alır.

4. Yığcam, Səmərəli və Asanlıqla Genişlənə bilən

Şkaf kompakt bir quruluşa malikdir, quraşdırma sahəsinə qənaət edir. Onun modul dizaynı çevik birləşməyə imkan verir və enerji paylama sisteminin genişləndirilməsi ehtiyaclarını ödəmək üçün kabinet növlərinin genişləndirilməsi. Asanlıqla uyğunlaşır Gələcəyi asanlaşdıran tək şin və tək şin seqmentli sistemlər kimi müxtəlif sistem arxitekturaları sistem təkmilləşdirmələri və inteqrasiya.

Tətbiq olunan Ətraf Mühit Şərtləri

1. Ətraf mühitin temperaturu: -10℃ ~ +40℃

2. Hündürlük: ≤1000m (1000m-dən yuxarı yüksək hündürlük əraziləri üçün fərdi dizaynlar mövcuddur)

3. Havanın Rütubəti: Gündəlik orta nisbi rütubət ≤95%, aylıq orta nisbi rütubət ≤90% (kondensasiya olunmayan)

4. Ətraf Mühit: Aşındırıcı və ya partlayıcı qazlar, böyük miqdarda toz və alışan və ya partlayıcı maddələr yoxdur media

Tipik Tətbiq Ssenariləri

1. Elektrik Stansiyasının Yardımçı Sistemləri: Stansiya gücünün qəbulu, paylanması və qorunması, dayanıqlığın təmin edilməsi üçün istifadə olunur. generatorun köməkçi avadanlığının enerji təchizatı;

2. Sənaye və Mədən Müəssisələrinin Güc Paylanması: Mədənçıxarma kimi yüksək yüklü sənaye ssenariləri üçün uyğundur. metallurgiya və kimya sənayesi, enerji təchizatına nəzarət və həddindən artıq yüklənmə/qısaqapanmadan mühafizə ehtiyaclarını qarşılayan yüksək güclü avadanlıq;

3. Ticarət və Hündürmərtəbəli Binalar: Böyük ticarət mərkəzlərinin, ofis binalarının, otellərin və s.-nin yarımstansiyalarında istifadə olunur, bina gücünün təhlükəsiz paylanmasına və dəqiq idarə olunmasına nail olmaq;

4. İctimai yarımstansiyalar: Şəhər və sənaye yarımstansiyalarında əsas orta gərginlikli elektrik paylayıcı avadanlıq kimi, regional elektrik şəbəkəsinin dayanıqlı fəaliyyətinin təmin edilməsi.

Real Dünya Tətbiqi Case

Case Study: Jiangsu Əyalətində Böyük Polad Qrupunun Rolling Mill İstehsal Xətti üçün Enerji Paylama Layihəsi

Layihə haqqında məlumat: Polad qrupunun prokat dəyirmanı sexində mövcud keçid qurğusu köhnəlirdi və tez-tez istehsal xəttinin fasiləsiz işinə təsir edən nasazlıq. Yüksək etibarlılıq orta gərginlik dəyişdirilməsi üçün keçid qurğusu tələb olunurdu.

Həll yolu: 10kV enerji paylama sisteminə uyğun 28 Usune KYN28-6KV paylayıcı qurğu seçilmişdir. 1600A nominal cərəyan və VS1 vakuum dövrəsi ilə konfiqurasiya edilmiş 31,5 kA (4s) qısamüddətli dayanıqlı cərəyan qırıcılar.

İcra nəticələri: İstifadəyə verildikdən sonra üç il ərzində avadanlıq heç bir nasazlıq olmadan işləmişdir. The beş qatlı kilidləmə sistemi səhv işləməyi effektiv şəkildə qarşısını alır və bölmələrə bölünmüş quruluşun qarşısını alır qüsurların yayılması. Prokat istehsalı xəttinin enerji təchizatı dayanıqlığı azalaraq 99,9% yaxşılaşmışdır 5 milyon yuandan çox illik dayanma itkiləri, müştəridən yüksək tərif qazanır.

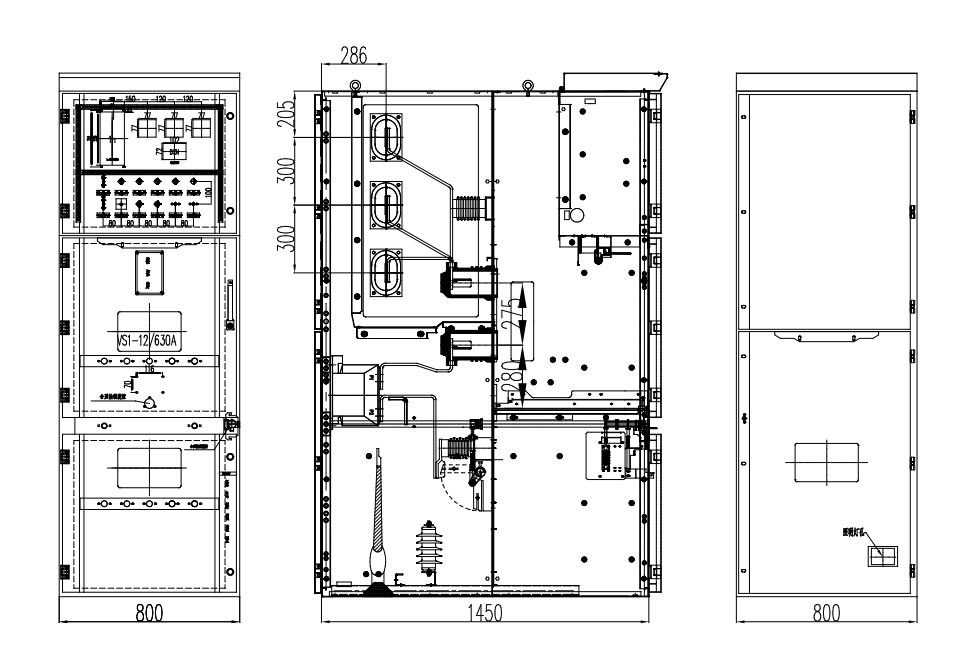

Xarici Ölçü

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Tez-tez verilən suallar

S1: Kyn28 Kommutator 6kV-nin ənənəvi sabit keçid qurğuları ilə müqayisədə əsas üstünlükləri hansılardır?

A: Ənənəvi sabit keçid qurğuları ilə müqayisədə Usune KYN28-6KV-nin ən böyük üstünlüyü onun çıxarıla bilən dizaynıdır. Elektrik açarı arabası müstəqil şəkildə hərəkət etdirilə bilər, bu da iş zamanı bütün şkafı söndürmək ehtiyacını aradan qaldırır. təmir, elektrik kəsilməsinin təsirini əhəmiyyətli dərəcədə azaldır. Eyni zamanda, metal zirehli bölmələrə bölünür strukturu və hərtərəfli beş-sübutlu kilidləmə sistemi gücləndirilmiş təhlükəsizlik təklif edir. Modul dizaynı asanlaşdırır genişlənmə və sistem inteqrasiyası, mürəkkəb enerji paylama ehtiyaclarına uyğunlaşma və nəticədə ümumi azalma həyat dövrünə qulluq xərcləri.

2-ci sual: Bu keçid qurğusu yüksək hündürlük və ya xüsusi mühitlərə uyğunlaşdırıla bilərmi? Fərdiləşdirmə dövrü nədir?

A: Bəli. 1000m-dən çox hündürlükdə olan mühitlər üçün Usune izolyasiya dizaynını və komponent seçimini optimallaşdıracaq. üçün aşındırıcı, yüksək rütubətli və tozlu mühitlər kimi xüsusi mühitlər kimi xüsusi həllər korroziyaya qarşı örtüklər, gücləndirilmiş sızdırmazlıq və toz keçirməyən maneələr təmin edilə bilər. Standart üçün istehsal dövrü xüsusi məhsullar, fərdiləşdirmənin mürəkkəbliyindən və sifariş miqdarından asılı olaraq təxminən 15-20 gündür.

3-cü sual: İstehsalçı olaraq Usune hansı satış sonrası və texniki dəstək xidmətlərini təqdim edir?

A: Mənbə fabriki olaraq, Usune tam həyat dövrü xidmətləri təqdim edir: satışdan əvvəl həll dizaynı, parametr daxildir seçim və texniki məsləhət; satış təqibi istehsalın gedişatının izlənilməsi və zavod sınaqlarını əhatə edir əməkdaşlıq; satışdan sonra pulsuz quraşdırma və istismara vermə, operator təlimi, avadanlıqlara 1 illik zəmanət, ömür boyu ehtiyat hissələri tədarükü və baxım xidmətləri və texniki ehtiyaclara 24 saat qlobal cavab təmin etmək avadanlığın sabit işləməsi.
