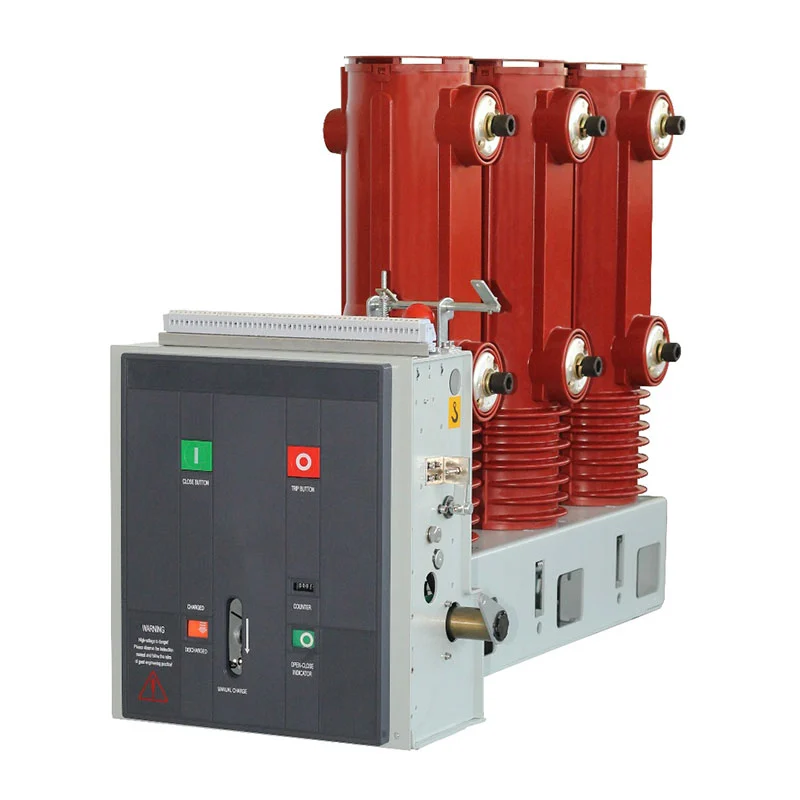

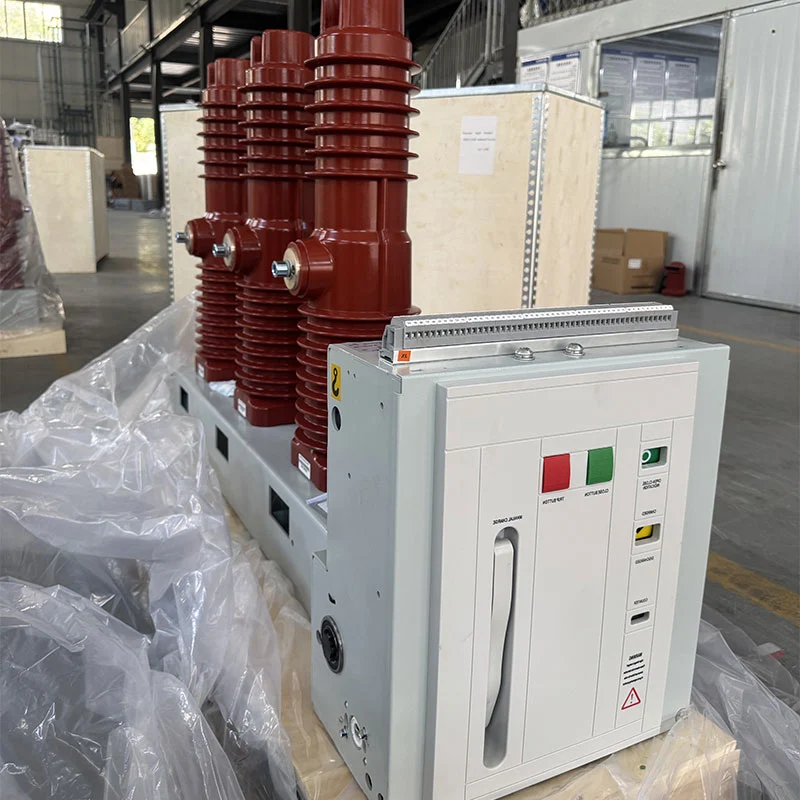

ZN85C-40.5 40.5kV qapalı vakuum açarı

Tam keçid şkaflarından fərqli olaraq, bu ZN85C-40.5 40.5kV qapalı vakuum açarı nüvəyə diqqət yetirir. güc dövrəsinin keçid funksiyası. Onun sabit yan quraşdırılmış quruluşu, modul yaylı işləmə mexanizmi və vakuum kəsilməsi texnologiyası sistemlər də daxil olmaqla 40,5 kV-lik daxili tətbiqlər üçün praktik həll təqdim edir. tez-tez keçid əməliyyatlarının tələb olunduğu yerlərdə.

Ardıcıl keçid üçün mexaniki dizayn

Modul yay işləmə mexanizmi

Əməliyyat mexanizmi xüsusi olaraq 40,5 kV-luq vakuum açarının xüsusiyyətləri üçün nəzərdə tutulmuşdur. Bu mexaniki çıxış xüsusiyyətlərinə imkan verən kəsici çərçivə daxilində quraşdırılmış modul yay mexanizmini qəbul edir vakuum kəsicinin iş tələblərinə uyğunlaşdırmaq.

Mexanizm qırıcının yuxarı və aşağı tənzimləməsi ətrafında hazırlanmışdır və onun inteqrasiya olunmuş hissəsini təşkil edir ümumi quruluş. Bu konfiqurasiya mexaniki ötürmə yolunu asanlaşdırır, eyni zamanda sabit əsas yaradır bağlama və açılış əməliyyatları.

Sabit Yan Montajlı Quruluş

Sabit yan quraşdırılmış konfiqurasiya açar kimi quraşdırılmış daxili elektrik avadanlıqları üçün nəzərdə tutulmuşdur. xüsusi keçid komponenti. Layihə dizaynından asılı olaraq, sağ çıxan xətt, üst kimi konfiqurasiyalar daxil olan və daxil edilmiş tənzimləmələr seçilə bilər.

Tam çıxarıla bilən kommutator şkafı ilə müqayisədə bu struktur layihə dizaynerinə diqqət yetirməyə imkan verir spesifikə uyğun olaraq açarın tələb olunan ilkin və ikinci dərəcəli elektrik avadanlıqları ilə inteqrasiyası sistemin təşkili.

Enerji Saxlanması və Əməliyyat Prosesi

Bahar Enerji Saxlama

Bağlanma enerjisi yay mexanizmində mexaniki olaraq saxlanılır. Enerjinin saxlanması mühərrik vasitəsilə tamamlana bilər və ya enerji saxlama tutacağı ilə əl ilə. Motorlu əməliyyat zamanı ötürücü dişli sistemi mühərriki idarə edir enerji saxlama şaftı və bağlanma yayı müəyyən edilmiş saxlanan enerji mövqeyinə çatana qədər gərginləşdirir.

Enerjinin saxlanması başa çatdıqdan sonra saxlama mexanizmi yayı yerində və enerji anbarını saxlayır göstərici müvafiq statusa dəyişir. Yardımçı açar, həmçinin mühərrik enerji təchizatını ayırır saxlanan enerji mövqeyinə çatır və açarı bağlama əmri üçün hazır edir.

Bağlama əməliyyatı

Bağlama əməliyyatı bağlama düyməsi vasitəsilə əl ilə və ya idarəetmə vasitəsi ilə elektriklə başlana bilər dövrə. Bağlayıcı elektromaqnit işləyərkən, saxlanılan yay enerjisi cam və vasitəsilə buraxılır ötürmə mexanizmi.

Birləşdirici mexanizm daha sonra izolyasiya edilmiş əməliyyat çubuğunu idarə edir və kontaktı bağlama mövqeyinə doğru hərəkət etdirir kontakt yayının sıxılması. Bağlama vuruşu tamamlandıqdan sonra, tutma mexanizmi qapalı saxlayır mövqeyi və köməkçi açar müvafiq olaraq dəyişir.

Açılış əməliyyatı

Açılış əl ilə və ya elektrik açma əmri ilə başlana bilər. Açılan buraxma mexanizmi kilidi açır bağlayıcı tutucu, kontakt və əyləc yaylarının yığılmış enerjisini vakuum kəsicisini ayırmağa imkan verir kontaktlar.

Açılış hərəkətinin son mərhələsində hidravlik tampon qalan mexaniki enerjini udur və ayırma mövqeyinə nəzarət edir. Bu əlaqələndirilmiş mexanizm idarə olunan açılış prosesini saxlamağa kömək edir.

Elektrik Nəzarət Konfiqurasiyası

Bağlama və Açma Bobinləri

Qırıcı layihə tələblərinə uyğun olaraq AC və ya DC iş gücü ilə konfiqurasiya edilə bilər. Təmin edilən konfiqurasiya elastikliyi təmin edən bağlama və açma rulonları üçün AC110/220V və DC110/220V seçimlərini ehtiva edir. müxtəlif yarımstansiyalar və sənaye idarəetmə sistemləri üçün.

Bağlama bobininin nominal gücü 288 Vt, açılış bobini də 288 Vt-da göstərilmişdir. Normal işləmə gərginlik diapazonu bağlanma bobini üçün nominal gərginliyin 85%-110%-i və açılış bobini üçün nominal gərginliyin 65%-120%-i təşkil edir.

Enerji Saxlama Motoru

Enerji saxlama mühərriki növbəti bağlama əməliyyatına avtomatik hazırlığı təmin edir. Təchiz edilmiş ZYJ220 konfiqurasiya 90W nominal giriş gücü ilə DC220V gücündən istifadə edir. Nominal işləmə gərginliyində, enerjinin saxlanması vaxt 15 saniyədən çox olmamaqla müəyyən edilir.

Bu tənzimləmə açara heç bir ehtiyac olmadan əməliyyatdan sonra yığılmış enerji vəziyyətini bərpa etməyə imkan verir davamlı əl müdaxiləsi.

40.5kV Tətbiqlər üçün Vakuum Kesintisi

Vakuum qövsü söndürmə texnologiyası

Vakuum kəsicisi açılış əməliyyatı zamanı elektrik dövrəsinin kəsilməsinə cavabdehdir. Zaman kontaktlar bir-birindən ayrıdırsa, kəsilmə prosesi bir-də deyil, vakuum kəsicinin içərisində baş verir hava izolyasiyalı keçid kamerası.

Vakuum kəsilməsi və yayla idarə olunan mexaniki ötürmənin birləşməsi kəsicini uyğun edir Etibarlı keçid performansı və təkrar əməliyyat tələb olunan daxili orta gərginlikli tətbiqlər.

Tez-tez işləmək üçün uyğundur

ZN85C-40.5 seriyasının orijinal dizaynı tez-tez keçid tələb edən tətbiqləri nəzərə alır. Fəaliyyət göstərir mexanizm 40,5 kV-luq vakuum kəsicinin xüsusiyyətlərinə uyğundur, motorlu enerji anbarı isə sistem təkrar əl ilə doldurulma ehtiyacını azaldır.

Bu, avadanlıqları kommutasiya əməliyyatlarının aparıldığı sənaye obyektləri, yarımstansiyalar və elektrik stansiyaları üçün uyğun edir normal elektrik sisteminin idarə edilməsinin bir hissəsini təşkil edir.

Tipik Tətbiq Sahələri

Elektrik stansiyaları

Qırıcı enerji istehsalında daxili enerji paylama və elektrik idarəetmə sistemlərinə daxil edilə bilər elektrik sxemlərinin etibarlı kommutasiyası və qorunması tələb olunan qurğular.

Yarımstansiyalar

Yarımstansiyalarda sabit daxili konfiqurasiya müvafiq yüksək gərginlikli elektrik şəbəkəsinə inteqrasiya oluna bilər. sistem ilkin dövrə quruluşuna, idarəetmə sxeminə və mühafizə tələblərinə uyğun olaraq.

Sənaye və Mədən Müəssisələri

Əhəmiyyətli elektrik yükləri olan sənaye və mədən obyektləri üçün kəsici keçid təmin edə bilər və daxili enerji paylama sistemlərində qoruma funksiyaları yerinə yetirir və müntəzəm tələb olunan tətbiqlər üçün uyğundur keçid əməliyyatları.

Uzaqdan İdarəetmə ilə Elektrik Sistemləri

Bağlama və açma əməliyyatları elektriklə idarə oluna bildiyi üçün açarı bir ilə birləşdirilə bilər layihə dizaynına uyğun olaraq yerli və ya uzaqdan əməliyyat üçün müvafiq ikinci dərəcəli idarəetmə sistemi.

Əsas Texniki Konfiqurasiya

Əməliyyat mühiti

Daxili Xidmət Şərtləri

Avadanlıq daxili quraşdırma üçün nəzərdə tutulub və yüksək gərginlik üçün uyğun mühitdə istifadə edilməlidir elektrik avadanlıqları. Son layihədə ətraf mühitin temperaturu, rütubəti, hündürlüyü, ventilyasiya və nəzərə alınmalıdır tam elektrik konfiqurasiyasını təyin edərkən ətraf mühitin digər şərtləri.

Quraşdırma Tələbləri

Qırıcı güclü vibrasiya, təsir və ya aşındırıcı ətraf mühit şəraiti olmayan yerdə quraşdırılmalıdır. Quraşdırma tənzimləməsi həmçinin avadanlığın ətrafında kifayət qədər əməliyyat və texniki xidmət sahəsini təmin etməlidir açarın və əlaqəli elektrik komponentlərinin tələb olunan mexaniki uyğunluğunu təmin edin.

Standartlar və Keyfiyyət Təminatı

İstehsalın İdarə Edilməsi

Zhejiang Usune Electric Co., Ltd. məhsulun keyfiyyətini, ətraf mühiti əhatə edən inteqrasiya olunmuş idarəetmə sistemini tətbiq edir idarəetmə və əməyin mühafizəsi və təhlükəsizliyi. Şirkət ISO 9001, ISO 14001 və ISO 45001 sertifikatlarına malikdir, komponent seçimindən montaj və yoxlamaya qədər nəzarət edilən istehsal proseslərinin dəstəklənməsi.

IEC, GB və CE uyğunluğu

Məhsul elektrik parametrləri və konfiqurasiyaları ilə tətbiq olunan IEC və GB standartlarına uyğun olaraq hazırlanmışdır. xüsusi layihə tələblərinə uyğun olaraq müəyyən edilir. Tətbiq olunanlar üçün CE sertifikatı da mövcuddur beynəlxalq layihələr üçün əlavə sənəd dəstəyi təmin edən məhsul konfiqurasiyası.

Mühəndislik Layihəsi Referansı

Cas-kosmik raket buraxılışı layihəsi

ZN85C-40.5 40.5kV qapalı vakuum açarı Cas-space Rocket Launch Project-də istinad edilmişdir. tələbkar bir Usune yüksək gərginlikli elektrik avadanlıqları üçün praktiki mühəndislik tətbiqi nümunəsi təmin edir sənaye mühiti.

Məhsulun müqayisəsi

Circuit Breaker vs. Tam Kommutator

ZN85C-40.5 40.5kV qapalı vakuum açarı ilk növbədə keçid və qoruyucu komponentdir, eyni zamanda tam çəkilə bilən keçid qurğusu paneli açarı şinlər, kabel bölmələri, idarəetmə avadanlığı ilə birləşdirir, qoruyucu qurğular və şkafın digər komponentləri. Buna görə də, layihənin tələb etdiyi zaman kəsici daha uyğundur daha böyük elektrik sisteminə inteqrasiya üçün xüsusi 40,5 kV kommutasiya cihazı.

Usune Layihə Dəstəyi

Elektrik çertyojlarına əsaslanan konfiqurasiya

Usune müştərinin tək xətt diaqramına, nominal gərginliyə, nəzarət gücü, quraşdırma təşkili və istismar tələbləri. Bu yanaşma seçilmişin təmin edilməsinə kömək edir açarı ətrafdakı ilkin və ikinci dərəcəli elektrik avadanlığı ilə uyğun gəlir.

Fərdi elektrik parametrləri

Xüsusi nəzarət gərginliyi, quraşdırma tənzimləmələri və ya istismar tələbləri olan layihələr üçün texniki konfiqurasiya istehsaldan əvvəl müzakirə edilə bilər. Bu, ZN85C-40.5 40.5kV Daxili Vakuum Açarına imkan verir sabit standart konfiqurasiyaya güvənməkdənsə, faktiki elektrik sisteminə uyğunlaşdırılmalıdır.

Tez-tez verilən suallar

Bu məhsulun əsas tətbiqi nədir?

Elektrik stansiyalarında elektrik nəzarəti və mühafizəsi üçün nəzərdə tutulmuş qapalı 40,5 kV-luq vakuum açarıdır, yarımstansiyalar, sənaye obyektləri və mədən müəssisələri.

Qırıcı sabitdir, yoxsa çıxarıla bilər?

ZN85C-40.5 çıxarıla bilən trolley strukturundan daha çox yan tərəfə quraşdırılmış sabit konfiqurasiyadan istifadə edir.

Onu əl ilə idarə etmək olarmı?

Bəli. Yay mexanizmi enerjinin əl ilə saxlanmasını və əllə işləməyi dəstəkləyir, elektriklə işləmə də mövcuddur.

Hansı nəzarət gərginlikləri mövcuddur?

Bağlama və açılış rulonları layihə tələblərinə uyğun olaraq AC110/220V və ya DC110/220V üçün konfiqurasiya edilə bilər.

Enerji saxlama prosesi nə qədər çəkir?

ZYJ220 motor konfiqurasiyasının müəyyən edilmiş enerji saxlama müddəti nominal gərginlikdə ≤15 saniyədir.

Tez-tez keçid üçün uyğundurmu?

Bəli. Məhsul tez-tez işləməyi tələb edən tətbiqlər üçün nəzərdə tutulmuşdur şərtlər və texniki konfiqurasiya.

Usene açarı fərdiləşdirə bilərmi?

Bəli. Usune məhsulu layihə təsvirlərinə, elektrik parametrlərinə, nəzarət tələblərinə və uyğun olaraq konfiqurasiya edə bilər quraşdırma şərtləri.
