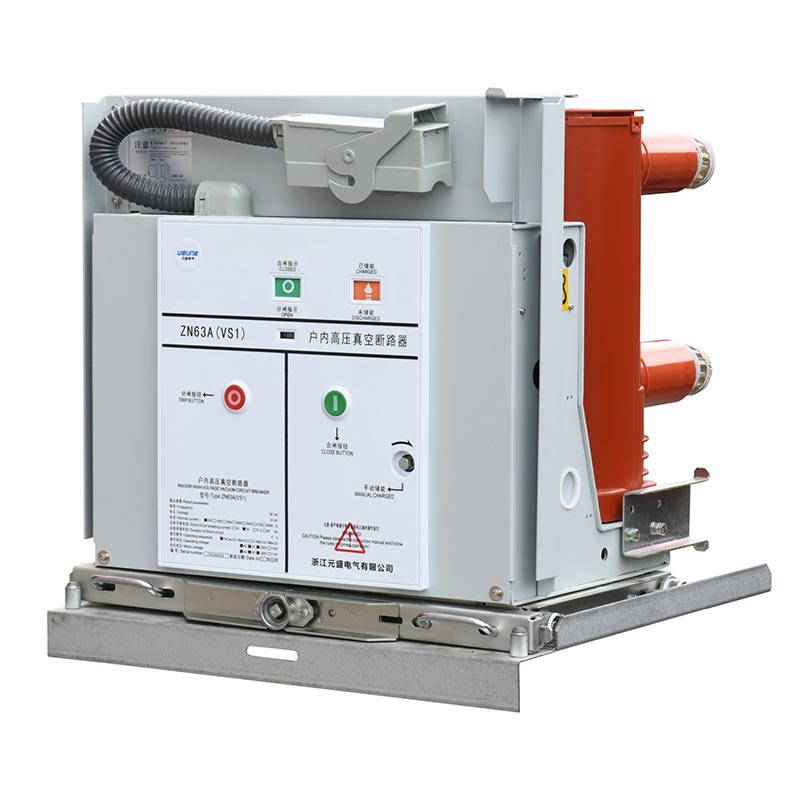

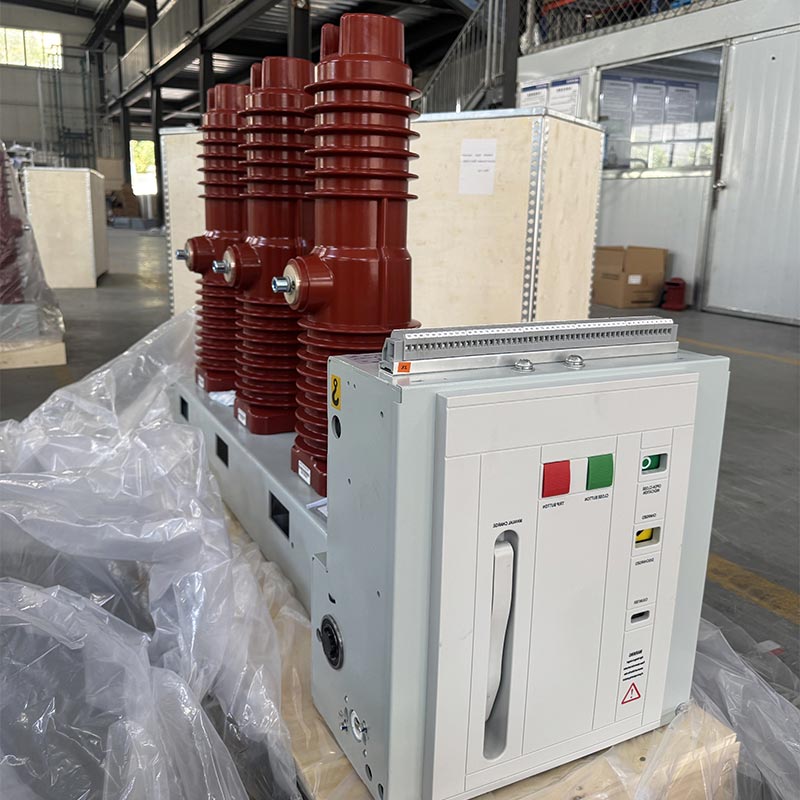

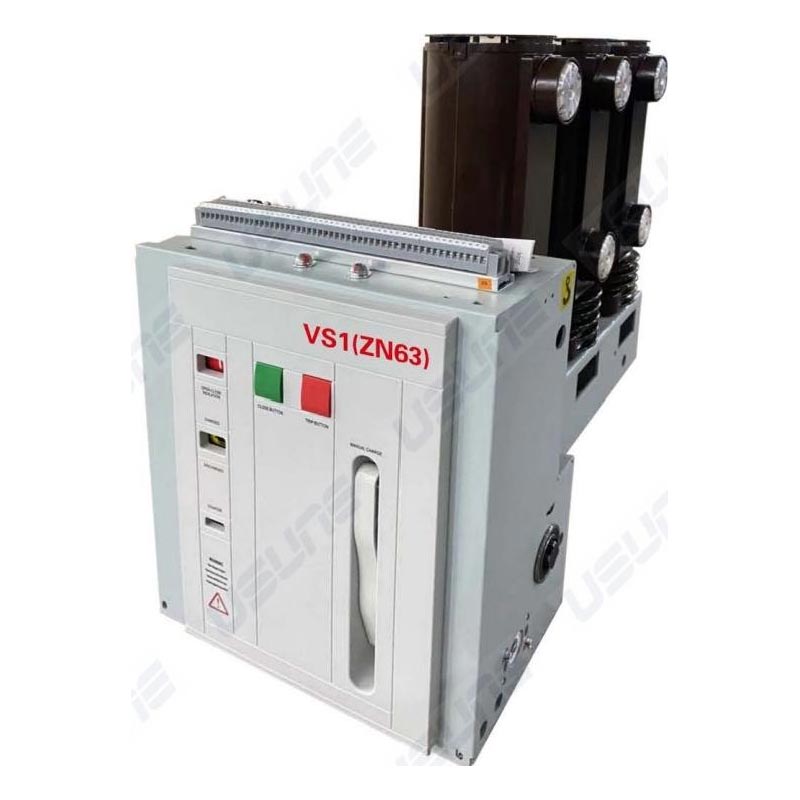

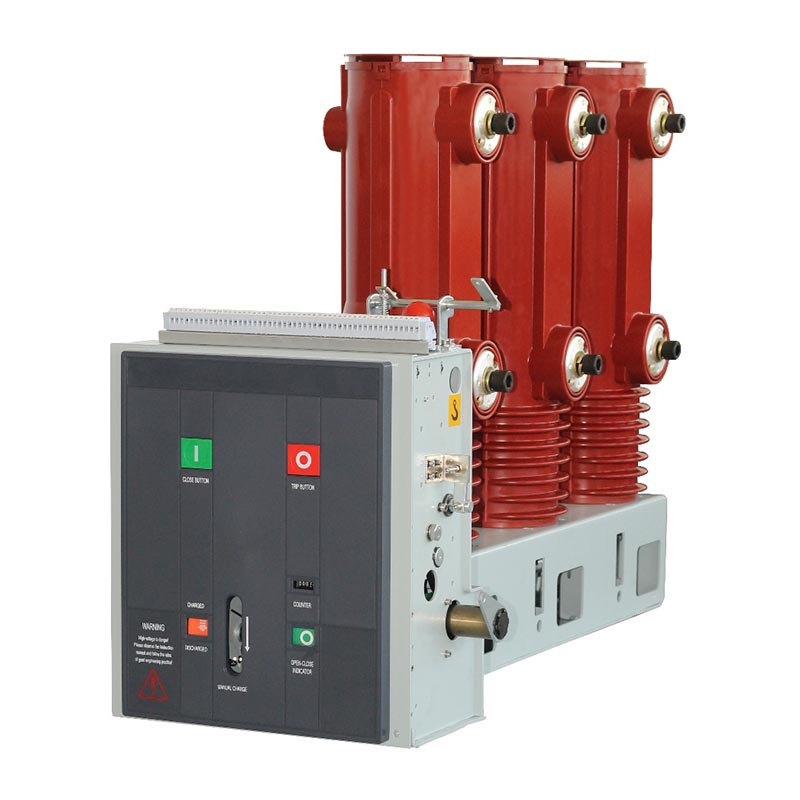

Yandan quraşdırılmış qapalı vakuum açarı

Usune tərəfə quraşdırılmış qapalı vakuum açarı, əsasən sabit sistemlərdə istifadə olunan sabit yüksək gərginlikli keçid qurğusudur. keçid qurğusu. Müstəqil olaraq istifadə edilə bilər və ya halqa şəbəkəsi enerji təchizatı sistemlərinə, qutu tipli transformatorlara, və müxtəlif qeyri-standart enerji təchizatı sistemləri. Onun əsas üstünlüyü vakuum qövs söndürmə texnologiyasındadır, Ənənəvi qövs söndürmə vasitələrinin yaratdığı çirklənmə və zərərdən qaçınmaq, enerji təchizatını effektiv şəkildə yaxşılaşdırmaq təhlükəsizlik və sabitlik. Bu məhsul müstəqil olaraq Usune'nin fabriki tərəfindən yetkin şəkildə hazırlanmış və istehsal edilmişdir istehsal prosesləri və ciddi keyfiyyətə nəzarət, müxtəlif komplekslər altında sabit və etibarlı işləməyi təmin edir şərtlər.

Məhsul Standartları və Səlahiyyəti Məhsulun etibarlılığını və uyğunluğunu təmin etmək üçün Usune Side quraşdırılmış qapalı tozsoran Circuit Breaker GB/T1984-2014 "Yüksək" daxil olmaqla nüfuzlu yerli və beynəlxalq standartlara ciddi şəkildə riayət edir. Gərginlikli dövrə açarları", JB3855-1996 "3.6~40.5KV Daxili Yüksək Gərginlikli Vakuum Açarları" və DL/T403-2000 "12 ~ 40.5KV vakuum açarları texniki şərtləri sifariş edir" və müvafiq tələblərə cavab verir. IEC62271-100:2008. Hər bir məhsul fabrikdən çıxmazdan əvvəl ciddi zavod yoxlamasından keçir və bütün texniki parametrlər dizayn tələblərinə cavab verir, Usune-nin məhsulun keyfiyyətinə sadiqliyini nümayiş etdirir və təhlükəsiz istifadəni təmin edir. istifadəçilər.

Əməliyyat mühiti və tətbiqi

Yandan quraşdırılmış qapalı vakuum açarı müxtəlif mühitlərə yüksək dərəcədə uyğunlaşır və aşağıdakı daxili iş şəraiti:

1. Mühit temperaturu: Maksimum +40℃, Minimum -15℃
2. Mühitin Rütubəti: Gündəlik orta nisbi rütubət ≤95%, aylıq orta ≤90%; gündəlik orta buxar təzyiqi ≤22×10⁻³MPa, aylıq orta ≤1.8×10⁻³MPa
3. Hündürlük: 1000m-dən çox olmayan
4. Seysmik İntensivlik: 8 dərəcədən çox olmayan
5. Atmosfer Mühiti: Əhəmiyyətli toz, tüstü, aşındırıcı və alışan qazlar, buxarlar və ya duz spreyi yoxdur çirklənmə.

Qeyd: Faktiki əməliyyat mühiti yuxarıdakı normal tələbləri aşırsa, lütfən, ilə məsləhətləşin müvafiq məhsul həllini fərdiləşdirmək üçün peşəkar istehsalçı Usune.

Struktur və Funksiya

1. Ümumi struktur

Yandan quraşdırılmış qapalı vakuum açarı əməliyyat mexanizminin öndən arxaya düzülməsini qəbul edir və qövs söndürmə kamerası. Əsas keçirici dövrə üç fazalı döşəməyə quraşdırılmış tipdir. Vakuum kəsici epoksi qatranı APG prosesindən istifadə edilməklə hazırlanmış boru şəklində izolyasiya silindrinin içərisinə uzununa quraşdırılmışdır. Bu sürünməyə qarşı əla performans təmin edir, kəsici səthdə toz yığılmasını əhəmiyyətli dərəcədə azaldır, onun fəaliyyətinə xarici amillərin təsirinin qarşısını almaq, hətta nəmli və yüksək izolyasiya performansını təmin etmək çox çirklənmiş mühitlər.

2. Fəaliyyət Mexanizminin Strukturu

Əməliyyat mexanizmi əl və elektrik enerjisinin saxlanmasını dəstəkləyən müstəvi yayla idarə olunan mexanizmdir. The əməliyyat mühərriki kəsicinin ön şkafına quraşdırılmışdır. Kabinet beş məclisə bölünür enerji saxlama, ötürmə, açma və tampon komponentlərini yerləşdirən dörd aralıq bölmə ilə boşluqlar müvafiq olaraq. Məhsul kəsici və işləmə mexanizmini vahid dizaynda birləşdirir, yüksəkliyi təmin edir mexanizmin əməliyyat göstəriciləri ilə kəsicinin açılması və bağlanması arasında uyğunluq dərəcəsi tələblər. Bu, lazımsız aralıq addımları azaldır, enerji istehlakını və səs-küyü azaldır və yaxşılaşdırır əməliyyat etibarlılığı.

Əsas Spesifikasiyalar və Texniki Parametrlər

Quraşdırma və istismara vermə

1. Elektrik açarının zədələnməsini yoxlayın. Zədələnmişsə, dərhal istifadəni dayandırın.
2. Çirkləndiriciləri (xüsusilə izolyasiya səthindən) çıxarın. Daşınma zamanı yaranan çirkləndiricilər və ya saxlama məhsulun izolyasiya performansına təsir göstərə bilər.
3. Enerji yığmaq və tələb olunduqda bağlama/açma əməliyyatlarını yerinə yetirmək üçün elektrik açarını əl ilə idarə edin, enerji saxlama statusunun və bağlanma/açılma vəziyyətinin göstəricilərinin normal olub-olmadığını müşahidə etmək.
4. Enerji saxlamaq və işləmə gücündən istifadə edərək bağlama/açma əməliyyatlarını yerinə yetirmək üçün elektrik açarını işlədin təchizatı, enerji saxlama vəziyyətinin və mövqe göstəricilərinin normal olub olmadığını yoxlamaq.
5. Əl arabası tipli elektrik açarının işləməsi: Təkan tutacağını itələyici dəliyə daxil edin, saat əqrəbi istiqamətində fırladın. 300±3 mm ümumi təkan vuruşu ilə geri çəkmək üçün irəli və saat yönünün əksinə; açıq vəziyyətdə, hamar bir şəkildə hərəkət etdirin iş və ya sınaq vəziyyətinə, "klik" səsi eşidilənə qədər sapı orta sürətlə 30 dəfə fırladın, yerində olduğunu göstərir (itək mexanizmini zədələməmək üçün həddindən artıq güc tətbiq etməyin). Bu zaman, müvafiq mövqe göstəriciləri (S8, S9) aktivləşdiriləcək.

Qeyd: Bağlayıcı bloklama qurğusundan istifadə edərkən, kilidini açmaq üçün bloklama dövrəsinin enerji təchizatı qoşulmalıdır bağlamadan əvvəl; paketi açarkən, elektrik açarının dirsəyini qaldıraraq qablaşdırma tələblərinə uyğun işləyin ağır zərbə və vibrasiyadan qaçaraq aşağı çıxan qolun yük altında olmasını təmin etmək; kimi qaldırıcı qurğunu çıxarın kabinetə yerləşdirməzdən əvvəl tələb olunur.

Real Dünya Tətbiqi Case Study

Case: Cənubi Çindəki böyük bir sənaye parkı 50 ədəd Usune yan quraşdırılmış qapalı vakuum açarı (model) satın aldı VS1-12/1250-25) istehsal sexinin enerji paylama sistemi üçün. Parkda çoxsaylı istehsal xətləri fəaliyyət göstərir alternativ olaraq, tez-tez gücün dəyişdirilməsini və qısaqapanma cərəyanının kəsilməsində yüksək etibarlılığı tələb edir. ildən 2024-cü ildə quraşdırılması və istismara verilməsi, məhsullar ardıcıl 12 ay ərzində nasazlıq olmadan stabil işləyir, enerji sisteminin effektiv qorunması və idarə edilməsi, avadanlığın dayanma vaxtının azaldılması və parkın yaxşılaşdırılması istehsal səmərəliliyi. Yerli Çin tədarükçüsü kimi Usune tam yerində quraşdırma təlimatı və müştəridən yüksək tərif qazanan satış sonrası texniki xidmətlər.

Tez-tez verilən suallar

1-ci sual: Əgər elektrik açarının faktiki iş mühiti normal tələbləri üstələyirsə?

A1: Əgər ətraf mühitin temperaturu, rütubəti, hündürlüyü və s. normal tələbləri aşırsa, lütfən əlaqə saxlayın istehsalçı, Usene, dərhal. Peşəkar texniki komanda yerində sorğu keçirəcək və a xüsusi altında elektrik açarının sabit işləməsini təmin etmək üçün xüsusi mühitə uyğunlaşdırılmış məhsul həlli şərtlər. Məsul təchizatçı kimi Usune hər bir müştəri üçün fərdi həllər təqdim etməyə sadiqdir.

2-ci sual: İstifadə müddətini uzatmaq üçün Usune Side quraşdırılmış qapalı vakuum açarını necə saxlamaq olar?

A2: Müntəzəm texniki qulluq əsasən üç məqamı əhatə edir: Birincisi, çirklənmənin qarşısını almaq üçün izolyasiya səthini mütəmadi olaraq təmizləyin izolyasiya performansına təsir edən yığılma; ikincisi, mütəmadi olaraq enerji saxlama vəziyyətini yoxlayın, açma/bağlama göstəriciləri və boşluqların və ya zədələnmələrin olmaması üçün naqillər; üçüncüsü, əl və elektriklə işləmək əməliyyat mexanizminin çevikliyini və etibarlılığını yoxlamaq üçün hər 6 aydan bir əməliyyat testləri. Bundan əlavə, fabrik istifadəçilərə məhsulu saxlamağa kömək etmək üçün ətraflı texniki təlimat və satışdan sonrakı təlimatlar təqdim edir elmi cəhətdən.
