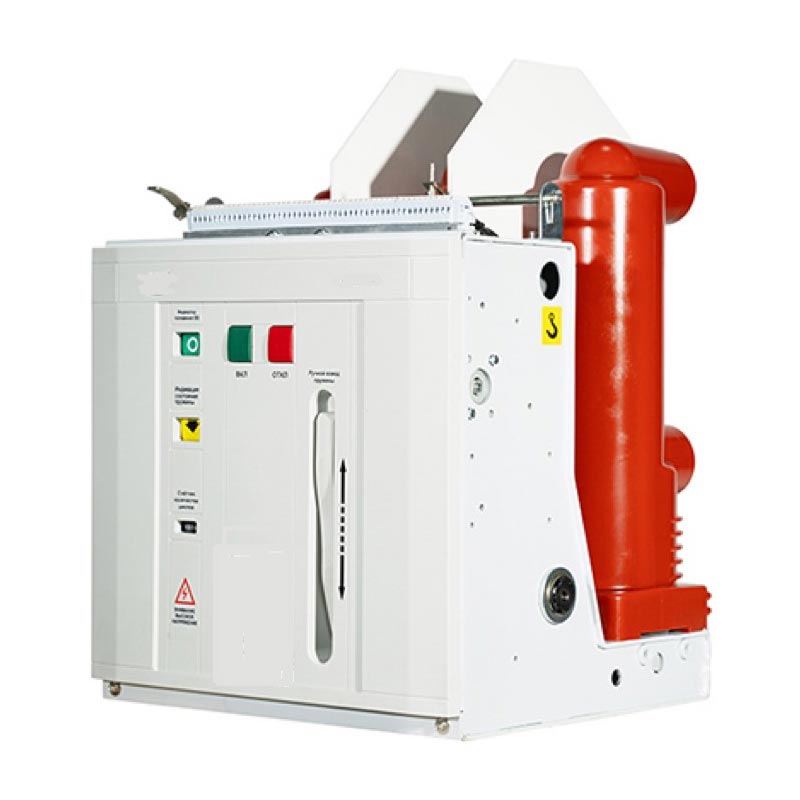

Daxili yüksək gərginlikli vakuum açarı

Usune VS1(ZN63)-12 seriyalı qapalı yüksək gərginlikli vakuum açarı əsas elektrik mühafizəsi və nəzarətidir. 12kV enerji sistemləri üçün cihaz. Yayla idarə olunan mexanizmin və elektrik açarının gövdəsinin inteqrasiya olunmuş dizaynı aralıq ötürmə əlaqələrini azaldır, enerji istehlakını və səs-küyü azaldır və məhsulun işini yaxşılaşdırır etibarlılıq. Əsas dövrə, kəsicinin miniatürləşdirilməsinə nail olmaqla, inteqral şəkildə bərkidilmiş dirəklərdən istifadə edir, ətraf mühitə uyğunlaşma qabiliyyətini və xidmət müddətini artırmaq və əksər ssenarilərdə baxımsız işləməyə imkan vermək.

Məhsul Üstünlükləri

1.Yüksək Etibarlılıq

Vakuum kəsici uzunlamasına epoksi qatranı APG ilə hazırlanmış boru izolyasiya silindrinin içərisinə quraşdırılmışdır, mükəmməl sürüşmə müqavimətini təmin edir və toz yığılmasının və xarici müdaxilənin qarşısını effektiv şəkildə alır. Bu rütubətli və çox çirklənmiş mühitlərdə belə stabil işləyə bilir.

2.Flexible Konfiqurasiya

O, sabit quraşdırma qurğusu kimi dizayn edilə bilər və ya çekmece qurğusu yaratmaq üçün xüsusi ötürücü ilə təchiz oluna bilər. Bu KYN28A-12 (GZS) tipli mərkəzə quraşdırılmış çekmece tipli keçid qurğusuna mükəmməl uyğun gəlir. Sabit tip də istifadə edilə bilər XGN seriyalı sabit keçid qurğusu.

3. Tez-tez işləməyə uyğunlaşır

Vakuum kəsilməsinin unikal üstünlüklərindən istifadə edərək, o, xüsusilə tələb olunan ssenarilər üçün uyğundur. nominal əməliyyat cərəyanında tez-tez işləmə və qısaqapanma cərəyanının təkrar kəsilməsi, güclü təklif edir praktiklik.

4. Standarta uyğunluq

GB/T1984-2014 "Yüksək gərginlikli dövrə açarları", JB3855-1996 "3.6~40.5kV Daxili Yüksək Gərginlik" standartlarına ciddi şəkildə riayət edir. Vakuum Açarları", DL/T403-2000 "12~40.5kV Vakuum Açarları Texniki Şərtlərin Sifarişi" və IEC62271-100:2008 standartları, səlahiyyətli keyfiyyət təminatını təmin edir.

Texniki Parametrlər

Struktur və Funksiya

1.Ümumi struktur

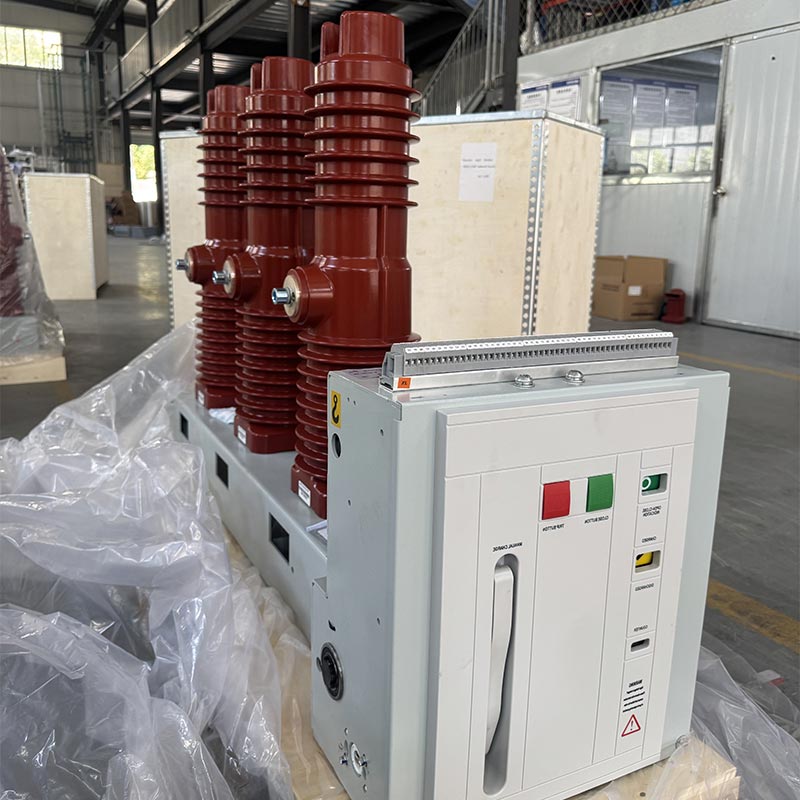

Usune VS1(ZN63)-12 qapalı yüksək gərginlikli vakuum açarı əməliyyat sistemi ilə inteqrasiya olunmuş bir quruluş qəbul edir. mexanizmi və ön və arxa təşkil qövs-söndürmə kamerası. Əsas keçirici dövrə üç fazalıdır döşəməyə quraşdırılmış quruluş. Bu unikal dizayn qövs söndürmə kamerasında toz yığılmasını əhəmiyyətli dərəcədə azaldır səthi, vakuum qövs söndürmə kamerasının xarici amillərin təsirinə məruz qalmasının qarşısını alır. Hətta rütubətli və çox çirklənmiş mühitlərdə, o, əla müqavimət gərginliyini və yüksək müqavimətini saxlayır, oxşar performansını göstərir məhsullar.

2.Əməliyyat Mexanizminin Strukturu

İşləmə mexanizmi həm əl, həm də elektrik enerjisinin saxlanması ilə müstəvi yayla idarə olunan mexanizmdir funksiyaları. İşləyən mühərrik qövs söndürmə kamerasının qarşısındakı şkafda yerləşir. Kabinetdir hər birində enerji saxlama, ötürmə, açma və işləmə mexanizminin bufer komponentləri. Qövs söndürmə kamerasının inteqrasiya olunmuş dizaynı və işləmə mexanizmi əməliyyat mexanizminin performansı ilə iş arasında yüksək dərəcədə uyğunluğu təmin edir qövs söndürmə kamerasının açılması və bağlanması tələbləri, lazımsız komponentlərin azaldılması, enerjinin azaldılması istehlak və səs-küy və elektrik açarının işləmə etibarlılığının yaxşılaşdırılması.

Əməliyyat mühiti

1. Mühit temperaturu: Maksimum +40℃, Minimum -15℃
2. Mühitin Rütubəti: Gündəlik orta nisbi rütubət ≤95%; Aylıq orta nisbi rütubət ≤90%; Gündəlik orta su buxarının təzyiqi ≤22×10⁻³MPa; Aylıq orta su buxarının təzyiqi ≤1,8×10⁻³MPa
3. Hündürlük: 1000m-dən çox olmayan
4. Seysmik İntensivlik: 8 dərəcədən çox olmayan
5. Atmosfer Mühiti: Əhəmiyyətli toz, tüstü, aşındırıcı və ya alışan qazlar, buxarlar və ya duz spreyi yoxdur ətrafdakı havanın çirklənməsi.

Qeyd: Yuxarıdakı normal iş mühiti şərtləri aşılırsa, lütfən, istehsalçımızla məsləhətləşin məhsulu faktiki iş şəraitinə uyğunlaşdırmaq üçün əvvəlcədən.

Quraşdırma və istismara vermə

1. Daşınma və saxlama zamanı elektrik açarının zədələnməsini yoxlayın. Hər hansı bir zədə aşkar edilərsə, istifadəni dayandırın dərhal və satış sonrası dəstək üçün təchizatçımızla əlaqə saxlayın.
2. Kirləri (xüsusilə izolyasiya səthindən) çıxarın. Daşınma və ya saxlama zamanı yaranan kir təsir göstərə bilər məhsulun izolyasiya performansı və hətta təhlükəsizlik təhlükələrinə səbəb ola bilər.
3. Enerji saxlamaq, bağlamaq və açmaq üçün qaydalara uyğun olaraq elektrik açarını əl ilə idarə edin, olub olmadığını müşahidə edin. enerji saxlama statusu və açıq/bağlama mövqe göstəriciləri normaldır.
4. Enerji yığmaq, bağlamaq və açmaq üçün işləyən enerji təchizatından istifadə edərək elektrik açarını işlədin. enerji saxlama statusu və açıq/bağlama mövqe göstəriciləri normaldır.

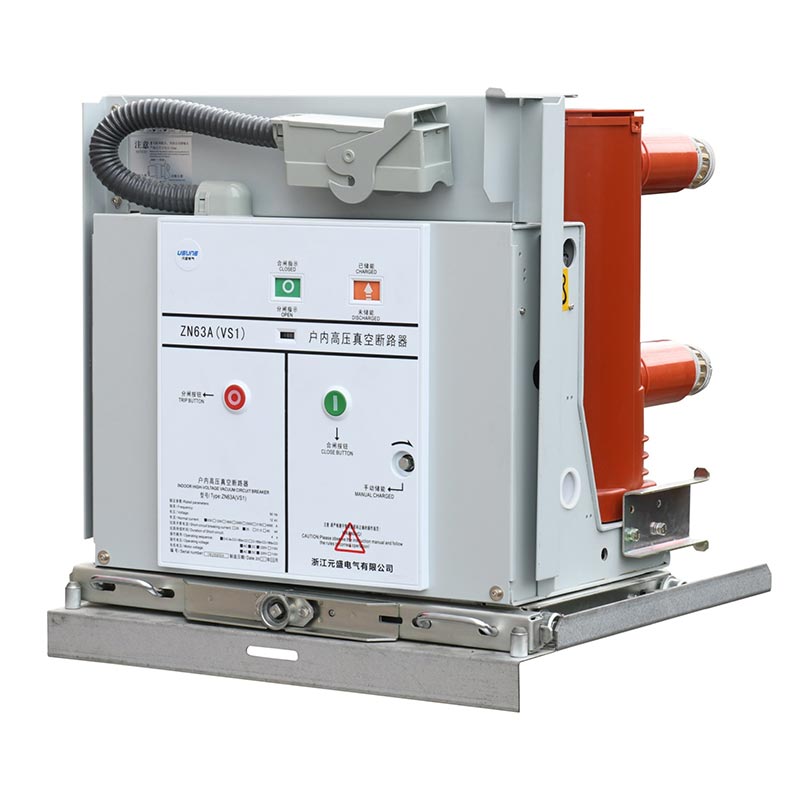

5. Əl arabası tipli elektrik açarının işləməsi: Təkan tutacağını itələyici dəliyə daxil edin, saat əqrəbi istiqamətində çevirin. 300±3 mm ümumi irəliləmə vuruşu ilə irəli və geri çəkilmək üçün saat yönünün əksinə; açıq vəziyyətdə, rəvan "klik" səsi eşidilənə qədər sapı orta sürətlə 30 dəfə çevirərək onu iş və ya sınaq vəziyyətinə keçirin, düzgün vəziyyətdə olduğunu göstərən (itək mexanizmini zədələməmək üçün həddindən artıq güc tətbiq etməyin) və eyni zamanda, müvafiq mövqe göstəricisi dövrəsi birləşdiriləcəkdir.

Qeyd: Bağlayıcı bloklama cihazı seçilərsə, bloklama dövrəsinin enerji təchizatı qoşulmalıdır dövrəni bağlamadan əvvəl kilidini açın.

Real Dünya Tətbiqi Case

Case Study: Şəhər Ticarət Kompleksinin Elektrik Paylanması Layihəsi

Əsas biznes rayonunda 150,000㎡ ticarət kompleksi (ticarət mərkəzi, ofis binası və oteli birləşdirən) Hangzhou, Çin, sabit performanslı, tez-tez uyğunlaşa bilən yüksək gərginlikli elektrik açarları tələb olunur. əməliyyat və ümumi enerji təchizatının davamlılığını təmin etmək üçün yüksək təhlükəsizlik. Müxtəlif variantları müqayisə etdikdən sonra müştəri Usune VS1-12/630-25 əl arabası tipli qapalı yüksək gərginlikli vakuum açarı seçdi, 20 ədəd yerləşdirdi kompleksin yüksək və aşağı gərginlikli elektrik paylama sisteminin qısaqapanmadan qorunması və yükə nəzarəti idarə etmək. İstifadəyə verildikdən sonra heç bir nasazlıq olmadan stabil işləyir, nasazlığın izolyasiya müddəti 0,3 saniyəyə endirilir, elektrik avadanlıqlarının normal işləməsini səmərəli şəkildə təmin etmək və müştəridən yüksək qiymət almaq.

Tez-tez verilən suallar

1-ci sual: Daxili yüksək gərginlikli vakuum açarı normal diapazondan kənar bir mühitdə istifadə edilərsə nə olacaq?

A1: Faktiki iş mühiti normal şərtləri (məsələn, 1000 m-dən yuxarı hündürlük, ətraf mühitin temperaturu) keçərsə -15℃-dən aşağı və ya +40℃-dən yuxarı və s.), əvvəlcədən istehsalçımızla məsləhətləşmək lazımdır. Fabrikimiz olacaq izolyasiya performansının artırılması və optimallaşdırılması kimi faktiki ekoloji parametrlərə əsaslanan məhsulları fərdiləşdirin sızdırmazlıq strukturları, hədəf mühitdə sabit işləməyi təmin etmək.

2-ci sual: İstifadə müddətini uzatmaq üçün Usune VS1-12 seriyalı elektrik açarlarını necə saxlamaq olar?

A2: Məhsul baxımsız işləməyə nail olmaqla inteqrasiya olunmuş bərkimiş dirək və inteqrasiya edilmiş quruluşu qəbul edir normal istifadə altında. Yalnız dövrə açarının səthinin təmizliyinə (xüsusilə izolyasiyaya) vaxtaşırı yoxlanılır səthi), toz və kirin təmizlənməsi, açıq/bağlı mövqe göstəricilərinin və enerji saxlama vəziyyətinin müşahidəsi tələb olunur. Hər hansı bir anormallıq aşkar edilərsə, dərhal məhsulun istifadəsini dayandırın və təchizatçımızla əlaqə saxlayın daha çox zərərin qarşısını almaq üçün peşəkar satış sonrası texniki xidmət.

3-cü sual: Usune VS1-12 seriyalı elektrik açarları digər marka keçid cihazları ilə uyğun gəlirmi?

A3: Bəli. Məhsul milli və beynəlxalq standartlara uyğun hazırlanmışdır və tam uyğundur KYN28A-12 (GZS) tipli mərkəzə quraşdırılmış çekmece tipli keçid qurğusu və XGN seriyalı sabit keçid qurğusu. Bundan əlavə, bizim istehsalçı məhsulun ölçülərini və interfeyslərini xüsusi keçid qurğusunun modelinə uyğun olaraq tənzimləyə bilər uyğunluğu təmin etmək üçün müştəri. Satın almadan əvvəl, lütfən, təchizatçımıza keçid qurğusunun parametrlərini təqdim edin peşəkar uyğunluq məsləhəti.
