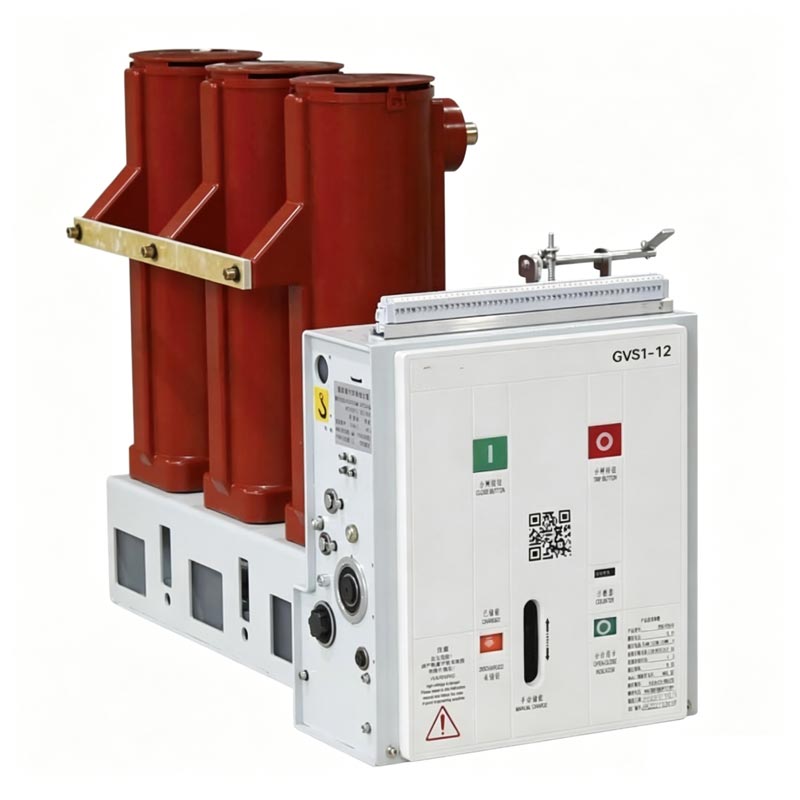

Hv Daxili Vakuum Açar

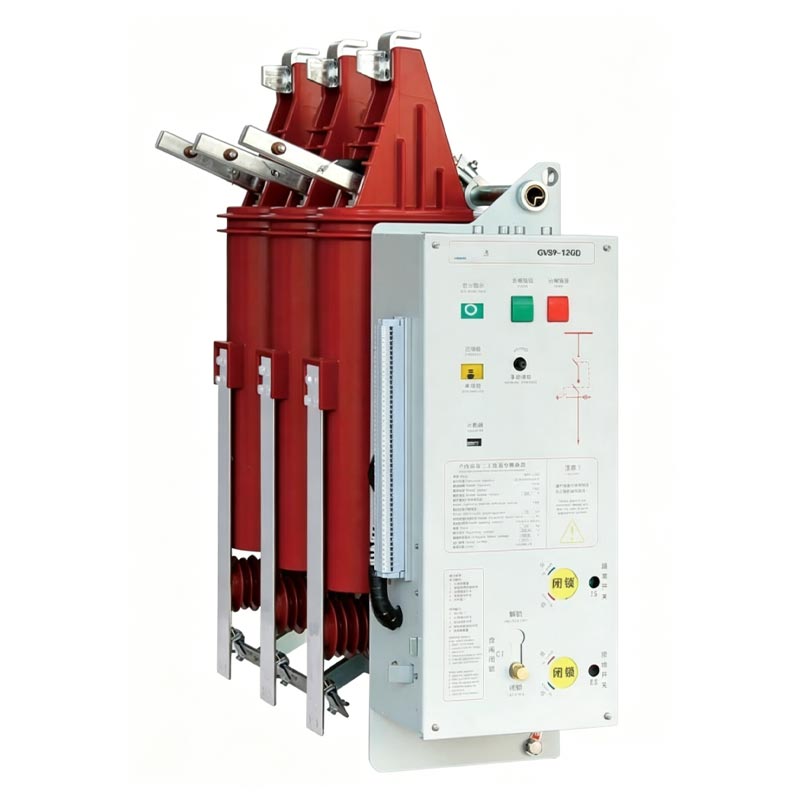

HV qapalı vakuum açarı daxili yüksək gərginlikli üç mövqeli vakuum açarıdır. "təhlükəsiz, etibarlı, səmərəli, texniki xidmət tələb olunmayan və bütün ssenarilərə uyğunlaşdırıla bilən". 3.6-12kV güc üçün uyğundur sistemlər, ənənəvi elektrik açarlarının ağrı nöqtələrinə müraciət edir və güc üçün əsas qoruma vahidi kimi xidmət edir şəbəkələr və sənaye avadanlıqları.

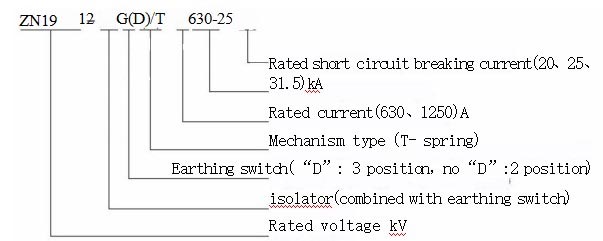

Maddə kodu və mənası

Qeyd: Torpaqlama açarı yoxdursa, torpaqlama əməliyyat mili bir-birinə bağlanan şaft kimi çıxış edir və ölçülər dəyişməz qalır.

Əsas üstünlüklər

1. Üstün Elektromexaniki Performans və Uzun Ömür

Sabit mexaniki quruluş və əla elektrik performansı. Mexanik istifadə müddəti 3000 dövrə çatır ayırıcı açarları, elektrik açarları üçün 10000 dövrə və torpaqlama açarları üçün 3000 dövrə. Əsas dövrə ətraf mühitə uyğunlaşma qabiliyyətini və izolyasiyanın etibarlılığını yaxşılaşdıraraq, bərk vəziyyətdə quraşdırılmış dirəklərdən istifadə edir, baxımsız əməliyyat və texniki xidmət xərclərinin azaldılması.

2. Modul dizayn və rahat əməliyyat

Modul çərçivə bir neçə əsas komponenti birləşdirir və miniatürləşdirilmiş dizayna nail olur. Əməliyyat mexanizmi bilər əllə işləmə, AC/DC enerji saxlama və uzaqdan idarəetməni dəstəkləyən müstəqil şəkildə dəyişdirilməli və saxlanılmalıdır, müxtəlif əməliyyat ehtiyaclarına uyğunlaşma və səmərəliliyin artırılması.

3. Təhlükəsizliyin qarşısını almaq üçün çoxsaylı qoruma

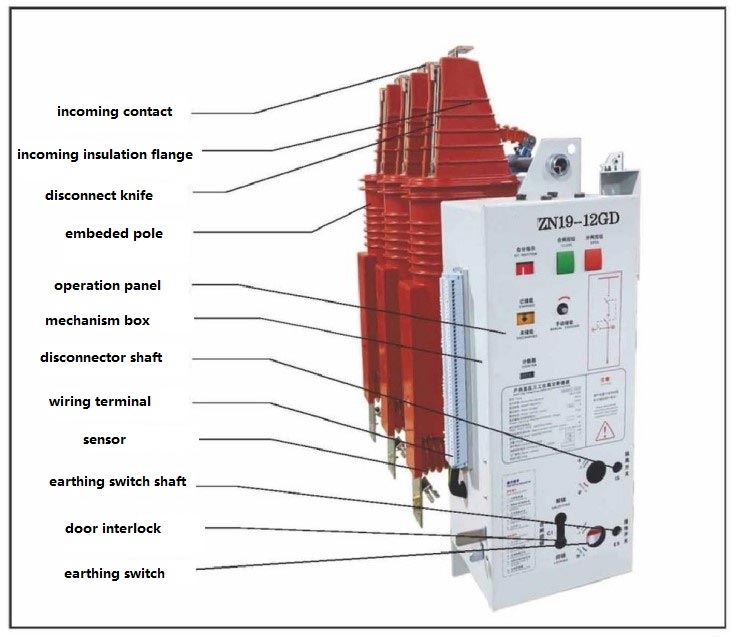

HV qapalı vakuum açarı hərtərəfli elektromexaniki bloklama cihazları ilə təchiz edilmişdir. The ayırıcıda açıldıqdan sonra görünən qırılma var, şkafın qapısı torpaqlama açarı ilə kilidlənib və çıxış xətti təmassız canlı xətt göstərici sensoru ilə təchiz olunub, hərtərəfli əməliyyat və işləməyi təmin edir avadanlıq təhlükəsizliyi.

4. Çox yönlü proqramlar

O, müxtəlif şkaf tiplərinə uyğunlaşır və həm irəli, həm də əks istiqamətdə quraşdırıla bilər. Müxtəlif üçün uyğundur yüklər, xüsusilə tez-tez əməliyyat və çoxlu qısaqapanma cərəyanı ilə əlaqəli ssenarilər üçün uyğundur müxtəlif enerji paylama ehtiyaclarını qarşılayan fasilələr.

Əsas Texniki Parametrlər

Real Dünya Tətbiqi Case

Çinin şərqində yerləşən orta ölçülü sənaye və mədən müəssisəsindən bir nümunə araşdırması məhsulun praktikliyini təsdiqləyir dəyər: Müəssisənin 10 kV-luq elektrik paylayıcı sistemində əvvəlcə ənənəvi yağ açarlarından istifadə olunurdu, bu da zərər çəkmişdir yüksək itkilərdən, kompleks texniki xidmətdən və yüksək uğursuzluq nisbətindən (8%). Arızalı dövrəni HV ilə əvəz etdikdən sonra 2023-cü ildə qapalı vakuum açarı, baxımsız işləmə əldə edildi, illik texniki xidmətdə 30.000 RMB qənaət edildi xərcləri, enerji istehlakını 68% azaltmaq, nasazlıq dərəcəsini 1%-dən aşağı salmaq və 18 saat ərzində sabit işləməyi təmin etmək. uğursuzluq olmadan ay. Bu, məhsulun dəyərini "xərclərin azaldılması, səmərəliliyin artırılması və təhlükəsizlik," Usunenin təchizatçı kimi peşəkar imkanlarını nümayiş etdirir.

Məhsulun İstifadəsi və Baxım Təlimatları

1. Tətbiq olunan Əməliyyat Şərtləri

HV qapalı vakuum açarı hündürlüyü ≤1000m, seysmik intensivliyi ≤8 olan qapalı mühitlər üçün uyğundur. dərəcə, partlayıcı korroziya və ya güclü vibrasiya yoxdur, gündəlik orta rütubət <95% və aylıq ortadır rütubət <90%. 1000m-dən yuxarı hündürlüklər üçün seçim zamanı peşəkar hesablamalar tələb olunur.

2. Əməliyyat Prosedurları

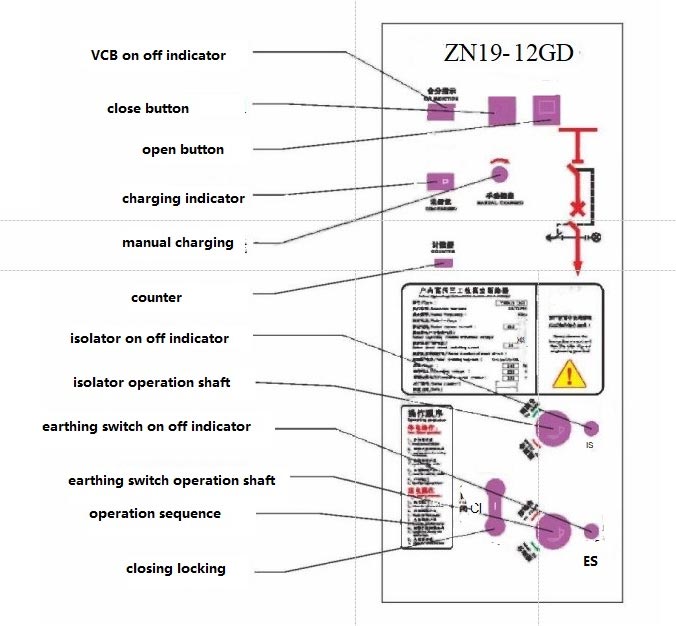

Əl və elektrik əməliyyatını dəstəkləyir: Əllə əməliyyat enerji üçün xüsusi enerji saxlama dəstəyi tələb edir elektrik açarını bağlamadan və açmadan əvvəl saxlama; elektrik əməliyyatı ikinci gücə qoşulmağı tələb edir təchizatı, enerjinin saxlanması və idarəetmə düymələri vasitəsilə işləmə. İzolyasiya açarı saat yönünde açılır və bağlanır saat əqrəbinin əksinə. Şkafın qapısı və torpaqlama açarı təhlükəsizlik üçün bir-birinə bağlıdır.

3. Baxım Tələbləri

Bütün vahid texniki xidmət tələb etmir; vakuum kəsicisi yalnız xarici zədə olduqda yoxlanılmalıdır şübhəli. Əməliyyat mexanizmi müntəzəm yoxlama tələb edir və 5 ildən sonra çöl təmizlənməlidir istismar və ya təmirdən sonra. Baxım ixtisaslı işçilər tərəfindən aparılmalıdır; köməkçi enerji təchizatı əvvəlcə əlaqəni kəsmək lazımdır.

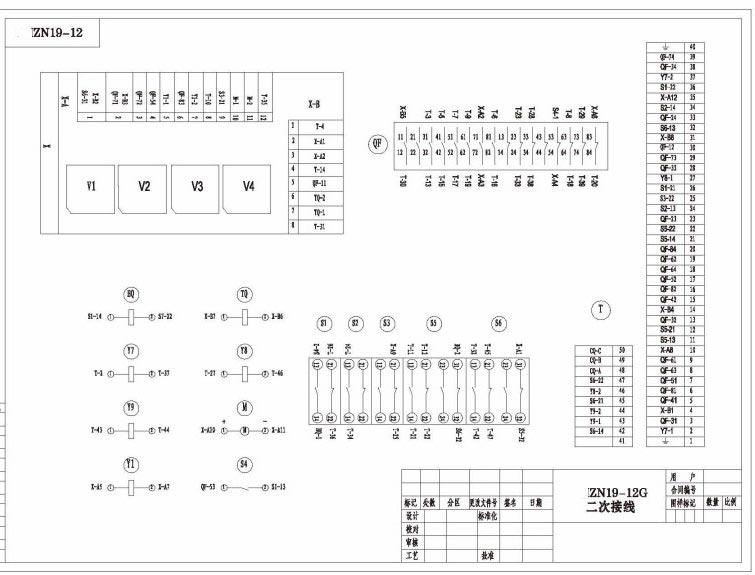

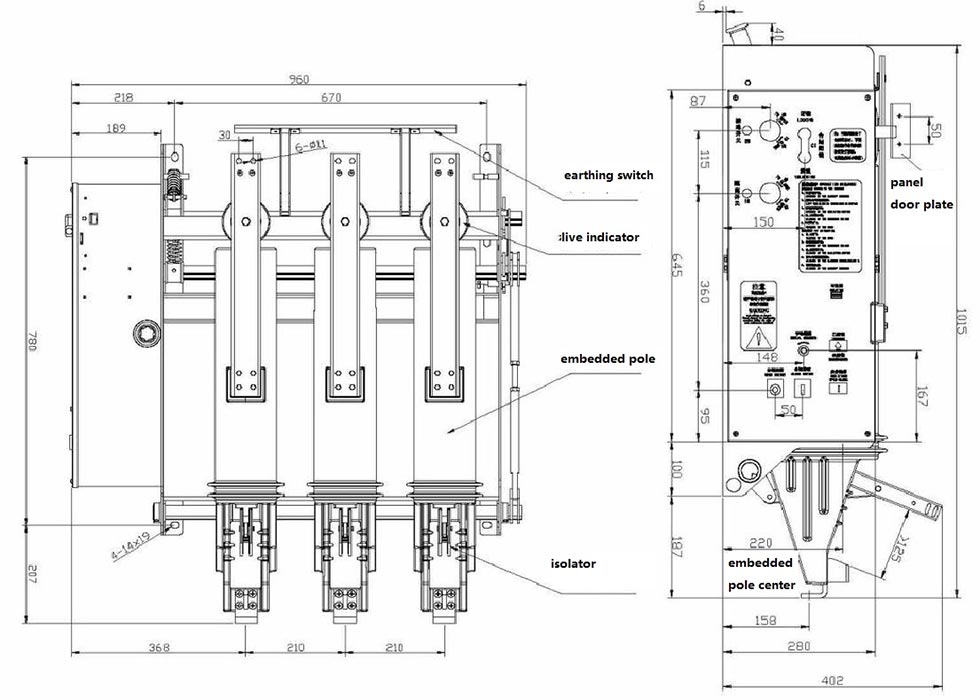

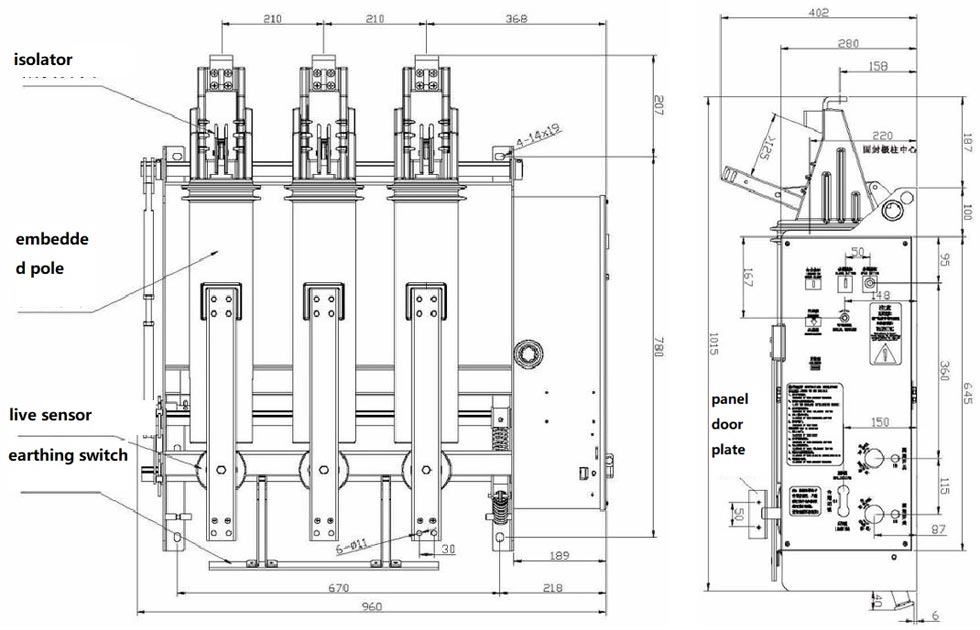

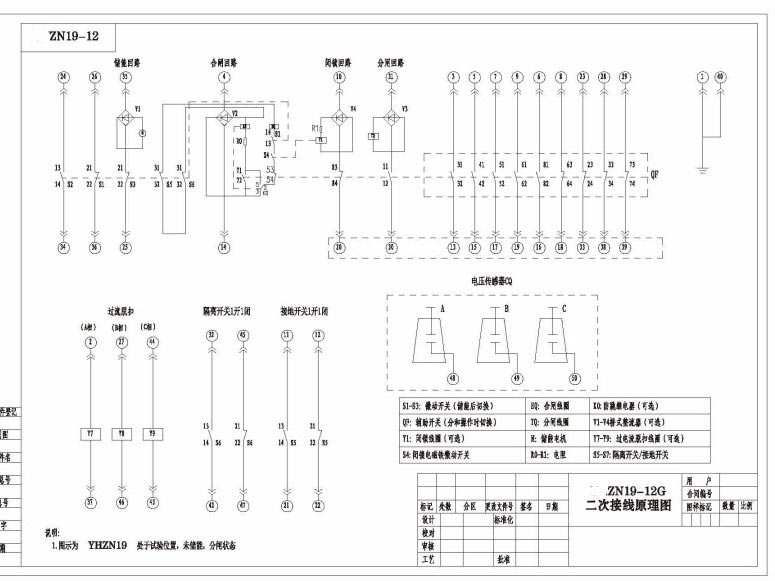

Xarici ölçü və naqil diaqramı

ZN19-12GD/(1250)-(31.5) inversiya quraşdırılması

ZN19-12GD/(1250)-(31.5) normal quraşdırma

Brend Zəmanəti və Tərəfdaşlıq Üstünlükləri

Peşəkar istehsalçı kimi Usune müasir fabrikə malikdir. HV qapalı vakuum açarımız keçir zavoddan çıxmazdan əvvəl ciddi performans və mexaniki qırılma sınağı; qablaşdırma və daşınmasıdır avadanlıqların yaxşı vəziyyətdə gəlməsini təmin etmək üçün standartlaşdırılmışdır. Çində yüksək keyfiyyətli yerli təchizatçı kimi, Usune fərdi həllər, hərtərəfli satış sonrası xidmət və sürətli çatdırılma təmin edir. Məhsullarımız xaricə ixrac olunur, üstün keyfiyyətimiz üçün bizi sənayedə üstünlük verilən seçim edir və istifadəçilərə davamlı olaraq etibarlı təmin edirik enerji paylama həlləri.
