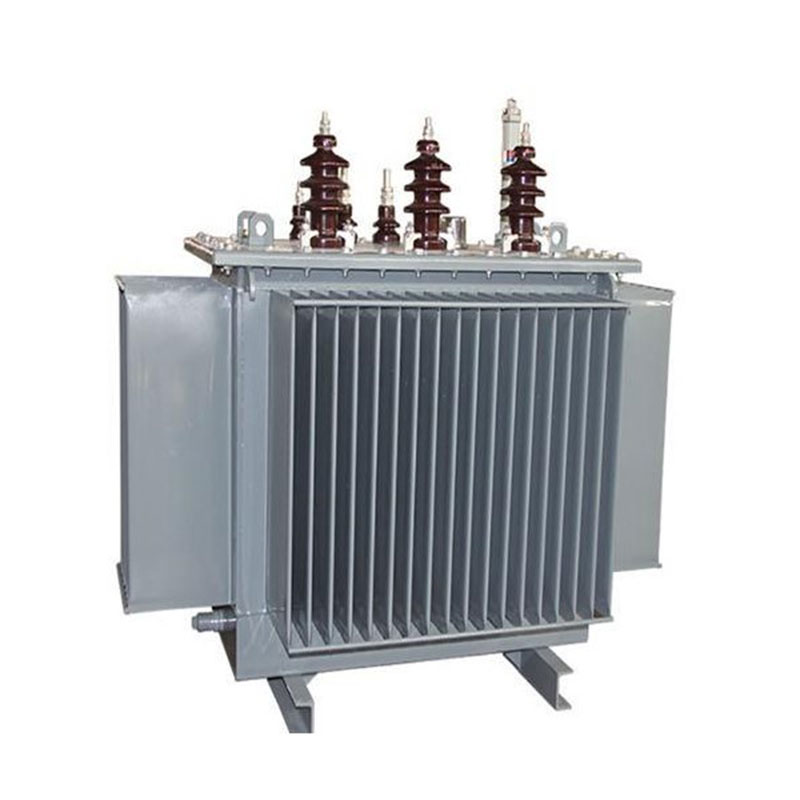

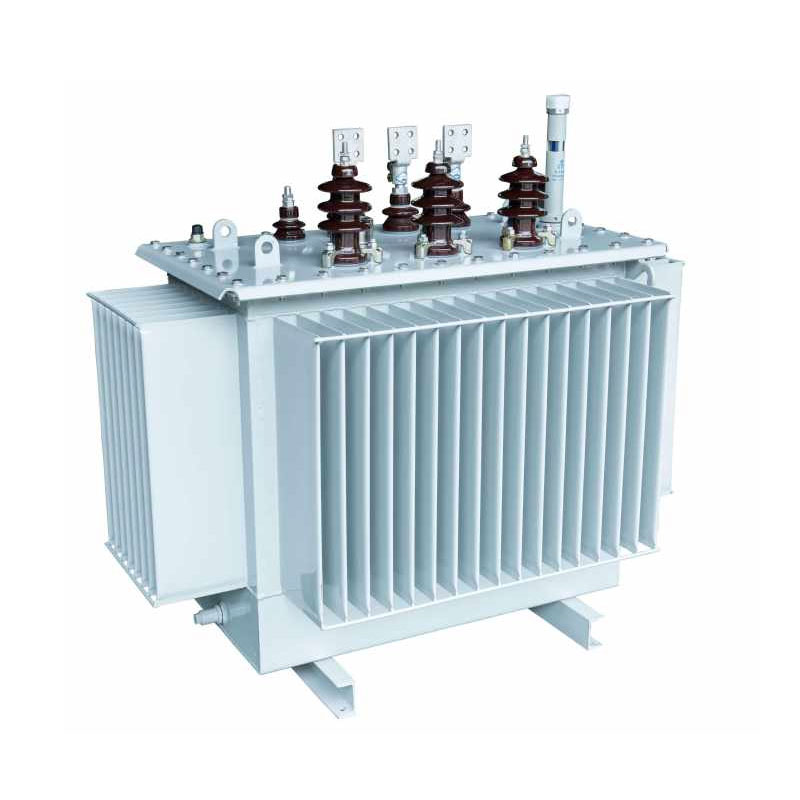

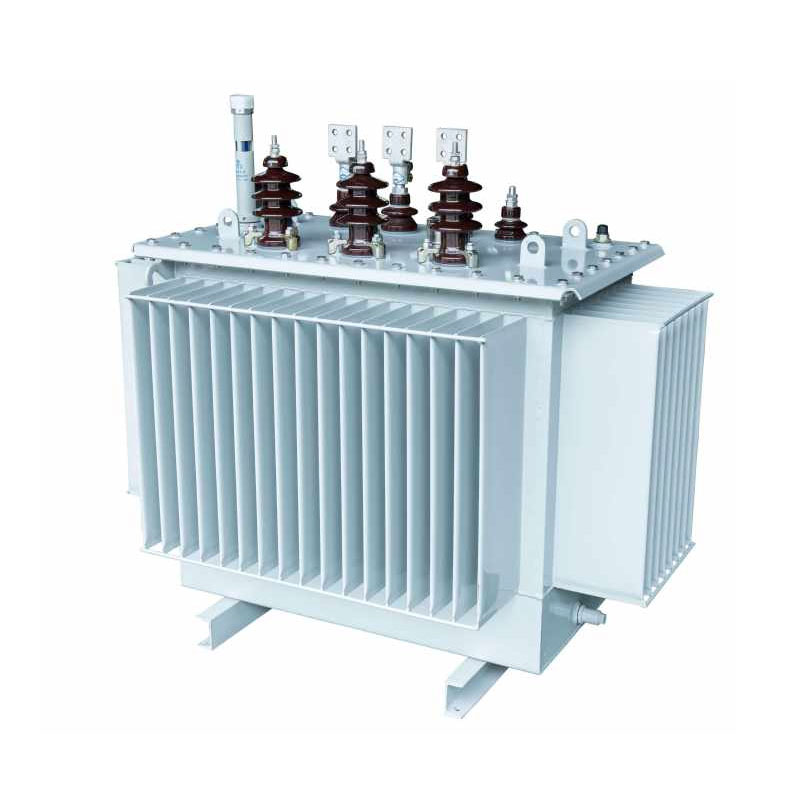

Usune 4000kVA üç fazalı yağlı transformator 10kV, 20kV və üç əsas gərginlik səviyyəsini əhatə edir. Təkmilləşdirilmiş, yüksək səmərəli, enerjiyə qənaət edən paylayıcı transformatoru təmsil edən 36 kV. Ənənəvilikdən uzaqlaşmaq yığılmış laminasiya əsas strukturları, o, bərabərtərəfli üçbucaqlı 3D yara nüvəsinin düzülməsini qəbul edir. Bu dizayn nəticəsində a bir dairəyə yaxınlaşan nüvə sütununun kəsişməsi, möhkəm sarma uyğunluğu və əsas olaraq boşluqsuz bir maqnit dövrəsi üç fazalı balanssızlıq, yüksək əməliyyat itkiləri və kimi ənənəvi transformatorlarda rast gəlinən ümumi problemlərin həlli həddindən artıq səs-küy.
Standartlaşdırılmış istehsal xətləri və ciddi keyfiyyətə nəzarət sistemləri ilə dəstəklənən məhsul güclü ətraf mühit təklif edir uyğunlaşma qabiliyyəti və yüksək əməliyyat sabitliyi. O, kompleksin uzunmüddətli, etibarlı enerji təchizatı tələblərinə cavab verir şəbəkələrin təkmilləşdirilməsi, sənaye istehsalı və prefabrik yarımstansiyaların inteqrasiyası daxil olmaqla, ssenarilər əla enerjiyə qənaət faydaları və iqtisadi dəyər.
Nüvə yüksək təmizlikli taxıl yönümlü silikon polad təbəqələrdən hazırlanır və idxal edilmiş Alman Georg tərəfindən emal olunur. çarpaz kəsici avadanlıq. O, 45°-lik dəqiq birləşmə prosesindən və çoxmərhələli dairəvi en kəsiyindən istifadə edir. laminasiya ilə formalaşan struktur, maqnit sızması və histerezis itkilərini effektiv şəkildə azaldır. Bərabər tərəfli üçbucaqlı layout hər üç faza üçün maqnit yollarının bərabər olmasını və minimuma endirilməsini təmin edir. Tamamilə maqnit dövrəsinin hava boşluqlarını aradan qaldıraraq, dizayn yüksüz itkiləri və iş səs-küyünü əhəmiyyətli dərəcədə azaldır, üçüncü harmonik nəslin qarşısını alır və dəqiq üç fazalı güc balansına nail olur.
Yüksək gərginlikli rulon silindrik sarğı dizaynından istifadə edir, aşağı gərginlikli rulon isə hər iki silindrik formanı dəstəkləyir. və folqa sarma prosesləri. Optimallaşdırılmış rulon quruluşu rasional maqnit dövrə paylanmasını təmin edir, transformatorun qısaqapanma təsirlərinə və həddindən artıq yüklənmələrə qarşı müqavimətini əhəmiyyətli dərəcədə artırır və bununla da effektiv şəkildə bobin deformasiyasının və ya şəbəkə dalğalanmaları nəticəsində yaranan avadanlıq nasazlığının qarşısının alınması. Konsentrik dolama quruluşu uzunmüddətli yük şəraitində təhlükəsiz və dayanıqlı işləməyi təmin edərək ümumi struktur sabitliyini yaxşılaşdırır.
Tank xüsusi Georg büzməli çən istehsalı ilə yüksək dəqiqlikli soyuq haddelenmiş poladdan hazırlanır xətt. Səth neft və kimyaya davamlı, korroziyaya qarşı xüsusi bir örtüklə örtülmüşdür. kimyəvi korroziya, onu müxtəlif sərt sənaye iş mühitləri üçün uyğun edir. İnteqrasiya edilmiş büzməli strukturu səmərəli istilik yayılmasını təmin edir və avtomatik olaraq istilik genişlənməsini və yerləşdirir transformator yağının büzülməsi; əlavə olaraq, havadan izolyasiya edilmiş daxili dizayn yaşlanmanı effektiv şəkildə yavaşlatır avadanlığın ümumi xidmət müddətini əhəmiyyətli dərəcədə uzadan izolyasiya yağı.
4000kVA üç fazalı yağlı transformator A sinfinə aid izolyasiya quruluşundan istifadə edir. Yüksək və konsentrik şəkildə yerləşdirilmiş aşağı gərginlikli rulonlar, bobinlərarası boşluq karton qolları və daxili izolyasiya və istilik yayma sistemlərini optimallaşdırmaq üçün kiçik yağ boşluqları. Bu effektiv şəkildə artırır avadanlığın izolyasiya gücü, izolyasiyanın pozulması hadisələrini aradan qaldırır və davamlı, təhlükəsiz işləməyi təmin edir nominal yük və orta həddindən artıq yükləmə şəraitində.
Usune 4000kVA üç fazalı yağlı transformator əla enerji qənaəti ilə öyünür. İllik əməliyyat məsrəflər və karbon emissiyaları standart sənaye düsturlarından istifadə etməklə dəqiq hesablana bilər, bu da məlumat dəstəyi təmin edir layihənin enerji qiymətləndirilməsi və xərc büdcəsi:
1. İllik elektrik enerjisi dəyəri düsturu: İllik elektrik enerjisi dəyəri (CNY/il) = [Yüksüz itki (kW) + Yük itkisi (kW) × (Orta
Yükləmə dərəcəsi)²] × 365 gün × 24 saat × Elektrik qiyməti
2. İllik karbon emissiyası düsturu: İllik CO₂ Emissiyaları = [Yüksüz itki (kW) + Yük itkisi (kW) × (Orta Yük dərəcəsi)²] ×
365 gün × 24 saat × Karbon Emissiya Faktoru (kg-CO₂/kWh)
Eyni tutumlu ənənəvi transformatorlarla müqayisədə bu məhsul daha az yüksüz və yük itkilərinə malikdir. In sənaye istehsalı və şəhər elektrik şəbəkələri kimi uzunmüddətli davamlı əməliyyat tələb edən ssenarilər elektrik enerjisi xərclərini azaldır və karbon emissiyalarını azaldır. Şəbəkə enerjisinə qənaət standartlarına və yaşıl rəngə tam uyğundur sənaye istehsalı tələbləri, görkəmli iqtisadi və ekoloji faydalar təmin edir.
| Nominal tutum (kVA) | HV (kV) | Yüksək gərginlikli vuruş diapazonu | LV (kV) | Vektor qrupu | Yüksüz itki (kVt) | yük itkisi (kVt) | Yüksüz cərəyan (%) | Empedans (%) | Ümumi çəki (kq) | L×W×H (mm) | Quraşdırma mərkəzi / quraşdırma çuxuru (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Qeyd: Nominal gücü 500 kVA və daha aşağı olan transformatorlar üçün cədvəldəki rampadan yuxarı yük itkisi tətbiq olunur Dyn11 əlaqə qrupu və rampanın altındakı yük itkisi Yyn0 əlaqə qrupuna aiddir.
| Nominal tutum (kVA) | HV (kV) | Yüksək gərginlikli vuruş diapazonu | LV (kV) | Vektor qrupu | Yüksüz itki (kVt) | yük itkisi (kVt) | Yüksüz cərəyan (%) | Empedans (%) | Ümumi çəki (kq) | L×W×H (mm) | Quraşdırma mərkəzi / quraşdırma çuxuru (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Nominal tutum (kVA) | HV (kV) | Yüksək gərginlikli vuruş diapazonu | LV (kV) | Vektor qrupu | Yüksüz itki (kVt) | yük itkisi (kVt) | Yüksüz cərəyan (%) | Empedans (%) | Ümumi çəki (kq) | L×W×H (mm) | Quraşdırma mərkəzi / quraşdırma çuxuru (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
Şandunqdakı böyük bir tekstil qrupu istehsal xətlərini il boyu davamlı olaraq işlədir və son dərəcə yüksək tələblər tələb edir enerji təchizatı sabitliyi. Layihədə çoxlu Usune 4000kVA 10kV yağlı transformatorlar istifadə olunur. parkın əsas enerji paylanması. İstifadəyə verildiyi vaxtdan etibarən avadanlıq aşağı səs-küy və aşağı səviyyədə rəvan işləyir enerji istehlakı. Üç fazalı gərginliyin qeyri-sabitliyi və yüksək enerji istehlakı kimi əvvəlki problemləri həll etdi köhnəlmiş transformatorlarla əlaqədardır - bununla da müəssisənin illik elektrik enerjisini və istismar və istismarını səmərəli şəkildə azaldır. toxuculuq istehsal xətləri üçün dayanıqlı enerji təchizatı təmin edilərkən xərclər.
Çinin cənubundakı bir sahil şəhərində elektrik şəbəkəsinin təkmilləşdirilməsi layihəsi üçün Usune 4000kVA 20kV yağlı transformatorlar prefabrik yarımstansiyaları təchiz etmək üçün seçilmişdir. Kompakt struktur və güclü ətraf mühitə malikdir uyğunlaşma qabiliyyəti, məhsul yığcam şəhər planlarına mükəmməl uyğun gəlir və mürəkkəb açıq işlərə tab gətirir şərtlər. Avadanlıq iki ildən artıqdır ki, harmonik müdaxilə olmadan və stabil şəkildə təhlükəsiz işləyir gərginlik çıxışı, şəhər ticarət və yaşayış sahələri üçün enerji təchizatı keyfiyyətini əhəmiyyətli dərəcədə yaxşılaşdırmaq və şəhərin şəbəkəsinin təkmilləşdirilməsinin səmərəli həyata keçirilməsini asanlaşdırmaq.
Bu məhsul standart mülki və sənayeni əhatə edən üç əsas gərginlik reytinqini – 10kV, 20kV və 36kV-ni dəstəkləyir. enerji paylanması ssenariləri. O, xüsusilə şəhər və kənd yerlərində şəbəkənin təkmilləşdirilməsi və enerji təchizatı üçün çox uyğundur sənaye və dağ-mədən müəssisələri. O, modul yarımstansiyalar və prefabrik konteynerlərlə mükəmməl birləşir tətbiqlər arasında müstəsna universallıq nümayiş etdirən yarımstansiyalar.
Məhsul 3D bərabərtərəfli üçbucaqlı yara nüvəsi quruluşuna malikdir; maqnit dövrəsi boşluqsuzdur üç fazalı maqnit yolları həm ən qısa, həm də bərabər uzunluqdadır, bu da yüksüz və maqnit enerjisini kəskin şəkildə azaldır sızma itkiləri. Dəqiq silikon polad təbəqənin kəsilməsi və optimallaşdırılmış rulon quruluşu ilə birlikdə minimuma endirir əməliyyat enerjisi istehlakı və səs-küy. Uzunmüddətli əməliyyat elektrik enerjisi xərclərini əhəmiyyətli dərəcədə azaldır və yaşıl enerji səmərəliliyi üçün Dövlət Şəbəkə standartlarına tam uyğun gələn karbon emissiyaları.
Avadanlıq A sinifli izolyasiyadan və sənaye səviyyəli korroziyaya qarşı örtüklərdən istifadə edir ki, bu da onun yağa davamlı olmasını təmin edir. çirklənmə, kimyəvi korroziya və temperaturun dəyişməsi onu müxtəlif sərt əməliyyatlar üçün uyğun edir şərtlər. Oluklu yağ çəni qurğunu havadan təcrid edir, izolyasiya yağının yaşlanmasını effektiv şəkildə gecikdirir və yağ dəyişdirmə və texniki xidmət tezliyinin azaldılması. Standart iş şəraitində transformator təklif edir uzun xidmət müddəti və aşağı texniki xidmət xərcləri, sənaye kimi müxtəlif mühitlərdə sabit performansı təmin edir istehsal müəssisələri və xarici elektrik şəbəkələri.
