Xarici gərginlik transformatoru

Usune TYD seriyalı Xarici Gərginlik Transformatoru 35kV-dan 220kV-a qədər bütün gərginlik səviyyələrini əhatə edir, yüksək gərginlikli elektrik enerjisini çevirir. sistemləri enerjinin ölçülməsi, gərginliyin ölçülməsi ehtiyaclarını ödəmək üçün 100/√3 V və ya 100 V standart aşağı gərginlikli siqnallara, rele qorunması və şəbəkə sinxronizasiyasının yoxlanılması. Ənənəvi elektromaqnit gərginlik transformatorları ilə müqayisədə, bu məhsul həmçinin ferrorezonans problemlərindən qaçan elektrik xəttinin daşıyıcısı rabitə birləşməsinə malikdir. Onun ümumi strukturu etibarlıdır, yüksək gərginlikli elektrik şəbəkələrinin uzunmüddətli təhlükəsiz və dayanıqlı işləməsini təmin edir, onu əsas edir smart şəbəkə tikintisi üçün dəstəkləyici cihaz.

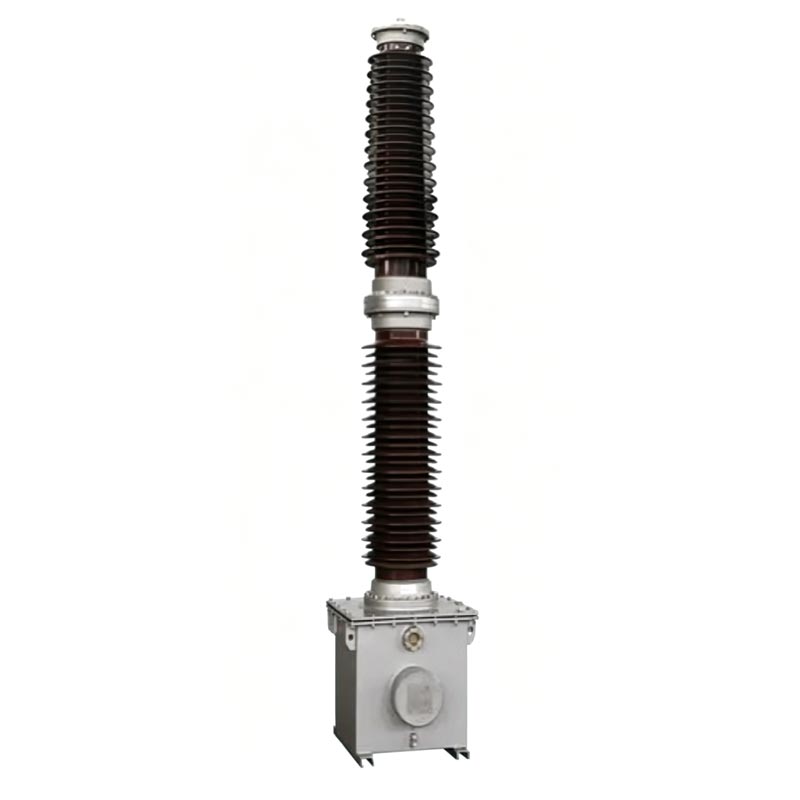

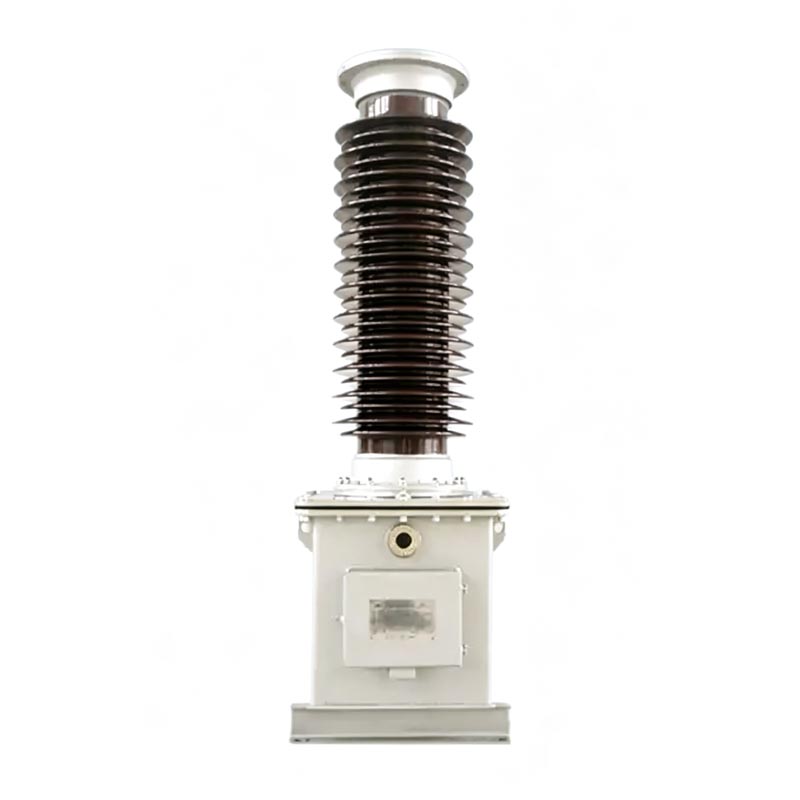

Kondansatör gərginlik transformatoru

TYD-35 (66, 110/220)kV-0,01 (0,02)

Ümumi Təlimatlar

Məhsul Modelinin İzahatı

TYD seriyası model kodları məhsul parametrlərini və tətbiq olunan ssenariləri aydın şəkildə müəyyənləşdirir, mühəndisliyi asanlaşdırır. seçimi və yerində quraşdırma. Kodlaşdırma qaydaları aşağıdakılardır:

1. Modelin strukturu: TYD ① – ② ③

- TYD: Kapasitiv gərginlik transformatoru üçün kod
- ①: Sistemin nominal faza gərginliyi (vahid: kV)
- ②: Gərginlik bölücüsünün nominal tutumu (vahid: μF, isteğe bağlı 0.01μF, 0.02μF)
- ③: Funksional xüsusiyyət şəkilçi kodu

2. Suffiks kodunun izahı:

- H: Çirklənməyə davamlı tip, çox çirklənmiş ərazilər üçün uyğundur
- G: Yüksək hündürlük növü, 2000 m hündürlükdən yuxarı ərazilər üçün uyğundur
- F: Neytral nöqtəli qeyri-effektiv torpaqlanmış sistemlər üçün uyğundur

3.Tipik Model Nümunəsi

TYD110/√3-0,02FH, 110kV gərginlik səviyyəsini təmsil edir, gərginlik bölücüsünün nominal tutumu 0,02μF, üçün uyğundur neytral nöqtə qeyri-effektiv əsaslandırılmış sistemlər və D sinfi çirklənmə mühitləri, kapasitiv gərginlik transformatoru.

Əsas funksiyalar

1.Precise Ölçmə və Gərginlik Ölçmə

Yüksək dəqiqliklə gərginlik əldə etməyə və enerjinin ölçülməsinə imkan verir, elektrik şəbəkəsinin dəqiq hesablaşmasını təmin edir. istehlak məlumatları.

2.Güc Şəbəkəsinin Qorunması və Avtomatik İdarəetmə

Rele qorunması, elektrik şəbəkəsinin avtomatik idarə edilməsi və sinxronizasiya üçün sabit gərginlik siqnallarını təmin edir yoxlama, sistem nasazlıqlarına sürətli cavab verməyə imkan verir.

3.Elektrik Xətti Rabitə Birləşməsi

Elektrik xətti daşıyıcısı rabitəsi üçün birləşdirici kondansatör rolunu oynayır, elektrik xətti siqnalının ötürülməsinə nail olur. əlavə naqillər.

İcra standartları

Xarici Gərginlik Transformatorunun bütün istehsalı və sınaq prosesi milli standartlara ciddi şəkildə riayət edir. Mühəndislik qəbulu xüsusiyyətlərinə tam cavab verən nüfuzlu standartlar:
- GB/T20840.1-2010 "Alət transformatorları - 1-ci hissə: Ümumi texniki tələblər"
- GB/T20840.5-2013 "Alət transformatorları - 5-ci hissə: Kapasitiv gərginlik üçün əlavə texniki tələblər Transformatorlar"
- GB/T19749-2005 "Birləşdirilmiş kondensatorlar və tutumlu gərginlik bölücüləri"

Tətbiq olunan Ətraf Mühit Şərtləri

Xarici Gərginlik Transformatoru mükəmməl ətraf mühitə uyğunlaşma qabiliyyətinə malikdir və mürəkkəb şəraitdə stabil işləyə bilir açıq hava şəraiti. Standart tətbiq olunan parametrlər aşağıdakılardır:
- Quraşdırma Ssenariləri: Həm daxili, həm də açıq havada istifadə üçün uyğundur
- Mühit temperaturu: -40℃～+45℃ (Xüsusi şərtlər uyğunlaşdırıla və razılaşdırıla bilər)
- Maksimum Külək Sürəti: ≤150km/saat
- Qiymətləndirilmiş Hündürlük: ≤2000m (G-tipli yüksək hündürlük versiyası daha yüksək hündürlüklərə uyğunlaşır)
- Buzlanma Qalınlığı: ≤10mm
- Çirklənmə əleyhinə reytinq: Standart D Sinfi (sürünmə məsafəsi ≥ 43,3 mm/kV), isteğe bağlı E Sinfi (sürünmə məsafəsi ≥) 53.7mm/kV)

Məhsulun Struktur Üstünlükləri

Usune TYD seriyalı CVT iki əsas hissədən ibarət modul inteqrasiya edilmiş strukturu qəbul edir: kapasitiv gərginlik ayırıcı və elektromaqnit cihazı. Quruluş möhkəm və davamlıdır:

1.Yüksək güclü Kapasitiv Gərginlik Bölücü

Yüksək keyfiyyətli nazik film və kondansatör kağızı kompozit dielektrikdən istifadə edir. Çoxlu kondansatör elementləri var yüksək keyfiyyətli izolyator yağı ilə vakuumla hopdurulmuş çini kolunun içərisində ardıcıl olaraq birləşdirilir. Tam möhürlənmiş struktur yağın aradan qaldırılması, daxili gərginliyin sabitliyini qorumaq üçün yağ kompensasiya cihazı ilə təchiz edilmişdir sızma və nəm problemləri. Bolt montaj strukturu rahat quraşdırma və etibarlı əlaqə təmin edir.

2. İnteqrasiya edilmiş Elektromaqnit Cihazı

Quraşdırılmış ara transformator, kompensasiya reaktoru və tez doymuş reaktor damperi daxildir, hamısı möhürlənmişdir. yağla doldurulmuş polad çənin içərisində. Zavoddan çıxmazdan əvvəl aşağı gərginlikli bölücü ilə əvvəlcədən yığılır, izolyasiya yağ sisteminin tam izolyasiyasını təmin etmək və qarşılıqlı müdaxiləni aradan qaldırmaq.

3. Təhlükəsizlik Mühafizəsi Dizaynı

Xüsusi damping, torpaqlama və aydın işarələri olan daşıyıcı dalğa terminalları ilə təchiz edilmişdir. Çoxsaylı qoruyucu strukturlar yüksək gərginlikli sızma və ikinci dərəcəli avadanlıqların zədələnməsi kimi təhlükəsizlik təhlükələrinin qarşısını effektiv şəkildə alır.

Mühəndislik Tətbiqi Cas

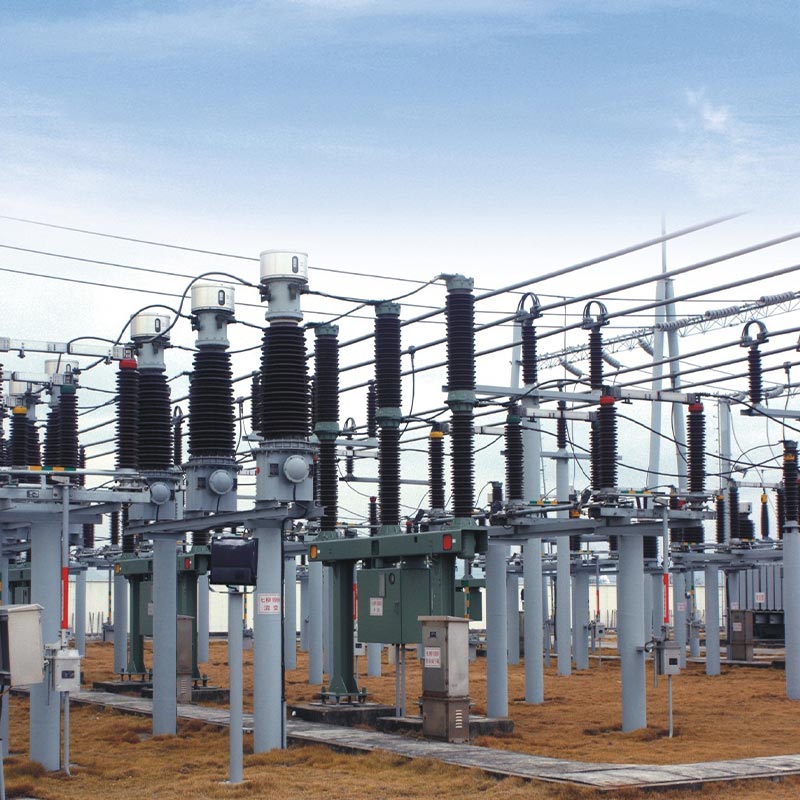

Yüksək gərginlikli CVT avadanlıqlarının yüksək keyfiyyətli təchizatçısı olaraq, Usune-nin TYD seriyalı gərginlik transformatorları Zhejiang əyalətinin Zhoushan şəhərində 110 kV-luq şəhər elektrik şəbəkəsinin yenilənməsi üzrə əsas layihəyə uğurla tətbiq olundu. The layihə yerli mürəkkəb iş şəraitinə uyğun klassik TYD110/√3-0.02FH modelini seçdi. güclü çirklənməyə malik sahilyanı ərazi və qeyri-effektiv əsaslandırılmış neytral nöqtə.
Bu yarımstansiyadakı orijinal avadanlıq qeyri-sabit gərginlik ölçülməsindən və zəif anti-müdaxilədən əziyyət çəkirdi imkanlar. CVT-ləri Usune TYD seriyalı CVT-lərlə əvəz etdikdən sonra avadanlıq daha uzun müddət stabil işləyir. 3 ildən çox, yüksək kimi sərt mühitlərdə belə dəqiq ölçmə və sabit siqnal çıxışını təmin edir rütubət, duz spreyi və güclü küləklər. Bu, yarımstansiyanın rele mühafizəsi və daşıyıcısı üçün etibarlı dəstək təmin edir kommunikasiya, regional elektrik şəbəkəsinin işinin etibarlılığının səmərəli şəkildə artırılması, avadanlıqların azaldılması uğursuzluq dərəcələri və məhsulun əla hava müqaviməti və çirklənməyə davamlılıq performansını tam yoxlamaq.

İstismar və Baxım Xüsusiyyətləri

1. Əsas Əməliyyat Parametrləri

- Uzunmüddətli əməliyyat: 1,2 dəfə nominal gərginlik (1,2Un)
- Qısamüddətli həddindən artıq yüklənmə: 1.5Un gərginlikdə 30 saniyə işləyə bilər
- F tipi xüsusi: 1.9Un gərginlikdə 8 saat fasiləsiz işləyə bilər

2. Gündəlik Baxım Tələbləri

- İzolyasiya yağının sızmasının qarşısını almaq üçün avadanlığın sızdırmazlıq vəziyyətini mütəmadi olaraq yoxlayın;
- d1 və d2 amortizatorlarının etibarlı qoşulmasını təmin etmək; açıq dövrə əməliyyatı qəti qadağandır;
- Daşıyıcı avadanlıqlara qoşulmadıqda, N və X terminalları etibarlı şəkildə qısaqapanmalıdır;
- möhürləyici boltlar və yağ doldurma çuxurlarının möhürləyici konstruksiyalarının icazəsiz sökülməsi qadağandır;
- Neftin yaratdığı təhlükəsizlik təhlükələrinin qarşısını almaq üçün müntəzəm yağ nümunələrinin götürülməsi və elektromaqnit qurğunun sınaqdan keçirilməsi tələb olunmur. səviyyə aşağı düşür.

Məhsul ölçüləri.

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Tez-tez verilən suallar

S1: Usune TYD seriyalı CVT-ni istismara verməzdən əvvəl hansı əsas testləri yerinə yetirmək lazımdır?

DL/T596-1996 standartına uyğun olaraq üç əsas test tamamlanmalıdır: Birincisi, tutum və dielektrik kondansatör bölücüsünün itkisi sınaqdan keçirilməlidir, tutum dəyəri etiketdən ≤2% kənara çıxmalıdır və dielektrik itkisi tangensi ≤0,002. İkincisi, elektromaqnit qurğunun izolyasiya müqaviməti a istifadə edərək yoxlanılmalıdır 2500V meqaohmmetr, hər bir terminalın yerə ≥500MΩ izolyasiya müqaviməti ilə. Üçüncüsü, kalibrləmə dəqiqliyi test yüksək gərginlikli aparatların bucağının artırılmasını tələb edir ki, boş tutumlu müdaxiləni azaltsın və təmin etsin. ölçmə dəqiqliyi.

2-ci sual: Xarici gərginlik transformatorunun yerində quraşdırılması üçün əsas ehtiyat tədbirləri hansılardır?

Birincisi, kondansatör bölücü və elektromaqnit cihazı uyğun bir dəstdir və uyğun olaraq quraşdırılmalıdır etiket nömrələri; onları özbaşına əvəz etmək olmaz. İkincisi, elektromaqnit qurğunun qaldırıcı delikləri qaldırma üçün yağ çəni istifadə edilməlidir; avadanlıqların qarşısını almaq üçün kondansatör çini kolunun qaldırılması qadağandır zərər. Üçüncüsü, təməl M20 yüksək möhkəmlikli boltlar ilə sabitlənməlidir və avadanlığın ümumi əyilməsi olmalıdır. 2/1000 mm-dən çox olmamalıdır. Dördüncüsü, X terminalının etibarlı şəkildə torpaqlanmasını və söndürmə terminalının etibarlı olmasını təmin edin avadanlığın zədələnməsinin qarşısını almaq üçün birləşdirilir.

3-cü sual: H, G və F şəkilçi modelləri hansı ssenarilərə uyğundur?

H, sahilyanı ərazilər kimi çox çirklənmiş və yüksək korroziyaya məruz qalan mühitlər üçün uyğun olan çirklənmə əleyhinə tipdir. və sənaye mədənləri; G yüksək hündürlük, aşağı gərginlik və aşağı temperatur üçün optimallaşdırılmış yüksək hündürlük növüdür. 2000 m-dən yuxarı ərazilər üçün uyğun olan mühitlər; F, neytral nöqtə üçün xüsusi olaraq hazırlanmış sistemə uyğunlaşdırılmış tipdir qeyri-effektiv şəkildə əsaslandırılmış enerji sistemləri, daha güclü həddindən artıq gərginliyə dözümlü, xüsusi elektrik şəbəkəsi üçün uyğundur əməliyyat şəraiti.

Zavod Gücü və Xidmət Zəmanəti

Zhejiang Usune Electric, Ar-Ge, istehsal, və satış. Yüksək gərginlikli transformator sahəsində uzun illər təcrübəsi ilə tam istehsal sisteminə malikdir və ciddi keyfiyyət yoxlama prosesləri. Bütün TYD məhsulları sabitliyi təmin edərək milli standart sınaqdan keçmişdir performans və yüksək qiymət səmərəliliyi. Standartlaşdırılmış məhsullar və uyğunlaşdırılmış həllər təmin edilə bilər müxtəlif gərginlik səviyyələri, ətraf mühit şəraiti və elektrik şəbəkəsi tələbləri, etibarlı yüksək gərginlik təmin edir qlobal enerji layihələri üçün dəstəkləyici avadanlıq.
