110 kV Pt gərginlik transformatoru

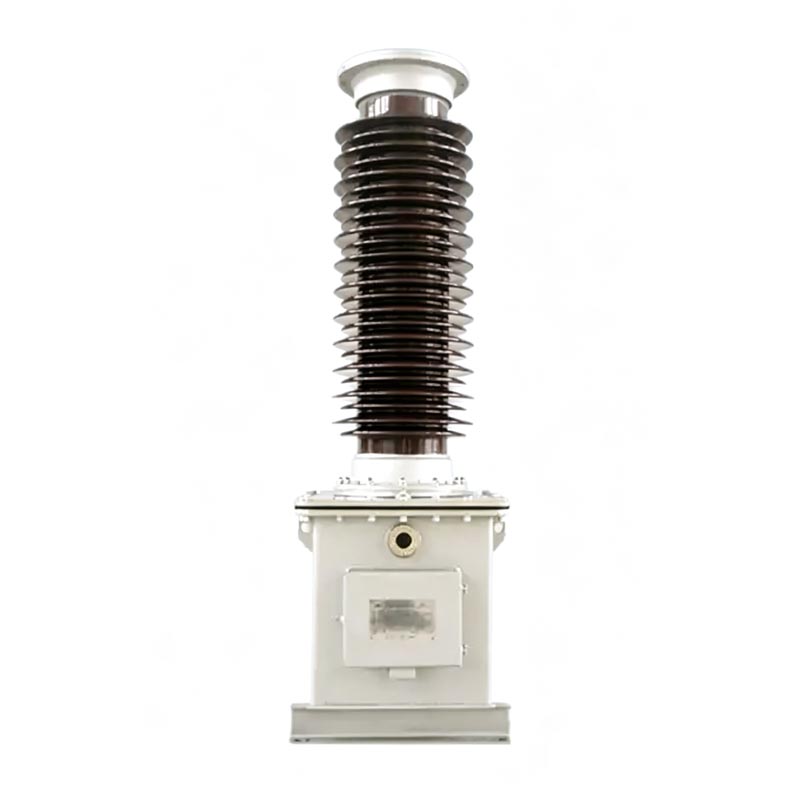

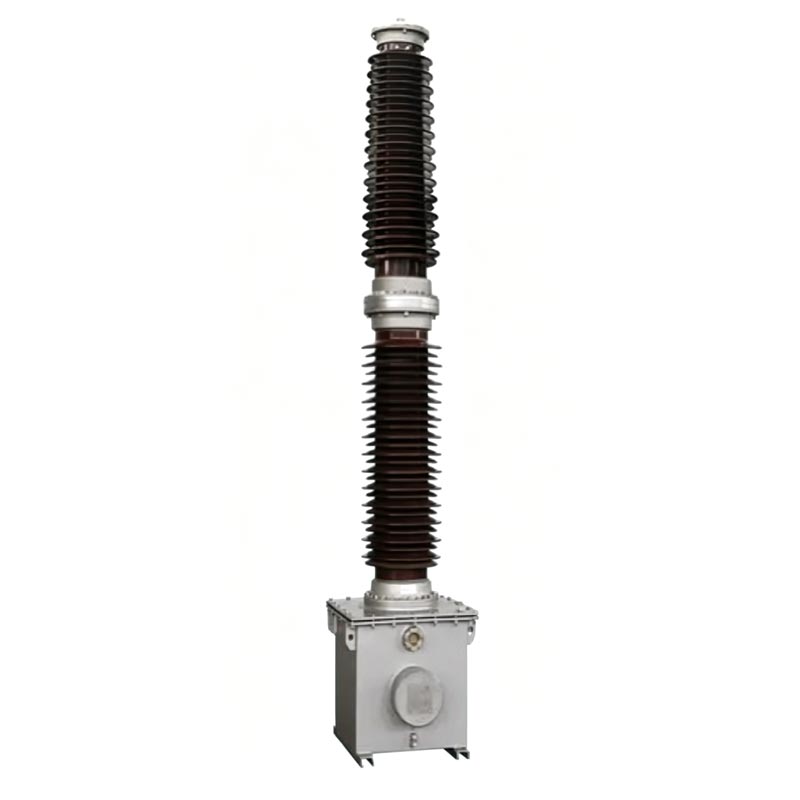

Usune TYD seriyası 110 kV Pt Gərginlik Transformatoru xüsusi olaraq yüksək performanslı kapasitiv gərginlik transformatorudur. 110kV yüksək gərginlikli elektrik şəbəkələri üçün nəzərdə tutulmuşdur. Məhsul kapasitiv gərginlik bölgüsü prinsipini və tam olaraq qəbul edir böyük ölçülü və zəif kimi ənənəvi transformatorların çatışmazlıqlarından qaçaraq möhürlənmiş yağa batırılmış quruluş anti-müdaxilə və əla çirklənmə müqavimətinə, aşağı temperatur tolerantlığına və küləyə qarşı müqavimətə malikdir. Bu avadanlıq ölçmə, mühafizə və daşıyıcı rabitə birləşmə funksiyalarını birləşdirir və əsas dəstəkdir 110 kV elektrik ötürücü və transformasiya sistemlərinin ağıllı istismarı və texniki xidməti üçün cihaz.

110 kV Pt Gərginlik Transformatoru GB/T20840.1-2010, GB/T20840.5-2013 və milli standartlara ciddi şəkildə riayət edir. GB/T19749-2005. Onun dizayn, istehsal və sınaq prosesləri standartlaşdırılıb və bütün performans parametrləri tələblərə cavab verir güc avadanlığı üçün profilaktik sınaq xüsusiyyətləri.

Kondansatör gərginlik transformatoru

TYD-35 (66, 110/220)kV-0,01 (0,02)

Ümumi Təlimatlar

Məhsul Modelinin İzahatı

- TYD: Kapasitiv gərginlik transformatorları üçün xüsusi kod
- 110/3: Uyğun olduğu sistemin nominal faza gərginliyi 110kV-dir
- 0,02: Kapasitiv gərginlik bölücüsünün nominal tutumu 0,02μF-dir
- Suffiksin xarakteristik kodu: H - Çirklənməyə qarşı tip; G - Yüksək hündürlük növü (2000m-dən yuxarı hündürlüklər üçün uyğundur); F - Neytral nöqtəli qeyri-effektiv torpaqlanmış sistemlər üçün uyğundur

Nümunə: TYD110/3-0.02FH 110kV neytral nöqtə üçün uyğun olan kapasitiv gərginlik transformatorunu təmsil edir 0,02μF nominal tutumu və yüksək çirklənmə əleyhinə reytinqi olan qeyri-effektiv şəkildə əsaslandırılmış elektrik şəbəkələri.

Əsas struktur komponentləri

1. Kapasitiv gərginlik bölücü

Birlikdə yığılmış birləşdirici kondansatörlərdən və gərginlik bölücü kondansatörlərdən ibarətdir. Çoxlu kondansatör dəsti elementlər çini kolunun içərisində ardıcıl olaraq birləşdirilir. Bu, yüksək keyfiyyətli nazik film və kondansatör kağızından istifadə edir kompozit dielektrikdir və yüksək keyfiyyətli izolyasiya yağı ilə vakuumla hopdurulmuşdur. Avadanlıq tam möhürlənmişdir sabit daxili təzyiqi saxlamaq, yağ sızmasının qarşısını almaq üçün quraşdırılmış yağ kompensasiya cihazı ilə struktur; yerində nümunə götürmə ehtiyacını aradan qaldırın, xarici nəm və çirkləri effektiv şəkildə təcrid edin və sabitliyi təmin edin izolyasiya performansı.

2. Elektromaqnit Cihazı

110 kV-luq Pt Gərginlik Transformatoru tamamilə yağla doldurulmuş polad çənin içərisində möhürlənmişdir (həmçinin kondansatör bazası), aralıq transformator, kompensasiya reaktoru və sürətli doyma reaktoru daxil olmaqla damper. Zavoddan çıxmazdan əvvəl aşağı gərginlikli bölücü kondansatör ilə əvvəlcədən yığılmışdır. Elektromaqnit blok və kondansatör bölücüsünün yağ dövrəsi tamamilə təcrid olunub, heç bir müdaxilə və sabit işləməyi təmin edir. İkinci dərəcəli naqillər və daşıyıcı dalğa terminalları mərkəzi olaraq tankın yan divarındakı bir qovşaq qutusunda yerləşir, asan yerdə naqil və texniki qulluq üçün aydın şəkildə etiketlənmişdir.

Əsas Məhsul Funksiyaları

1.Enerji Ölçmə və Gərginlik Monitorinqi

Güc üçün etibarlı məlumat dəstəyi təklif edərək standart aşağı gərginlikli siqnal təmin etmək üçün çıxışı dəqiq şəkildə azaldır şəbəkə enerjisinin ölçülməsi və real vaxt gərginliyinin monitorinqi.

2.Güc Şəbəkəsinin Relay Mühafizəsi

Rele mühafizəsi və avtomatik idarəetmə avadanlığı ilə təchiz edilmiş elektrik şəbəkəsində nasazlıqların müəyyən edilməsinə, sinxronizasiya yoxlaması və xəttin qorunması, avadanlıqların zədələnməsinin və elektrik şəbəkəsinin səbəb olduğu qəzaların qarşısının alınması gərginlik anomaliyaları.

3.Daşıyıcı Rabitə Birləşməsi

Elektrik xəttinin daşıyıcısı rabitəsi üçün xüsusi birləşmə kondensatoru kimi xidmət edir və sabit siqnal kanalı təmin edir. elektrik şəbəkəsi məlumat ötürülməsi və uzaqdan istismar və texniki xidmət.

Texniki Parametrlər və Əməliyyat Mühiti

1. Əsas Texniki Parametrlər

- Uyğun Əməliyyat Şərtləri: 50/60Hz AC güc sistemi
- İkincil çıxış gərginliyi: 100/√3V, 100V (standart spesifikasiyalar)
- Dielektrik İtki Tangensi: ≤0,002
- Kondansatör xətası: etiket göstəricisinin ±2%-dən çox deyil
- İzolyasiya Müqaviməti: ≥500MΩ (2500V meqaohmmetr ilə ölçülür)
- Həddindən artıq gərginlikdə işləmə qabiliyyəti: nominal gərginliyin 1,2 qatında uzunmüddətli işləmə; 1.5-də qısamüddətli əməliyyat 30 saniyə ərzində nominal gərginlik; F tipi 1,9 dəfə nominal gərginlikdə 8 saat fasiləsiz işləyə bilər

2. Tətbiq olunan Ətraf Mühit Şərtləri

- İşləmə temperaturu: -40 ℃ ~ + 45 ℃ (xüsusi şərtlər üçün fərdiləşdirilə bilər)
- Maksimum Külək Sürətinə Müqavimət: 150km/saat
- Tətbiq edilə bilən hündürlük: ≤2000m (istək əsasında yüksək hündürlük modelləri mövcuddur)
- Maksimum buzlanma qalınlığı: 10 mm
- Çirklənmə əleyhinə reytinq: Standart D Sinfi (sürünmə məsafəsi ≥ 43,3 mm/kV), isteğe bağlı E Sinfi (sürünmə məsafəsi ≥) 53,7 mm/kV)

Mühəndislik Tətbiqi Case

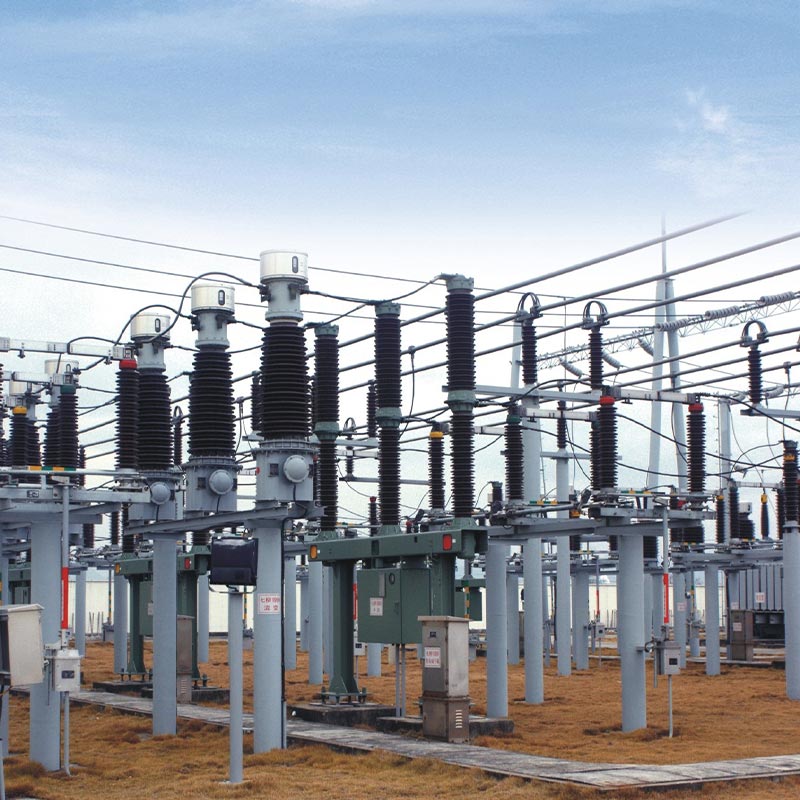

Usune TYD110/3-0.02FH çirklənmə əleyhinə 110 kV-luq Pt gərginlik transformatoru açıq havada uğurla tətbiq edilmişdir. Zhejiang əyalətində 110 kV-luq regional yarımstansiyanın təmiri layihəsi. Bu yarımstansiya ətrafa xidmət göstərir son dərəcə yüksək enerji təchizatı dayanıqlığı və avadanlıqların etibarlılığı tələb edən sənaye parkları və yaşayış sahələri. Yüksək rütubətli, yüksək duzlu və güclü çirklənməli və tez-tez dəniz küləyi əsən sahil bölgəsində yerləşir, layihə yüksək gərginlikdən ciddi çirklənmə, korroziya və yaşlanma əleyhinə performans tələb edir. avadanlıq.

Avadanlıq ciddi şəkildə istehsalçının spesifikasiyasına uyğun olaraq qaldırıldı, quraşdırıldı və istismara verildi istifadəyə verilməzdən əvvəl. İki illik yerində istismar və texniki xidmət və müntəzəm sınaq məlumatları göstərir ki avadanlığın tutumu və dielektrik itkisi kimi əsas parametrlər ardıcıl olaraq milli standartlara cavab verir yağ sızması, anormal səs-küy və ya parametrlərin sürüşməsi kimi məsələlər. Onun üstün çirklənməyə və korroziyaya qarşıdır struktur, sahil duzu spreyinin və rütubətli havanın korroziyasına təsirli şəkildə müqavimət göstərir, məsələn, ümumi nasazlıqların qarşısını alır. ənənəvi alət transformatorlarında izolyasiyanın köhnəlməsi və gərginliyin dəyişməsi. Gücü sabit şəkildə tamamlayır ölçmə, gərginlik monitorinqi və daşıyıcı rabitə əlaqəsi, davamlı və təhlükəsiz enerji təchizatını təmin edir yarımstansiyası və sərt açıq hava şəraitində məhsulun dayanıqlığını və uyğunlaşma qabiliyyətini tam yoxlamaq.

Quraşdırma və Baxım Xüsusiyyətləri

1. Quraşdırma Nöqtələri

Avadanlıq kondansatör gərginlik bölücü + elektromaqnit cihazının tam dəsti kimi göndərilir. Quraşdırma mütləqdir etiket nömrələrinə ciddi riayət edin; özbaşına qarışdırmaq və dəyişdirmək qəti qadağandır. Avadanlıq üçün qaldırma zamanı elektromaqnit qurğusunun yağ çəni üçün xüsusi qaldırıcı deliklərdən istifadə edilməlidir; birbaşa qaldırma kondansatör çini kolları qadağandır. Vəqf M20 yüksək möhkəmlikli boltlar və bütövlükdə bərkidilir Avadanlığın sabit işləməsini təmin etmək üçün quraşdırma əyilmə bucağı ≤2/1000 mm-dir.

Əsas naqillərə dair tələblər: Damper terminalları d1 və d2 etibarlı şəkildə birləşdirilməlidir; açıq dövrələr ciddi şəkildə qadağandır. Daşıyıcı avadanlıqlara qoşulmadıqda, N və X terminalları etibarlı şəkildə qısaqapanmalıdır. ərzində avadanlığın istismarı zamanı X terminalı yüksək gərginliyə daxil olmasının qarşısını almaq üçün birbaşa və etibarlı şəkildə torpaqlanmalıdır ikinci dərəcəli qapaq, avadanlığa zərər vurmaq və şəxsi təhlükəsizliyə təhlükə yaratmaq.

2. İstismar və Baxım və Təhlükəsizlik tədbirləri

Avadanlıq tam möhürlənmiş yağa batırılmış quruluşa malikdir, sabit performansı təmin edir və ehtiyacı aradan qaldırır. müntəzəm yağ nümunələrinin götürülməsi və sınaqdan keçirilməsi üçün. Müntəzəm texniki xidmət yalnız avadanlığın möhürlənməsinin vaxtaşırı yoxlanılmasını tələb edir vəziyyət, terminalın sıxlığı və anormal səslər, ikincil gərginlik anomaliyaları və qəfil üçün problemlərin aradan qaldırılması açıq delta əlaqəsində gərginlik sıçrayışları. Avadanlığın bərkidici boltlarının icazəsiz sökülməsi və möhürlənməsi strukturu qəti qadağandır. Kondansatör bölücü və elektromaqnit cihazı olmadan sökülməməlidir istehsalçının icazəsi. Avadanlıq söküldükdən sonra yerli ətraf mühitə təhvil verilməlidir ətraf mühitin çirklənməsinin qarşısını almaq üçün mərkəzləşdirilmiş və zərərsiz utilizasiya üçün mühafizə şöbəsi.

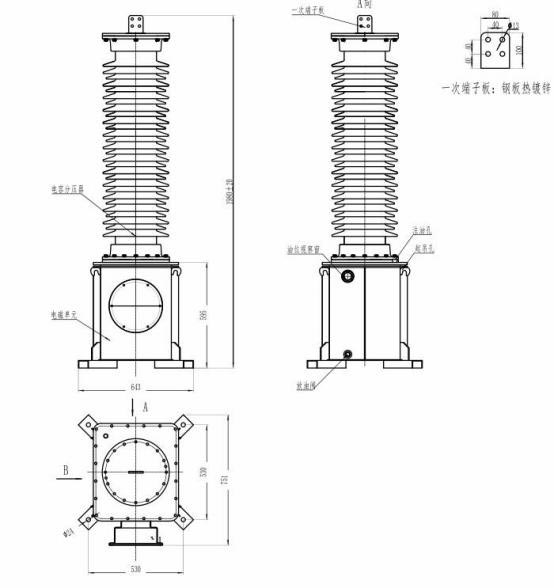

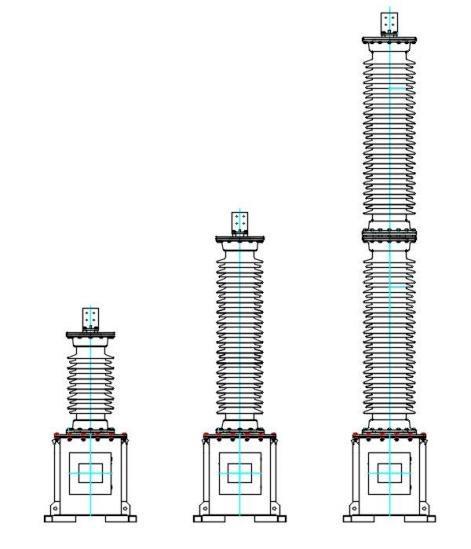

Məhsul ölçüləri.

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Tez-tez verilən suallar

S1: Usune 110 kV Pt Gərginlik Transformatorunun H, G və F şəkilçi modelləri arasında hansı fərqlər var? hansı ssenarilərə uyğundurlar?

H çirklənməyə davamlı tipdir, sahilboyu və güclü çirklənmiş sənaye ssenariləri üçün uyğundur sürüşmə məsafəsi və korroziyaya qarşı müqavimət; G yüksək hündürlük növüdür, 2000 m hündürlükdən yuxarı ərazilər üçün optimallaşdırılmışdır, aşağı gərginlikli və güclü ultrabənövşəyi mühitlər üçün uyğundur; F qeyri-effektiv neytral nöqtə üçün xüsusi bir növdür daha güclü həddindən artıq gərginliyə dözümlü torpaqlama, müvafiq elektrik şəbəkəsi sistemləri üçün uyğundur. Uyğun model layihənin coğrafi mühiti və elektrik şəbəkəsi sistemi əsasında seçilə bilər.

2-ci sual: Niyə avadanlıqların istismarı zamanı D1, D2 və N-X terminallarını ayırmaq qəti qadağandır?

D1 və D2 damper terminallarıdır. Onların açılması damperin sıradan çıxmasına səbəb olacaq, daxili həddindən artıq gərginlik artımlarına səbəb olacaq və kondansatörlərə və elektromaqnit qurğulara daimi ziyan vurur. Heç bir daşıyıcı avadanlıq qoşulmadıqda, N-X terminallarının ayrılması yüksək gərginliyin ikincil qovşaq qutusuna daxil olmasına imkan verəcək və ikincil yanacaq monitorinq və mühafizə vasitələri və təhlükəsizlik qəzasına səbəb olur. Terminal birləşmələrinin etibarlılığı olmalıdır avadanlığı işə salmazdan əvvəl yoxlanılır.

3-cü sual: Usune 110 kV Pt Gərginlik Transformatoru istismar zamanı vaxtaşırı yağ nümunələrinin götürülməsini və sınaqdan keçirilməsini tələb edirmi?

Xeyr, vaxtaşırı yağ nümunələrinin götürülməsi və sınaqdan keçirilməsi tələb olunmur. Elektromaqnit qurğusu aşağı gərginlikdə işləyir və a möhürləmə və performans testlərinin tam dəsti fabrikdən ayrılmadan əvvəl tamamlanaraq etibarlılığını təmin edir sızdırmazlıq performansı. Sahədə nümunə götürmə avadanlığın daxili təzyiq balansını pozacaq, nəticədə yağ səviyyəsinin düşməsi, nəmin daxil olması və izolyasiyanın pisləşməsi kimi potensial problemlər. Yalnız müntəzəm yoxlamalar möhürlərin bütövlüyünü və elektrik parametrlərinin sabitliyini yoxlamaq lazımdır. Parametrlər anormal olarsa, xüsusi sınaq üçün istehsalçı ilə əlaqə saxlayın.
