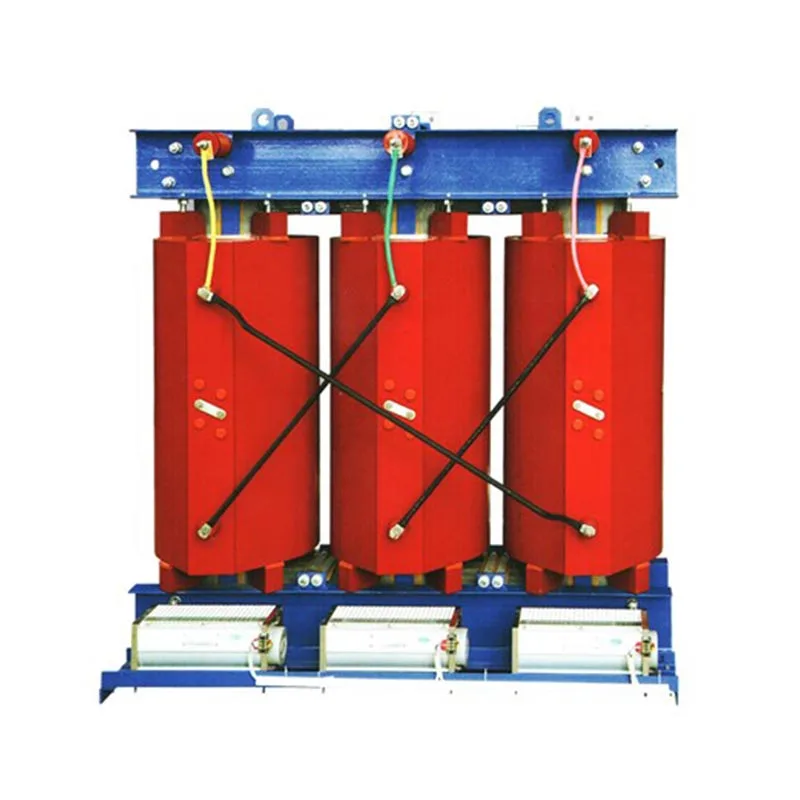

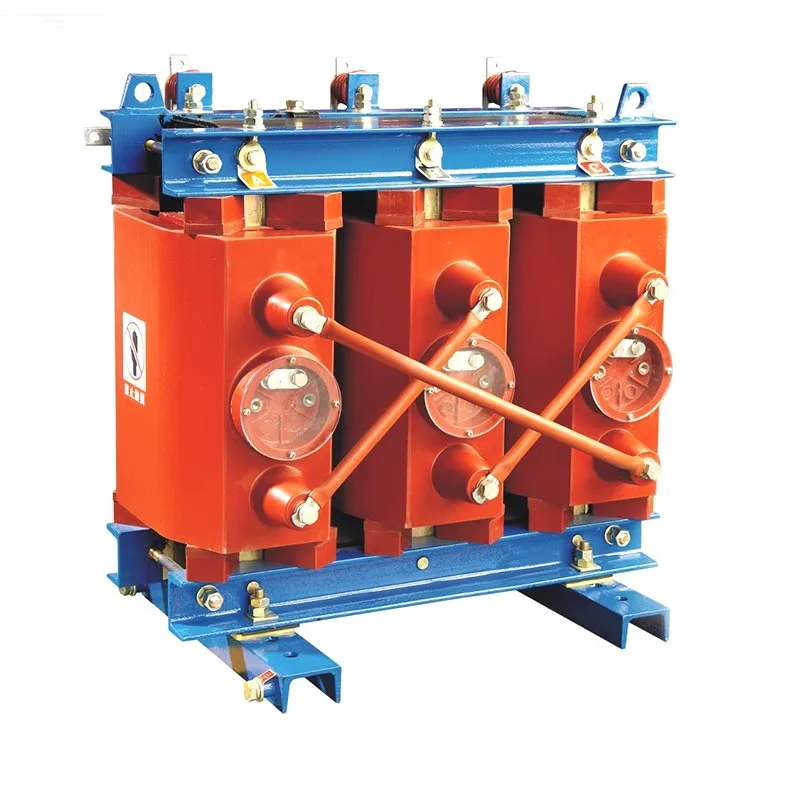

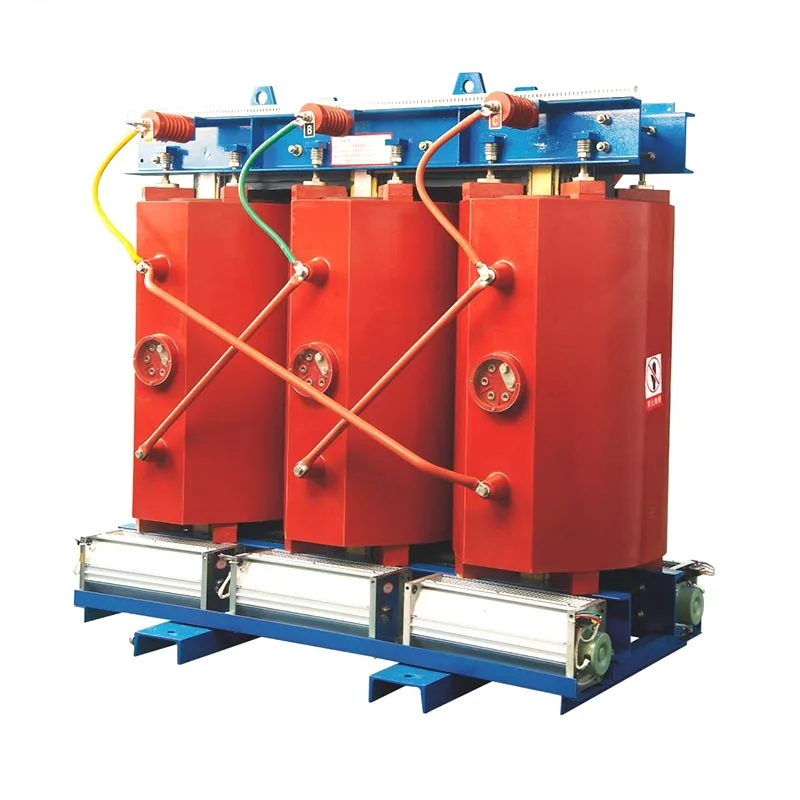

630kVA Epoksi Qətranlı Quru Tip Transformator

Usune 630kVA epoksi qatranlı quru tipli transformator daxili enerji üçün nəzərdə tutulmuş yağsız paylayıcı transformatordur. yüksək təhlükəsizlik standartlarını tələb edən təchizat ssenariləri. İçəriyə daxil edilmiş yüksək və aşağı gərginlikli sarımlara malikdir yüksək temperatura davamlı epoksi qatrandır və izolyasiya və istilik yayılması üçün havaya əsaslanır. Bu dizayn yağa batırılmış transformatorlarla əlaqəli təhlükəsizlik təhlükələrini əsaslı şəkildə aradan qaldırır - məsələn, yağ sızması, yanğınlar və partlayışlar—və istismar zamanı zərərli qazların sıfır emissiyasını təmin edir.

Yüksək rütubət, toz və ya yüksək hündürlüklə xarakterizə olunan mürəkkəb qapalı mühitlər üçün uyğundur, bu avadanlıq xəstəxanalarda, məktəblərdə, metro stansiyalarında, ticarət komplekslərində və sənaye müəssisələrində geniş istifadə olunur. 630 kVA gücü kiçik və orta güc tətbiqləri, enerji təchizatı imkanlarının balanslaşdırılması, quraşdırma üçün əsas spesifikasiyadır yer tələbləri və enerji səmərəliliyi; həm yeni quraşdırmalar, həm də yenidən təchizat üçün üstünlük verilən seçimdir daxili enerji paylama sistemləri.

Əsas Məhsul Xüsusiyyətləri

1. Yanğın və Partlayış Müqaviməti; Yüksək Təhlükəsizlik

Bu sinif F yüksək temperatura davamlı epoksi qatran izolyasiya materiallarından istifadə edir və heç bir izolyasiya yağı ehtiva etmir. Hətta həddindən artıq yüklənmə və ya qısa qapanma kimi ekstremal şəraitdə qurğu alov almayacaq, partlamayacaq və ya sızmayacaq. Onun yüksək təhlükəsizlik reytinqi ictimai binalar və yeraltı üçün ciddi yanğın təhlükəsizliyi qaydalarına tam uyğundur boşluqlar.

2. Ekoloji cəhətdən təmiz; Sıfır Çirklənmə

Əməliyyat neftlə çirklənməni və ya zəhərli/zərərli qazların buraxılmasını nəzərdə tutmur. Bu, heç bir xüsusi neft çuxurları və ya tələb edir yanğın-izolyasiya maneələri və birbaşa qapalı yerlərdə quraşdırıla bilər, mülki mühəndislik xərclərini effektiv şəkildə azaldır və aşağı karbonlu, ekoloji cəhətdən təmiz inkişafa doğru sənaye meylləri ilə uyğunlaşdırmaq.

3. Aşağı səs-küy və aşağı qismən boşalma; Stabil Əməliyyat

Optimallaşdırılmış əsas və folqa sarma strukturları maqnit vibrasiya səs-küyünü və daxili qismən əhəmiyyətli dərəcədə azaldır boşalma səviyyələri. Bu, elektrik eroziyasından qaynaqlanan izolyasiyanın qocalmasının qarşısını alır, sabit, davamlı işləməyi təmin edir 20 ildən artıqdır.

4. Aşağı Enerji İstehlakı və Yüksək Səmərəlilik

Dəmir nüvə yüksək dərəcəli taxıl yönümlü silisium polad təbəqələrdən tikilib, həm yüksüzlüyünü effektiv şəkildə azaldır. və yük itkiləri. Uzunmüddətli istismarı nəzərdə tutan kommersiya və sənaye layihələri üçün bu, əhəmiyyətli dərəcədə azalır enerji istehlakını artırır və elektrik enerjisindən istifadə dərəcələrini yaxşılaşdırır.

5. Hava Soyudulmuş və Baxımsızdır

630kVA epoksi qatranlı quru tipli transformator hava izolyasiyasından və təbii və ya məcburi hava soyutma strukturundan istifadə edir. Bu, izolyasiya yağının vaxtaşırı dəyişdirilməsi, sınaqdan keçirilməsi və ya filtrasiyası ehtiyacını aradan qaldırır; müntəzəm texniki qulluq yalnız sadə toz təmizləmə və təmizləmə tələb edir, davamlı iş üçün əmək və material xərclərini kəskin şəkildə azaldır əməliyyatlar.

6. Yüksək Uyğunluq və Çox Yönlü Tətbiq

O, -20°C ilə +40°C arasında dəyişən mühit temperaturlarında, 1000 metrə qədər yüksəkliklərdə və nisbi rütubət ≤95% (kondensasiya olunmayan). Yeraltı kimi mürəkkəb əməliyyat mühitləri üçün uyğundur tunellər, tozlu sənaye müəssisələri və yüksək rütubətli tibb palataları.

7. Yığcam struktur və asan quraşdırma

Bölmə yığcam və yüngüldür, enerji paylama otağında minimal yer tutur. Onun modul, standartlaşdırılmış struktur daşınma və qaldırma işlərini asanlaşdırır, yerdə montaj prosesi sadədir, heç bir kompleks dəstəkləyici mülki mühəndislik infrastrukturu tələb etmir.

İş prinsipi

Usune 630kVA epoksi qatranlı quru tipli transformator elektromaqnit induksiya prinsipi əsasında işləyir. Yağsız izolyasiya və istilik yayma quruluşu ilə ənənəvi yağa batırılmışdan fərqli olaraq fərqlənir. transformatorlar - onun işi aşağıdakı kimi davam edir:

1. Alternativ cərəyan (AC) davamlı dəyişən dəyişən maqnit axını yaradaraq birincil sarğıya daxil olur. laminatlanmış dəmir nüvənin içərisində;

2. Dəyişən maqnit axını ikincil sarğıdan keçərək alternativ elektromotor qüvvəni (EMF) yaradır. elektromaqnit induksiyası vasitəsilə ikincil rulonda;

3. Birincil və ikincil sarımlar arasındakı növbə nisbətinə əsasən, AC gərginliyi yuxarı və ya aşağı endirilir. sabit enerji ötürülməsinə nail olmaq;

4. İzolyasiya və istilik yayılması üçün havadan istifadə edərək, sarımlar və nüvələr təbii yolla istiliyi yayır. gərginliyin çevrilməsini və enerji ötürülməsini təhlükəsiz yerinə yetirən konveksiya və ya məcburi hava ventilyatorları.

Texniki Spesifikasiyalar Cədvəli

1.Elektrik Performans Parametrləri

2.Əməliyyat Ətraf Mühit Şəraitləri

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Real-Dünya Layihəsi Tətbiq İşi

Nümunə 1: Şəhər A dərəcəli Üçüncü Xəstəxana üçün Daxili Enerji Paylanması Layihəsi

Zhejiangdakı A dərəcəli üçüncü xəstəxana enerji təchizatı üçün iki Usune 630kVA epoksi qatranlı quru tipli transformator satın aldı. xəstə palatalarına və dəqiq tibbi avadanlıqlara. Məhsulun yağsız, yanğına davamlı, aşağı səs-küy və aşağı qismən boşalma xüsusiyyətləri, həll tibb müəssisələrində yanğın təhlükələrini aradan qaldırır və səs-küyün qarşısını alır CT və MRI skanerləri kimi dəqiq avadanlıqlar üçün sabit enerji təchizatı təmin edilərkən xəstələri narahat etməkdən. Avadanlıq təmir üçün heç bir fasilə tələb etmədən üç il ərzində rəvan və fasiləsiz işləyir.

Məsələnin Tədqiqi 2: Şəhər Metro Stansiyası üçün Yardımçı Enerji Təchizatı Sistemi

Çinin bir şəhərində bir metro xətti elektrik paylama otağında dörd Usune 630 kVA quru tipli transformator yerləşdirdi. yeraltı stansiya. Yüksək rütubət, zəif ventilyasiya kimi yeraltı məkanların problemlərinin həlli, ciddi yanğın təhlükəsizliyi tələbləri və məhdud quraşdırma sahəsi - məhsul tunel üçün mükəmməl uyğun gəlir əməliyyat standartları. Onun üstünlükləri arasında rütubətə və toza davamlılıq, partlayışa davamlılıq və alov gecikdirmək daxildir imkanlar və metronun köməkçi sistemləri üçün təhlükəsiz enerji təchizatını təmin edən kompakt yer.

Tez-tez verilən suallar

Q1: Daxili quraşdırma üçün Usune 630kVA epoksi qatranlı quru tipli transformatorun əsas üstünlükləri hansılardır yağlı transformatorlarla müqayisədə?

A1: Birincisi, tamamilə yağsızdır, yanğın, partlayış və yağ sızması risklərini aradan qaldırır; neft çuxurlarına ehtiyac yoxdur və ya yanğından mühafizə qurğuları, bu da onu müxtəlif qapalı daxili mühitlər üçün uyğun edir. İkincisi, sıfır istehsal edir istismar zamanı zərərli emissiyalar və yağ dəyişikliyi və ya müvafiq texniki xidmət tələb olunmur, əhəmiyyətli dərəcədə azaldır uzunmüddətli istismar və təmir xərcləri. Üçüncüsü, onun aşağı səs-küylü və aşağı qismən boşalma performansı həssas tibbi qoruyur və Gərginlik dalğalanmalarının müdaxiləsindən avtomatlaşdırılmış dəqiq avadanlıq, onu təhlükəsiz, üstünlük verilən seçim halına gətirir məktəblər, xəstəxanalar və metrolar kimi nəqliyyatın çox olduğu yerlər.

S2: Bu transformator yüksək rütubətli, tozlu fabrik mühitlərində etibarlı işləyə bilərmi?

A2: Bəli. Usune, sarğıları tam əhatə edən optimallaşdırılmış inteqral epoksi qatran kapsulyasiya prosesindən istifadə edir, nəm və tozun daxil olmasını effektiv şəkildə maneə törədir. Məhsul tozlu qapalı mühitlərdə stabil işləyir rütubət səviyyəsi 95% -ə qədər (qeyri-kondensasiya). Həddindən artıq toz səviyyələri olan mühitlər üçün xüsusi qoruyucu korpus istilik yayılmasına zərər vermədən ətraf mühitə davamlılığı artırmaq üçün əlavə edilə bilər.

3-cü sual: Standart Usune 630kVA modeli beynəlxalq şəbəkə standartlarına uyğundurmu?

A3: Standart model ikili tezlikli əməliyyatı (50/60Hz) dəstəkləyir və əksər hallarda şəbəkə spesifikasiyasına uyğundur dünya ölkələri. O, 10kV/10.5kV yüksək gərginlikli giriş və 0.4kV aşağı gərginlikli çıxışa malikdir, Dyn11-dən istifadə edir. əlaqə qrupu və 6% standart empedans gərginliyinə malikdir. Xüsusi gərginliklə bağlı tələblər üçün, empedans və ya tutum parametrlərinə görə, fabrikimiz xüsusi şəbəkəyə uyğunlaşdırılmış fərdi istehsal təklif edir layihənizin spesifikasiyası.

Brend Profili və Nəticə Çində kök salmışdır və enerji avadanlıqlarında on ildən çox dərin təcrübəyə malikdir sənayesi, Zhejiang Usune Electric Co., Ltd. epoksi qatranlı quru tipli transformatorların etibarlı təchizatçısıdır. həyata keçiririk daxil olan silikon polad xammalının yoxlanılmasından tutmuş bütün proses boyu hərtərəfli keyfiyyətə nəzarət materialların hazır məhsulların qismən boşaldılması sınağına qədər - bütün 630 kVA seriyalı məhsulların uyğun olmasını təmin etmək beynəlxalq enerji sənayesi standartları. Birbaşa fabrik satışlarından, fərdi dizaynlardan və bir pəncərədən istifadə etmək satış sonrası texniki dəstək üçün təhlükəsiz, enerjiyə qənaət edən və davamlı daxili yarımstansiya həlləri təqdim edirik dünya miqyasında kommersiya, tibbi, nəqliyyat və sənaye layihələri.
