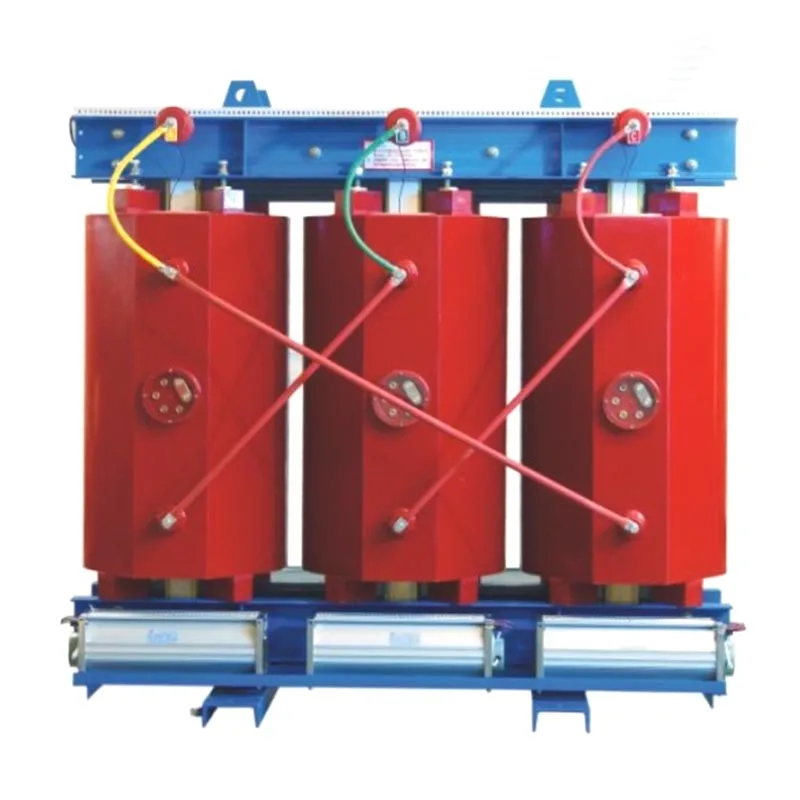

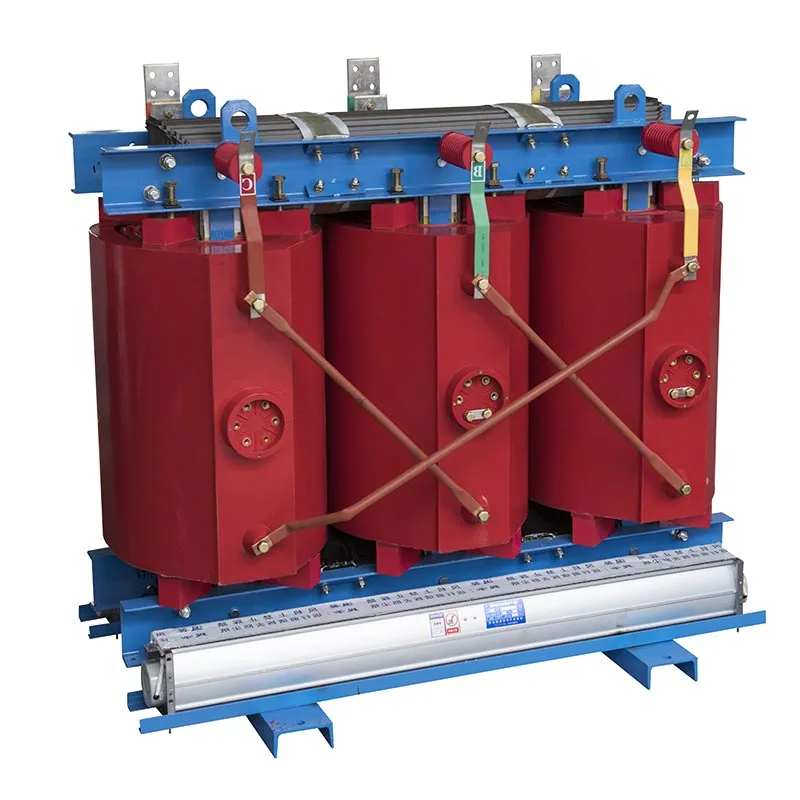

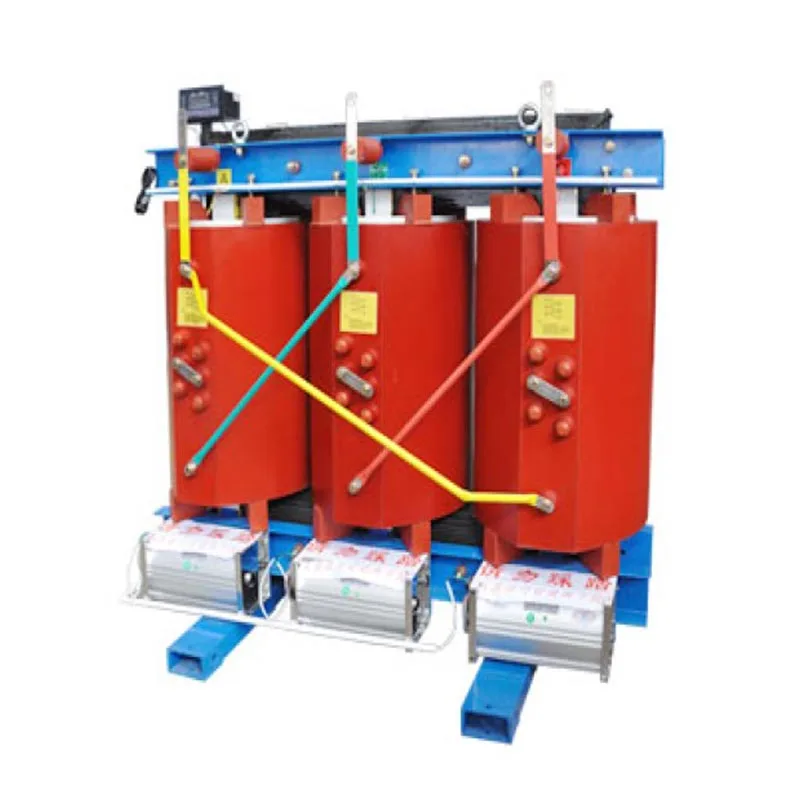

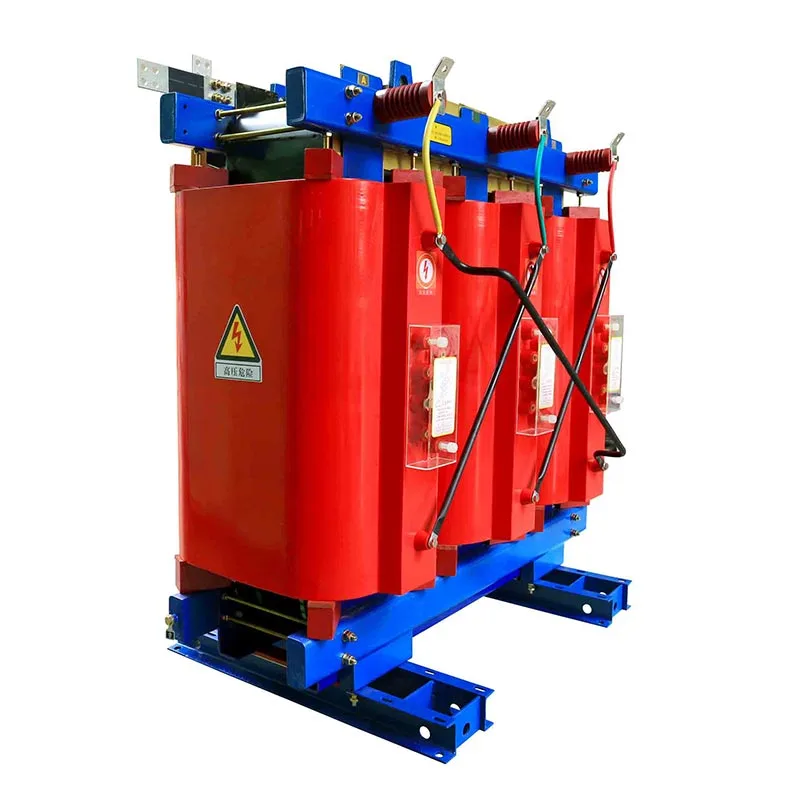

500kVA tökmə rezin quru tip transformator

Usune 500kVA tökmə qatran quru tipli transformator soyutma üçün havadan istifadə edən yağsız enerji paylayıcı qurğudur. və izolyasiya. Onun sarımları tamamilə yüksək temperatura davamlı epoksi qatranla örtülmüşdür, tamamilə neft sızması, yanğın və partlayış kimi təhlükəsizlik təhlükələrinin aradan qaldırılması. Cihaz aşağı qismən boşalma xüsusiyyətinə malikdir, minimal səs-küy və sıfır çirkləndirici emissiya, uzunmüddətli, texniki xidmət tələb olunmayan işləməyə imkan verir. üçün uyğundur müxtəlif tələbkar daxili enerji tətbiqləri və kommersiya məqsədləri üçün enerji paylama sistemlərində geniş istifadə olunur binalar, xəstəxanalar, məktəblər, sənaye müəssisələri və metrolar.

Əsas Məhsul Xüsusiyyətləri

1. Yanğın və Partlayış Müqaviməti; Üstün Təhlükəsizlik

500kVA tökmə rezin quru tipli transformatorda izolyasiya yağı yoxdur və H sinifindən istifadə edir. yüksək temperatura davamlı tökmə materialları. Anormal şəraitdə alov almayacaq, partlamayacaq və yağ sızmayacaq həddindən artıq yüklənmə və ya qısa qapanma kimi. Daxili quraşdırma kimi xüsusi yanğın təhlükəsizliyi vasitələri tələb etmir neft çuxurları və ya təhlükəsizlik divarları, mülki mühəndislik və köməkçi xərcləri effektiv şəkildə azaldır.

2. Ekoloji cəhətdən təmiz; Sıfır Çirkləndirici Emissiyalar

İstismar zamanı neft sızması və ya zərərli qaz emissiyası riski yoxdur, yaşıl binaya uyğunluq təmin edilir. və ekoloji standartlar. O, birbaşa qapalı yerlərdə, məsələn, möhürlənmiş xəstəxana avadanlıqları otaqlarında quraşdırıla bilər və ya yeraltı metro avadanlıqları kameraları - tullantı neftin bərpası sistemlərinə ehtiyac olmadan, əla təklif edir ətraf mühitə uyğunlaşma qabiliyyəti.

3. Aşağı səs-küy və aşağı qismən boşalma; Stabil Əməliyyat

Optimallaşdırılmış əsas laminasiya və simmetrik dolama strukturları elektromaqnit vibrasiyasını əhəmiyyətli dərəcədə azaldır və əməliyyat səsi. Vakuum tökmə prosesi daxili dolama qabarcıqlarını aradan qaldırır, qismən təsirli şəkildə nəzarət edir boşaldılması və izolyasiyanın köhnəlməsinin qarşısının alınması, bununla da 20 ildən çox dayanıqlı, fasiləsiz işləməyi təmin edir.

4. Enerji Effektivliyi; Aşağı İstismar və Baxım Xərcləri

Özək üçün yüksək dərəcəli taxıl yönümlü silikon poladdan istifadə olunur, bu da həm yüksüz, həm də yük itkilərini əhəmiyyətli dərəcədə azaldır. Fabriklər və kommersiya binaları kimi fasiləsiz 24 saat enerji təchizatı tələb edən ssenarilər üçün nəzərdə tutulmuşdur. qlobal enerjiyə qənaət standartlarına uyğunlaşaraq, uzunmüddətli enerji istehlakını əhəmiyyətli dərəcədə azaldır.

5. Təmirsiz Dizayn

Hava izolyasiyası və təbii hava soyutma ehtiyacını aradan qaldıran inteqrasiya edilmiş bir quruluşa malikdir izolyasiya yağının vaxtaşırı dəyişdirilməsi, filtrasiyası və ya sınaqdan keçirilməsi. Müntəzəm texniki qulluq sadə tozla məhdudlaşır terminal birləşmələrinin çıxarılması və yoxlanılması, davam edən işlərlə bağlı əmək və material xərclərini kəskin şəkildə azaldır əməliyyatlar və texniki xidmət.

6. Güclü Ətraf Mühitə Uyğunluq

-20°C ilə +40°C arasında dəyişən mühit temperaturlarında, 1000 metrə qədər hündürlükdə və yüksəklikdə etibarlı şəkildə işləyir. nisbi rütubət ≤95% (kondensasiya olunmayan). Möhürlənmiş tökmə sarımları toz, nəm və yüngül korroziyaya davamlıdır, qurğunu yeraltı məkanlar, nəmli fabrik obyektləri və tibb kimi mürəkkəb mühitlər üçün uyğun edir təmiz otaqlar.

7. Yığcam struktur və asan quraşdırma

Eyni tutumlu yağlı transformatorlarla müqayisədə bu qurğu daha kiçik və yüngüldür, daha az yer tələb edir. enerji paylanması üçün. Onun daşınması, qaldırılması və yerində yığılması asanlığı tikintini effektiv şəkildə qısaldır enerji paylama layihələri üçün vaxt qrafiki.

Əməliyyat prinsipi

Usune 500kVA tökmə qatran quru tipli transformator elektromaqnit induksiya prinsipi ilə işləyir, Əsas və ikincil arasında maqnit axınının birləşməsi vasitəsilə alternativ cərəyan gərginliyinin çevrilməsi və enerji ötürülməsi sarımlar. Əsas əməliyyat prosesi aşağıdakı kimidir:

1. Birincil sarğıdan keçən alternativ cərəyan dəmir daxilində alternativ maqnit axını yaradır. əsas;

2. Dəyişən maqnit axını ikincil sarğıdan keçərək alternativ elektromotor qüvvəyə səbəb olur. elektromaqnit induksiyası vasitəsilə;

3. Gərginliyin transformasiyası (artma və ya azalma) və enerji ötürülməsi sabit növbə nisbəti əsasında həyata keçirilir. birincil və ikincil sarımlar arasında.

Yağa batırılmış transformatorlardan fərqli olaraq, bu qurğu izolyasiya və istilik yayılması üçün vasitə kimi tamamilə havaya əsaslanır. nüvə və sarımlar arasında, tərkibində heç bir izolyasiya yağı yoxdur. İstilik təbii konveksiya və ya məcburi yolla yayılır qapalı qapalı mühitlərdə təhlükəsiz və sabit gərginlik transformasiyasına imkan verən havanın soyudulması.

Əsas Texniki Spesifikasiyalar

1. Elektrik Reytinqləri

2. Ətraf Mühit Xüsusiyyətləri

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Real Dünya Tətbiq İşləri

Məsələn 1: Şəhər Metro Stansiyasının Daxili Elektrik Paylanması Layihəsi

Şərqi Çində orta ölçülü bir yeraltı metro stansiyası üç Usune 500kVA tökmə qatran quru tipli transformator satın aldı elektrik stansiyalarının işıqlandırma, ventilyasiya və siqnal idarəetmə sistemlərinə. Metro mühitləri qapalı və rütubətlidir ciddi yanğın təhlükəsizliyi tələbləri; yağlı transformatorlar belə şəraitdə təhlükəsizlik riskləri yaradır. İçəri girəndən üç il əvvəl xidmət göstərmiş, avadanlıq aşağı səs-küy səviyyələri və sabit qismən boşalma performansı nümayiş etdirmişdir tez-tez texniki xidmət tələb etmədən, yeraltı dəmir yolu tranzit əməliyyatları üçün təhlükəsizlik standartlarına tam cavab verir.

Məsələn 2: Üçüncü Xəstəxananın Enerji Sisteminin Təkmilləşdirilməsi

Üçüncü xəstəxana köhnə yağlı transformatorları iki Usune 500kVA quru tipli transformatorla əvəz etdi. CT və MRI skanerləri kimi dəqiq tibbi avadanlıq. Bu məhsullar yanğın və çirklənmə risklərini aradan qaldırır və tibbi avadanlıq üçün sabit enerji təchizatını təmin edərək, səssiz işləmək; əlavə olaraq, onların baxımsız olması xəstəxananın avadanlıqların idarə edilməsi iş yükünü əhəmiyyətli dərəcədə azaldır.

Tez-tez verilən suallar

Q1: Usune 500kVA tökmə qatran quru tipli transformator yüksək rütubətli və ya yeraltı mühitlərdə istifadə edilə bilərmi?

A1: Bəli. Avadanlıq effektiv şəkildə tam möhürlənmiş dolama strukturu yaratmaq üçün vakuum epoksi qatran tökməsindən istifadə edir. nəmə, toz və korroziyaya davamlıdır. Nisbi rütubətin 95%-ə qədər olduğu mühitlərdə stabil işləyir. (qeyri-kondensativ) və metro avadanlıqları otaqları, yeraltı paylayıcı otaqlar və rütubətli otaqlar üçün geniş uyğundur zavod obyektləri. Uzun müddətli kondensasiya olan mühitlər üçün xüsusi IP-reytinqli korpuslar mövcuddur suya davamlılığı artırmaq.

2-ci sual: Bu quru tipli transformator hansı müntəzəm texniki qulluq tələb edir?

A2: Avadanlıq əsasən texniki xidmət tələb etmir, izolyasiyanın dəyişdirilməsi, filtrasiyası və ya sınaqdan keçirilməsini tələb etmir yağ. Müntəzəm texniki qulluq yalnız sarımlardan sıxılmış hava ilə tozun təmizlənməsini və terminalın yoxlanılmasını əhatə edir hər altı ayda bir sıxlıq; heç bir xüsusi sınaq avadanlığına ehtiyac yoxdur, nəticədə əhəmiyyətli uzunmüddətli əməliyyat xərclərinə qənaət.

3-cü sual: Bu quru tipli transformatorun qapalı şəraitdə yağa batırılmış transformatorlarla müqayisədə əsas təhlükəsizlik üstünlükləri hansılardır parametrlər?

A3: Əsas üstünlük yanğın və ya partlayış riskinin olmamasıdır. Ənənəvi yağlı transformatorlar ehtiva edir alovlanan izolyator yağı - onları qısaqapanma və ya həddindən artıq istiləşmə zamanı yanğına və ya partlayışa meylli edir - və neft çuxurları və təhlükəsizlik divarları kimi köməkçi qurğular tələb olunur. İstifadə olunan tökmə qatranlı quru tipli transformatorlar istifadə olunur alov gecikdirən bərk qatran və yanan mühit yoxdur; nasazlıq halında yanğını yaymazlar və xəstəxanalar, məktəblər və alış-veriş kimi sıx məskunlaşan qapalı yerlərdə birbaşa quraşdırıla bilər ticarət mərkəzləri - əlavə yanğın təhlükəsizliyi infrastrukturuna ehtiyac olmadan.
