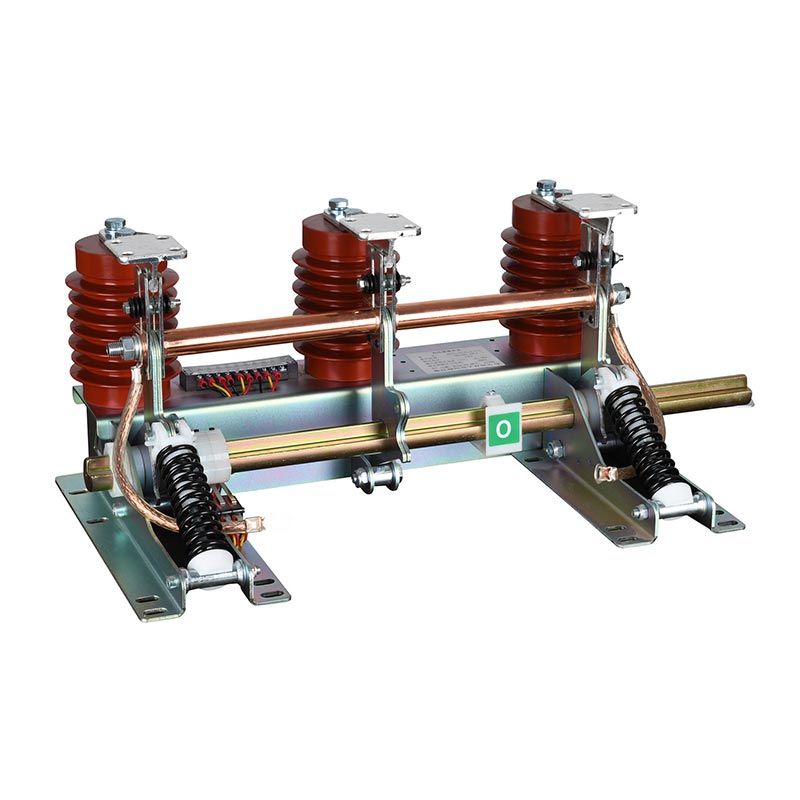

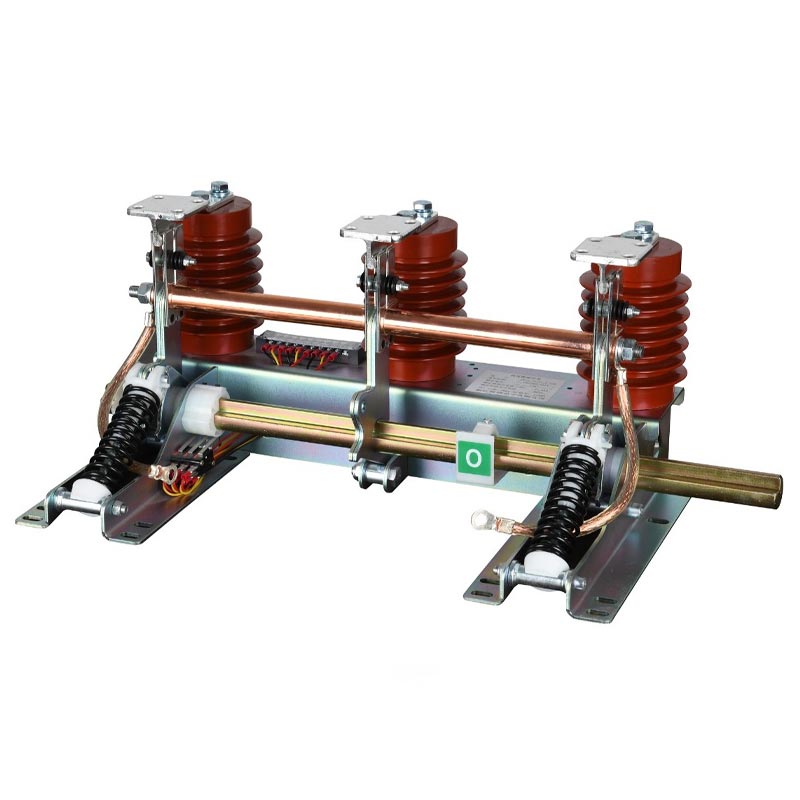

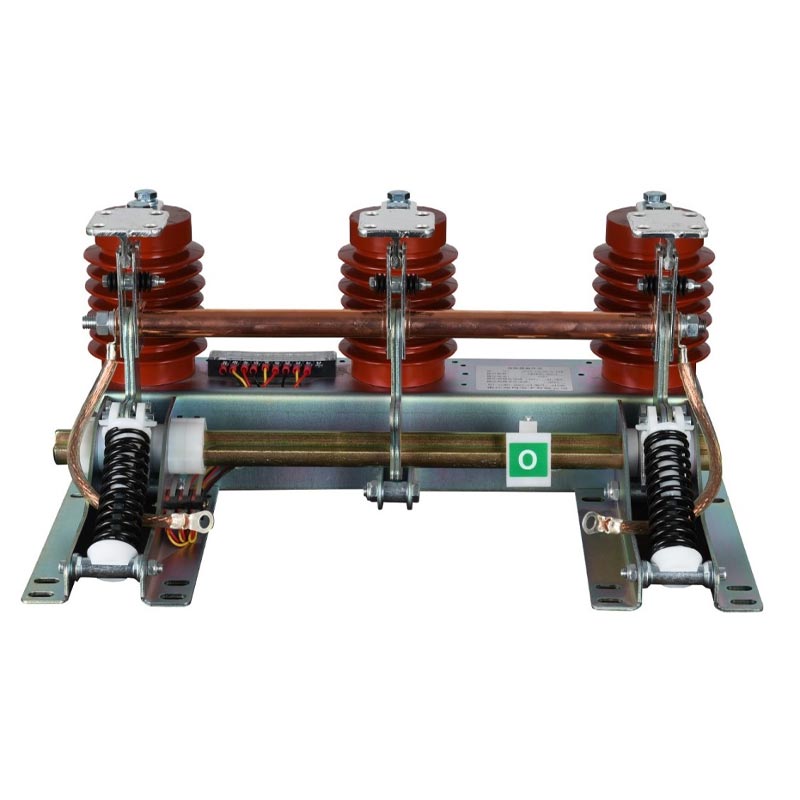

Torpaqlama açarı Jn15

Usune Torpaqlama Anahtarı Jn15 12kV və 50Hz-dən aşağı dəyişən cərəyan enerji sistemləri üçün uyğundur. Xüsusi olaraq dövrə üçün nəzərdə tutulmuşdur təhlükəsizlik torpaqlama zamanı kritik torpaqlama qorunmasını təmin etmək üçün müxtəlif yüksək gərginlikli keçid qurğuları ilə istifadə edilə bilər avadanlıqların təmiri və ya elektrik enerjisinin kəsilməsi. Qalıq gərginliyi etibarlı şəkildə buraxaraq və qısaqapanma cərəyanlarına tab gətirərək, texniki qulluqçuların və elektrik avadanlıqlarının təhlükəsizliyini təmin edir.

Peşəkar istehsalçı olaraq, Usune-nin məhsul seriyası sabit işləməyə imkan verən yığcam və möhkəm struktura malikdir. yüksək rütubət, yüksək toz səviyyələri və orta çirklənmə ilə sərt qapalı mühitlərdə. Tam uyğun gəlir GB1985-89 və beynəlxalq IEC129 standartları məhsulun ardıcıllığını və qlobal tətbiqi təmin edir.

Əsas Texniki Parametrlər

Əsas Məhsul Üstünlükləri

1. Təhlükəsiz və Etibarlı

Torpaqlama açarı Jn15 səhv işləmənin qarşısını almaq üçün dəqiq mexaniki kilidləmə mexanizmi ilə təchiz edilmişdir (məsələn, enerjili şəraitdə bağlanma); qadir olan əla qısaqapanmaya davamlılıq qabiliyyətinə malikdir 31,5kA/4s qısamüddətli cərəyana və 80kA pik cərəyana tab gətirərək, struktur bütövlüyünü qoruyaraq nasazlıq hadisəsi; yüksək keyfiyyətli izolyasiya komponentləri yüksək izolyasiya gücü təklif edir, nəmə davamlıdır və çirklənməyə davamlıdır və sabit uzunmüddətli işləməyi təmin edir.

2. Yığcam və istifadəsi asan

Optimallaşdırılmış kompakt struktur müxtəlif yüksək gərginlikli keçid qurğularında (məsələn, KYN28) çevik quraşdırmaya imkan verir. və HXGN növləri); aydın status göstəriciləri və alətsiz giriş portları rahat istismarı və texniki xidməti asanlaşdırır; Hərəkət edən hissələr korroziyaya davamlı materiallardan hazırlanır və dəqiqliklə yağlanır, bu da artıq hamar işləməyi təmin edir 2000 dövrə.

3. Geniş Tətbiqetmə və Standart Uyğunluq

Torpaqlama açarı Jn15 6,6-12 kV sistemlərə uyğundur və bütün əsas yüksək gərginlikli sistemlərlə uyğunlaşdırıla bilər. keçid qurğusu. GB1985-89 və IEC129 standartlarına tam uyğundur və onu həm müxtəlif layihələr üçün uyğun edir. ölkədaxili və beynəlxalq səviyyədə. -10 ℃ arasında dəyişən temperaturda qapalı mühitlərdə etibarlı şəkildə işləyə bilər +40℃, yüksəkliklər ≤1000m, rütubət 95% və II sinif çirklənmə səviyyələri.

4. Zavod keyfiyyətinin təminatı

Torpaqlama açarı Jn15, Usune-nin qabaqcıl fabrikində avtomatlaşdırılmış istehsal xətləri və ciddi tələblərdən istifadə etməklə istehsal olunur. keyfiyyət testi. Hər bir məhsul fabrikdən çıxmazdan əvvəl dinamik, statik və izolyasiya testlərindən keçir. A peşəkar R&D komandası xüsusi gərginlik, cərəyan və ya quraşdırma əsasında fərdiləşdirilmiş konfiqurasiyaları təmin edə bilər tələblər.

Real-Dünya Tətbiq Məsələni: Şəhər Ticarət Kompleksinin Enerji Paylanması Layihəsi

1. Layihə haqqında məlumat

Şərqi Çində 320,000㎡ ticarət kompleksi təhlükəsiz və etibarlı 10kV enerji paylama sistemi tələb edir, o cümlədən səkkiz KYN28A-12 tipli yüksək gərginlikli keçid otağı. Təmir təhlükəsizliyini təmin etmək üçün sabit torpaqlama açarları lazımdır və sistemin qorunması.

2. Həlli və həyata keçirilməsi

Podratçı bütün gələn və gedən xətlərə uyğun olaraq Usune Torpaqlama Anahtarı Jn15 (cəmi 64 ədəd) seçdi. və PT şkafları. Quraşdırma mexaniki və elektrikə nail olmaqla standart prosedurlara uyğun olaraq həyata keçirilmişdir keçid qurğusu ilə bir-birinə bağlanır. İstismar, istismar, bloklama və qısaqapanmaya tab gətirmə sınaqları zamanı hamısı dizayn və milli standartlara cavab verdi.

3. Layihənin Nailiyyətləri

- Əməliyyat Təhlükəsizliyi: 3 ildən artıq bir müddətdə nasazlıq olmadan işlədilib, heç bir problem olmadan 18 texniki xidmət dövrünü tamamlayıb. elektrik təhlükəsizliyi təhlükələri.
- Sistem Sabitliyi: Avadanlıq zədələnmədən 3 qısaqapanma nasazlığına uğurla tab gətirdi, elektrik kəsilməsini qısaltdı bərpa vaxtı.
- Səmərəli Baxım: Status göstəricilərini aydınlaşdırın və rahat əməliyyat, texniki xidmətin torpaqlama müddətini qısaldaraq təxminən 40%.
- Müştəri rəyi: "Usune JN15-12 açarı etibarlı və istifadəsi asandır, ümumi enerji təhlükəsizliyi üçün çox vacibdir. kompleks. Bu, gələcək layihələr üçün prioritet seçim olacaq”.

Əsas Texniki Parametrlər

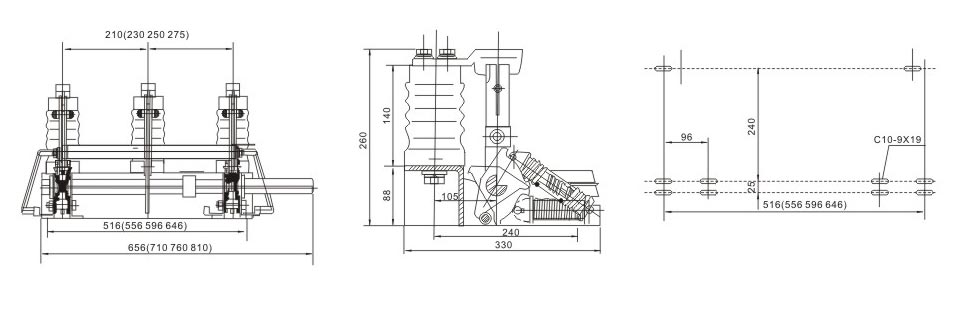

Xarici Ölçülər

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Tez-tez verilən suallar

S1: Usune Torpaqlama Anahtarı Jn15 hansı növ keçid qurğularına uyğun ola bilər?

A: KYN28A-12, HXGN-12, XGN2-12 və s. kimi bütün ümumi daxili yüksək gərginlikli keçid qurğuları ilə uyğun gəlir. 6,6kV/10kV/11kV/12kV sistemlər və standart 150mm/165mm/210mm/250mm faza aralığı üçün uyğundur; xüsusi kabinetlər ola bilər Usune ilə əlaqə saxlayaraq fərdiləşdirilə bilər.

Q2: Torpaqlama açarı JN15 üçün hansı texniki xidmət tələb olunur?

A: Tövsiyə olunan texniki xidmət planı:
- Hər 6 aydan bir: Vizual yoxlama, aşınma, korroziya, boş birləşmələr və bir-birinə bağlanma şəraitinin yoxlanılması.
- İllik: Əməliyyat testi, açılma-bağlanmanın hamarlığının və kilidləmənin düzgünlüyünün yoxlanılması.
- Hər 5 ildən bir: Performans testi, izolyasiya və qısaqapanmaya tab gətirmə qabiliyyətinin yoxlanılması. standartlar.
- Hər 2 ildən bir: Yağlamaya texniki qulluq, xidmət müddətini uzatmaq üçün hərəkət edən hissələrə sürtkü yağının tətbiqi.

3-cü sual: JN15-12 1000 m-dən yuxarı hündürlüklərdə və ya aşındırıcı mühitlərdə istifadə edilə bilərmi?

A: Standart modellər ≤1000m yüksəkliklər, II sinif çirklənmə və korroziyaya məruz qalmayan mühitlər üçün uyğundur. üçün >1000m yüksəkliklərdə və ya aşındırıcı (kimyəvi, dəniz duzu) mühitlərdə Usune təkmilləşdirilmiş məhsullar təklif edir, o cümlədən gücləndirilmiş izolyasiya, korroziyaya qarşı örtüklər və hündürlükdən asılı azalma dizaynı. Texniki komandamızla əlaqə saxlayın fərdi həllər üçün.

Nəticə

Usune JN15-12 seriyalı daxili yüksək gərginlikli torpaqlama açarları təhlükəsizliyi, etibarlılığı və çox yönlülüyü birləşdirir, 6.6-12kV güc sistemlərinə uyğunlaşma. Onlar qlobal standartlara cavab verir və real layihələrdə öz təsdiqini tapıblar torpaqlama mühafizəsi üçün ideal seçimdir. Peşəkar Çin tədarükçüsü kimi Usune yüksək keyfiyyətli məhsullar təqdim edir və enerji paylanması, sənaye və ticarət sahələrində müxtəlif layihələr üçün hərtərəfli texniki dəstək.
